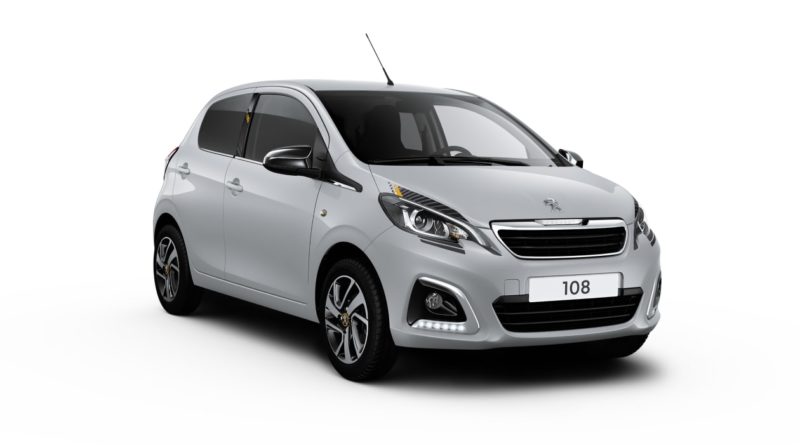

Schémas des boîtes à fusibles et relais – Peugeot 108
S’applique aux véhicules fabriqués dans les années:
2014, 2015, 2016, 2017, 2018, 2019, 2020.
Pour l’allume-cigare (prises) sur la Peugeot 108 se trouve le fusible 9 dans la boîte à fusibles du tableau de bord.
Boîte à fusibles du tableau de bord
La boîte à fusibles est située sous le tableau de bord (côté conducteur).
| Nombre | Ampères [A] | La description |
|---|---|---|
| 1 | 5 | Feu de recul (2016);
Système d’injection de carburant ; Système audio; Système VSC. |
| 2 | 15 | Lave-glaces avant et arrière |
| 3 | 5 | Unité de distribution principale ;
Tableau de bord; Écran d’affichage; Climatisation; Lunette arrière chauffante et rétroviseurs extérieurs chauffants ; sièges chauffants; Toit en tissu électrique; Système audio. |
| 4 | 5 | Direction assistée électrique;
Arrêtez et démarrez. |
| 5 | 15 | Essuie-glace arrière |
| 6 | 5 | Ventilateur;
système ABS; Système VSC. |
| 7 | 25 | Essuie-glace avant |
| 8 | 10 | Rétroviseurs extérieurs chauffants |
| 9 | 15 | Prise 12 V (max. 120 W) |
| 10 | 7.5 | rétroviseurs extérieurs ;
Système audio; Arrêter et démarrer ; Tableau de bord; Écran d’affichage. |
| 11 | 5 | Verrouillage du volant ;
Système d’injection de carburant ; Boîte de vitesses électronique. |
| 12 | 7.5 | Coussins gonflables |
| 13 | 5 | Tableau de bord;
Écran d’affichage; Arrêtez et démarrez. |
| 14 | 15 (moteur VTi 68) | Système de direction;
Système d’injection de carburant ; Feux de freinage. |
| 14 | 7.5 (moteur PureTech 82) | Système de direction;
Système d’injection de carburant ; Feux de freinage. |
| 15 | 7.5 (moteur VTi 68) | Système d’injection de carburant ;
Arrêter et démarrer |
| 15 | 10 (moteur PureTech 82) | Système d’injection de carburant ;
Arrêtez et démarrez. |
| 16 | 7.5 | Diagnostic moteur |
| 17 | 10 | Feux de freinage ;
Troisième feu stop ; Système d’injection de carburant ; système ABS; système VSC ; Boîte de vitesses électronique ; Système d’entrée et de démarrage sans clé. |
| 18 | 10 | Lampes latérales ;
lampes de plaque d’immatriculation; feu de brouillard arrière ; Phares antibrouillard avant ; Feux arrière ; Gradateur d’éclairage. |
| 19 | 40 | Climatisation |
| 20 | 40 | Climatisation;
Autodiagnostic moteur ; Feux latéraux ; éclairage de plaque d’immatriculation ; feu de brouillard arrière ; Phares antibrouillard avant ; Feux arrière ; Gradateur de lumière ; Feux de freinage; Troisième feu stop ; Système d’injection de carburant ; système ABS; système VSC ; Boîte de vitesses électronique ; Système d’entrée et de démarrage sans clé ; Vitres électriques. |
| 21 | 30 | Système d’injection de carburant ;
Arrêter et démarrer ; Unité de distribution principale. |
| 22 (moteur VTi 68) | 7.5 | Système d’injection de carburant |
| 23 (moteur VTi 68) | 20 | Système d’injection de carburant ;
Arrêter et démarrer |
| 24 | 25 | Unité de distribution principale |
| 25 | 30 | Vitres électriques |
| 26 | 25 | Vitres électriques |
| 27 | 10 | Climatisation |
| 28 | 5 | Feu antibrouillard arrière |
Boîte à fusibles dans le compartiment moteur
Déclippez le cache plastique sous le pare-brise en appuyant sur les deux loquets.
Déclippez le couvercle de la boîte à fusibles en appuyant sur la languette située sur le côté droit pour accéder aux fusibles.
| Nombre | Ampères [A] | La description |
|---|---|---|
| 1 | 10 | Feux de croisement droit |
| 2 | 10 | Faisceau de croisement gauche ;
Réglage des phares. |
| 3 | 7.5 | Feu de route droit |
| 4 | 7.5 | Feu de route gauche |
| 5 (moteur PureTech 82) | 15 | Système d’injection de carburant |
| 6 (moteur PureTech 82) | 7.5 | Système d’injection de carburant |
| 7 (moteur PureTech 82) | 15 | Système d’injection de carburant |
| 8 (moteur PureTech 82) | 7.5 | Ventilateur |
| 9 | 7.5 | Climatisation |
| 10 (moteur VTi 68) | 7.5 | Système d’injection de carburant ;
Feux de freinage ; Troisième feu stop. |
| 11 | 5 | Plafonnier;
Lampe de coffre. |
| 12 | 10 | Indicateurs de direction ;
lampes d’urgence; Tableau de bord; Écran d’affichage. |
| 13 | 10 | Corne |
| 14 | 30 | Unités d’approvisionnement / de distribution |
| 15 (moteur VTi 68) | 7.5 | Boîte de vitesses électronique |
| 16 | 7.5 | Système d’injection de carburant |
| 17 | 7.0 | Système d’ouverture et de démarrage sans clé |
| 18 (moteur VTi 68) | 7.5 | Batterie |
| 19 | 25 | Système d’injection de carburant ;
Ventilateur. |
| 20 | 30 | Entrée |
| 21 | 7.5 | Blocage du volant |
| 22 | 25 | Feux avant |
| 23 | 7.5 | Système d’injection de carburant |
| 24 | 7.5 | Système d’injection de carburant ;
Entrée; Boîte de vitesses électronique ; Arrêtez et démarrez. |
| 25 | 15 | Système audio;
Système « Accès et Démarrage Mains Libres ». |
| 26 | 7.5 | Tableau de bord;
Écran d’affichage. |
| 27 | 7.5 | Système VSC |
| 28 | 60 | Boîte à fusibles dans l’habitacle |
| 29 (moteur VTi 68) | 125 | Lunette arrière chauffante et rétroviseurs extérieurs chauffants ;
sièges chauffants; Toit en tissu électrique; système ABS; système VSC ; Ventilateur; Phares antibrouillard avant ; Feux diurnes à LED. |
| 30 | 50 | Boîte de vitesses électronique |
| 30 | 40 | Commencer arrêter |
| 31 | 50 | Direction assistée |
| 32 | 50 (moteur PureTech 82) | Ventilateur |
| 32 | 30 | Ventilateur |
| 32 | 40 | Ventilateur |
| 33 | 50 | système ABS;
Système VSC. |
| 34 | 10 | Fusible de rechange |
| 35 | 20 | Fusible de rechange |
| 36 | 30 | Fusible de rechange |
| 37 | 20 | Lunette arrière chauffante et rétroviseurs extérieurs chauffants |
| 38 | 30 | système ABS;
Système VSC. |
| 39 | 7.5 | Phares antibrouillard avant ;
Tableau de bord; Écran d’affichage. |
| 40 | 7.5 | Feux de jour à LED |
| 41 | 15 | Siège chauffant droit (sauf RHD) |
| 42 | 20 | Toit en tissu électrique |
| 43 | 15 | Siège chauffant gauche (sauf RHD) |
