Peugeot 2008 (2013-2019) – schéma boite à fusibles
Année de production : 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Le fusible allume cigare (prise de courant) sur Peugeot 2008 est le fusible F16 (prise 12 V avant) dans la boite à fusible n°1 au tableau de bord.
Emplacement de la boîte à fusibles
Boîtes à fusibles sur le tableau de bord
Véhicules à conduite à gauche :
Véhicules à conduite à droite :
Compartiment moteur
Situé dans le compartiment moteur près de la batterie (côté gauche)
Schémas de boîte à fusibles
2013, 2014, 2015

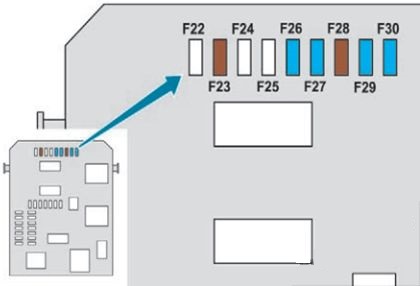

Boîte à fusibles sur tableau de bord 1
Affectation des fusibles dans la boîte à fusibles du tableau de bord 1 (2013, 2014, 2015)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F02 | 5 A | Rétroviseurs extérieurs ;
phares ; Prise diagnostique. |
| F09 | 5 A | Alarme. |
| F10 | 5 A | Unité télématique indépendante ;
Interface de remorque. |
| F11 | 5 A | Rétroviseur électrochromique ;
Chauffage d’appoint. |
| F13 | 5 A | amplificateur Hi-Fi ;
Capteurs de stationnement. |
| F 16 | 15 A | Prise frontale 12 V |
| F17 | 15 A | Système audio, système audio (accessoire). |
| F18 | 20 A | Écran tactile. |
| F23 | 5 A | Lampe dans la boite à gants ;
Miroir supplémentaire; Lampes de lecture de carte. |
| F26 | 15 A | Corne |
| F27 | 15 A | Pompe de lave-glace. |
| F28 | 5 A | Système anti-vol. |
| F29 | 15 A | Compresseur de climatisation. |
| F30 | 15 A | Essuie-glace arrière. |
Boîte à fusibles sur le tableau de bord 2
Affectation des fusibles dans la boîte à fusibles du tableau de bord 2 (2013, 2014, 2015)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F01 | 40 A. | Fenêtre arrière chauffée. |
| F02 | 10 A | Rétroviseurs extérieurs chauffants. |
| F03 | 30 A | Vitres avant à simple effleurement. |
| F04 | – | Non utilisé. |
| F05 | 30 A | Vitres arrière à simple effleurement. |
| F06 | 10 A | Rétroviseurs extérieurs rabattables. |
| F07 | 10 A | Rétroviseurs extérieurs rabattables. |
| F08 | – | Non utilisé. |
| F09 | 15 A | Sièges avant chauffants (sauf RHD) |
| F10 | 20 A | Amplificateur Hi-Fi. |
| F11 | – | Non utilisé. |
| F12 | – | Non utilisé. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2013, 2014, 2015)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F 16 | 15 A | Phares antibrouillard avant. |
| F18 | 10 A | Feu de route droit. |
| F19 | 10 A | Faisceau principal gauche. |
| F25 | 30 A | Relais lave-phares (accessoire). |
| F29 | 40 A. | Moteur d’essuie-glace avant. |
| F30 | 80 A. | Bouchons de préchauffage (Diesel). |
2016, 2018
Boîte à fusibles sur tableau de bord 1
Affectation des fusibles dans la boîte à fusibles du tableau de bord 1 (2016, 2018)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F2 | 5 A | Rétroviseurs extérieurs ;
phares ; Prise diagnostique. |
| F9 | 5 A | Alarme. |
| F10 | 5 A | Unité télématique indépendante. |
| F11 | 5 A | Rétroviseur électrochromique ;
Chauffage d’appoint; Frein de ville actif. |
| F13 | 5 A | amplificateur Hi-Fi ;
Capteurs de stationnement ; Caméra de recul. |
| F 16 | 15 A | Prise frontale 12 V |
| F17 | 15 A | 2016:
Système audio (sans écran tactile); 2018: Non utilisé |
| F18 | 20 A | 2016:
Écran tactile; Radio (si écran tactile) ; 2018: Écran tactile; Système audio. |
| F23 | 5 A | Miroir cosmétique;
Lampes de lecture de carte. |
| F26 | 15 A | Corne |
| F27 | 15 A | Pompe de lave-glace. |
| F28 | 5 A | Contre le vol. |
| F29 | 15 A | Compresseur de climatisation. |
| F30 | 15 A | Essuie-glace arrière. |
Boîte à fusibles sur le tableau de bord 2
Affectation des fusibles dans la boîte à fusibles du tableau de bord 2 (2016, 2018)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F01 | 40 A. | Fenêtre arrière chauffée. |
| F02 | 10 A | Rétroviseurs extérieurs chauffants. |
| F03 | 30 A | Vitres avant à simple effleurement. |
| F04 | – | Sièges avant chauffants. |
| F05 | 30 A | Vitres arrière à simple effleurement. |
| F06 | 10 A | Rétroviseurs extérieurs rabattables. |
| F07 | 10 A | Rétroviseurs extérieurs rabattables. |
| F08 | – | Non utilisé. |
| F09 | 15 A | Sièges avant chauffants ;
Vitres électriques avant (pas avec une seule touche). |
| F10 | 20 A | Amplificateur Hi-Fi. |
| F11 | – | Non utilisé. |
| F12 | – | Non utilisé. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2016, 2018)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F16 | 15 A | Lumières allumées toute la journée. |
| F18 | 10 A | Feu de route droit. |
| F19 | 10 A | Faisceau principal gauche. |
| F25 | 30 A | Relais lave-phares (accessoire). |
| F29 | 40 A. | Moteur d’essuie-glace avant. |
| F30 | 80 A. | Bouchons de préchauffage (Diesel). |
