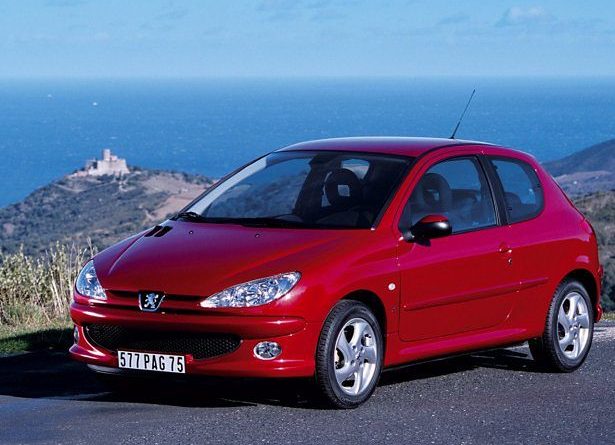

Peugeot 206 (2003-2010) – schéma boite à fusibles
Année de production : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Le fusible allume cigare (prise de courant) sur la Peugeot 206 (2003-2010) est le fusible 22 dans la boîte à fusibles sur le tableau de bord.
Boîte à fusibles dans le compartiment moteur
OU
| Nombre | Ampères [A] | La description |
| 1 * | 20 | Ensemble ventilateur |
| 2 * | 60 | ABS/ESP |
| 3 * | 30 | ABS/ESP |
| 4 * | 70 | Alimentation BSI |
| 5 * | 70 | Alimentation BSI |
| 6 * | – | Lent |
| 7 * | 30 | Alimentation d’allumage |
| 8 * | – | Lent |
| * « Maxi » s « fusibles supplémentairesprotection des circuits électriques. | ||
| Nombre | Ampères [A] | La description |
| 1 | 10 | Module de préchauffage (Diesel) ;
Capteur d’eau diesel ; Contacteur de feu de recul ; Capteur de vitesse du véhicule; Débitmètre d’air (Diesel). |
| 2 | 15 | Électrovanne canister ;
Pompe à carburant. |
| 3 | 10 | Contrôleur de moteur ABS/ESP ;
Contacteur temporisateur ESP. |
| 4 | 10 | Calculateur de boîte de vitesses automatique |
| 5 | – | Lent |
| 6 | 15 | Phares antibrouillard avant |
| 7 | 20 | Pompe lave-phares |
| 8 | 20 | Relais de groupe motoventilateur ;
Pompe d’injection diesel; Régulateur de puissance de pression diesel ; Electrovanne du moteur du moteur. |
| 9 | 15 | Feu de croisement gauche |
| 10 | 15 | Feu de croisement droit |
| 11 | 10 | Feu de route gauche |
| 12 | 15 | Feu de route droit |
| 13 | 15 | Signal sonore |
| 14 | 10 | Pompes de lave-glace |
| 15 | 30 | Module d’accélérateur de chauffage ;
Pompe d’injection diesel; Sonde lambda; Mesureur du flux d’air; La bobine d’allumage ; Électrovanne de gestion du moteur ; Chauffage au gazole; Injecteurs. |
| 16 | 30 | Relais de pompe à air |
| 17 | 30 | Vitesse élevée et basse de l’essuie-glace |
| 18 | 40 | Ventilateur de climatisation |
Boîte à fusibles dans le tableau de bord
| Nombre | Ampères [A] | La description |
| 1 | 15 | Fauteuil chauffant;
Sirène d’alarme. |
| 4 | 20 | Filtrer;
La navigation; Éclairage du coffre à bagages ; Radio; Toit pliant; Commutateurs au volant ; Barre de remorquage. |
| 5 | 15 | Diagnostic de transmission automatique |
| 6 | 10 | Niveau de liquide de refroidissement;
Transmission automatique; Radio; Capteur d’angle de braquage (ESP). |
| 7 | 15 | L’alarme est installée sur le SAV |
| 9 | 30 | Pompe hydrolique |
| 10 | 40 | Dégivrage des rétroviseurs |
| 11 | 15 | Tapis |
| 12 | 30 | Pare-brise chauffant |
| 14 | 10 | coussins gonflables ;
Commutateurs au volant ; Capteur de pluie. |
| 15 | 15 | Combiné d’instruments ;
Écran multifonctions ; La navigation; Climatisation; Radio. |
| 16 | 30 | Contrôler la fermeture et l’ouverture des portes et des capots. |
| 20 | 10 | Feu stop droit |
| 21 | 15 | Feu stop gauche;
Troisième feu stop. |
| 22 | 30 | Plafonnier avant;
Éclairage de panneau; Briquet. |
| S1 | Cavalier PARC |
