Peugeot 3008 Hybrid – boîte à fusibles

Peugeot 3008 Hybrid – boîte à fusibles

Peugeot 3008 Hybrid – schéma de la boîte à fusibles

Année de fabrication : 2011, 2012.

Fusible d’allumage (prise) sur Peugeot 307 Break (2005-2008). Le fusible 9 est-il dans la boîte à fusibles ?

Fusibles de la console

La boîte à fusibles est située au bas du tableau de bord (côté gauche).

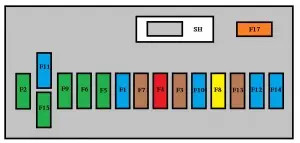

Peugeot 3008 Hybrid – fusibles – tableau de bord
Non. Amp [A] Description
F1 15 Essuie-glace arrière
F2 Non utilisé
F3 5 Unité de contrôle du coussin gonflable
F4 10 Rétroviseur électrochromatique ;

Climatisation ;

Unité de commutation et de protection ;

Multimédia arrière ;

Unité de contrôle de la batterie de traction.

F5 30 Vitres avant à commande électrique
F6 30 Lève-vitres électriques arrière à commande

un bouton.

F7 5 Luminaires de toit avant et arrière ;

Lampes de lecture de cartes ;

Lampes de lecture arrière ;

Éclairage du pare-soleil ;

Illumination du compartiment de rangement pratique ;

Illumination de l’accoudoir central ;

Contrôle du relais de démarrage 12 volts.

F8 20 Équipement audio ;

Audio/téléphone ;

Commutateur CD ;

Affichage multifonctionnel ;

Détection de la faible pression des pneus ;

Sirène d’alarme ;

Panneau de contrôle d’alarme ;

Unité télématique ;

Module de service (avec Peugeot Connect Media).

F9 30 Prise 12 volts avant ;

Un briquet ;

Prise arrière 12 volts.

F10 15 Commandes au volant
F11 15 Commutateur d’allumage à faible courant
F12 15 Présence de la remorque ;

Capteur de pluie/soleil ;

Alimentation pour les fusibles F32, F34, F35.

F13 5 Boîte à fusibles du moteur ;

Contrôleur d’airbag.

F14 15 Tableau de bord ;

Affichage du tableau de bord ;

Alimentation par fusible F33.

F15 30 Blocage et superblocage
F17 40 Fenêtre arrière chauffée ;

Alimentation par fusible F30.

SH PARC sidebar
voir aussi:  Peugeot 308 SW BL (2013-2016) - Boîte à fusibles
Non. Amp [A] Description
F29 Non utilisé
F30 5 Rétroviseurs extérieurs chauffants
F31 30 Prise de démarrage 12 V.
F32 5 Levier de boîte de vitesses manuelle piloté
F33 10 Fixation à l’envers ;

Système Bluetooth ;

Climatisation ;

Écran d’extraction.

F34 5 Des témoins lumineux s’affichent

les ceintures de sécurité.

F35 10 Capteurs de stationnement
F36 10 Sièges avant chauffants
F37 20 Amplificateur Hi-Fi
F38 30 Contrôleur de batterie de traction
F39 20 Rideaux panoramiques pour fenêtres de toit
F40 10 Interface de la remorque ;

Panneau de commande de la porte du conducteur.

Traces du compartiment moteur

La boîte à fusibles est située dans le compartiment moteur, à côté de la batterie (côté gauche).

Peugeot 3008 Hybrid – fusibles – compartiment moteur
Non. Amp [A] Description
F1 20 Alimentation du contrôleur du moteur ;

Pompe d’injection EGR et électrovannes ;

Injecteurs.

F2 15 Corne
F3 10 Lave-glace/ lave-glace arrière
F4 10 Feux de circulation diurne
F5 15 Capteur de débit d’air ;

Essuie-glace ;

Chauffage du capteur ;

Contrôleur hybride ;

Bouton de sélection hybride ;

Thermostat électronique ;

Electrovannes à commande variable ;

Électrovannes de contrôle de la pression

Turbocompresseurs (Diesel) ;

Capteur de niveau de liquide de refroidissement

Moteur (Diesel).

F6 10 Prise de diagnostic ;

Phares directionnels ;

Pompe du filtre à particules (Diesel) ;

Commande de réglage des miroirs ;

Interface réseau ;

Affichage transparent.

F7 10 Contrôleur de la direction assistée ;

Moteur de réglage de la hauteur

Phares directionnels.

F8 20 Contrôle du démarrage
F9 10 Interrupteurs des pédales d’embrayage et de frein
F10 30 Radiateurs (Diesel)
F11 40 Ventilateur de climatisation
F12 30 Essuie-glace lent/rapide
F13 40 Alimentation de l’interface intégrée

Systèmes (allumage positif).

F14 30 Pompe à eau pour radiateur de chauffage
F15 10 Feu de signalisation à droite
F 16 10 Feu de signalisation à gauche
F17 15 Feu de croisement gauche
F18 15 Poutre de passage à droite
F19 15 Électrovanne de contrôle de la pression

turbo (Diesel)

F20 10 Détecteur de niveau de liquide

Détecteur de niveau de liquide de refroidissement du moteur (Diesel)

F21 5 Contrôle du ventilateur de refroidissement
voir aussi:  Peugeot Partner VU (2012-2013) - Boîte à fusibles

Tableau des fusibles mini et midi au-dessus de la batterie

Peugeot 3008 Hybrid – boîte à fusibles – au-dessus de la batterie
Non. Amp [A] Description
F1 5 Contrôle de l’admission d’air
F2 5 Interrupteur de frein à double fonction
F3 5 Unité de charge de la batterie
F4 25 Electrovannes ABS/ESP
F5 5 Unité de commande ABS/ESP
F6 15 Boîte de vitesses électronique
F7 80 Assemblage de la pompe de direction assistée
F8 60 Installation du ventilateur
F9 80 Unité de chauffage (Diesel).
F10 40 Ensemble pompe électrique ABS/ESP
F11 100 Unité de commutation et de protection
F12 30 Electropompe, boîte de vitesses électronique

Tableau des fusibles max.

Non. Amp [A] Description
MF1 30 Pompe à vide électrique
MF2 50 Interface de la remorque
MF3 60 Boîte à fusibles dans

le compartiment passagers.

MF4 80 Interface du système embarqué
MF5 80 Interface du système embarqué
MF6 30 Frein de stationnement électrique
MF7 Non utilisé
MF8 25 Lave-phares
