Peugeot 308 T9 (2014-2018…) – schéma boite à fusibles
Année de production : 2014, 2015, 2016, 2017, 2018.
Boîte à fusibles tableau de bord
Véhicules à conduite à gauche : La boîte à fusibles est située dans le tableau de bord inférieur (côté gauche).
Détachez le couvercle en tirant sur le haut à gauche puis sur la droite.
Véhicules à conduite à droite : situés dans la chambre de préchauffage (côté gauche).
Compartiment moteur
La boîte à fusibles est située dans le compartiment moteur près de la batterie.
Schémas des boîtes à fusibles
2014, 2015

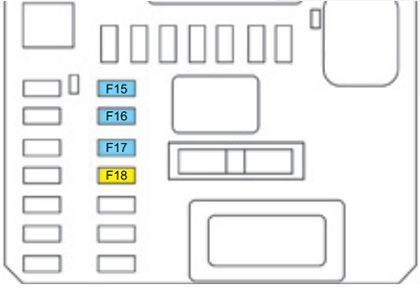

Boîte à fusibles pour tableau de bord (Version 1 – COMPLET)
Affectation des fusibles du tableau de bord Boîte à fusibles Révision 1 (COMPLET) (2014, 2015)
| Non | Ampères [A] | La description |
|---|---|---|
| F15 | 15 | Prise accessoires 12 V |
| F 16 | 15 | Briquet. |
| F17 | 15 | Système de sonorisation. |
| F18 | 20 | Système audio ( batterie +). |

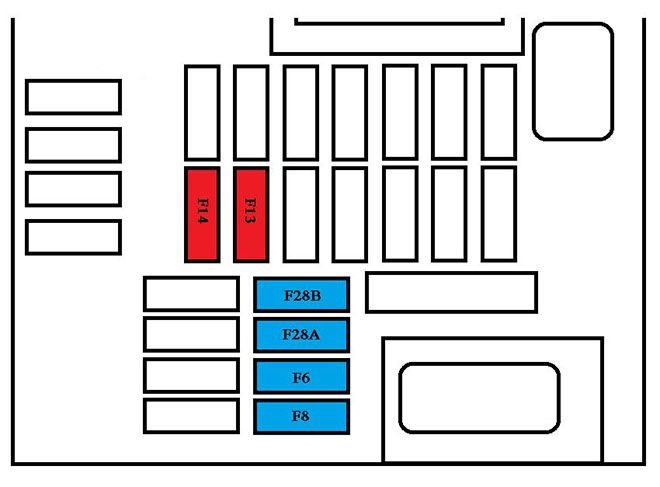

Boîte à fusibles tableau de bord (Version 2 – ECO)
Affectation des fusibles dans le tableau de bord Boîte à fusibles Version 2 (ECO) (2014, 2015)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F6 A ou B | 15 | Système de sonorisation. |
| F13 | 10 | Briquet. |
| F14 | 10 | Prise accessoires 12 V |
| F28 A ou B | 15 | Système audio (batterie +). |
Compartiment moteur

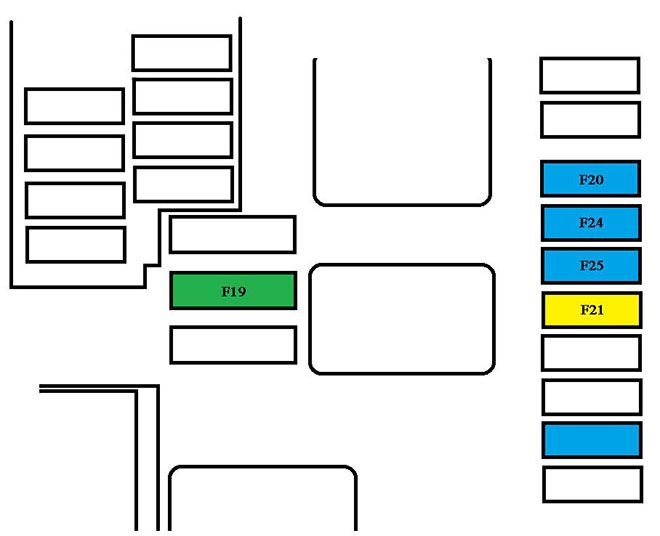

Affectation des fusibles dans le compartiment moteur (Version 1 – FULL) (2014, 2015)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F19 | 30 | Moteur d’essuie-glace avant. |
| F20 | 15 | Pompes lave-glace et lunette arrière. |
| F21 | 20 | Lave-phares. |
| F22 | 15 | Corne. |
| F23 | 15 | Feu de route droit. |
| F24 | 15 | Feu de route gauche. |
Affectation des fusibles dans le compartiment moteur (Version 2 – ECO) (2014, 2015)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F16 | 15 | Phares antibrouillard avant. |
| F18 | 10 | Feu de route droit. |
| F19 | 10 | Feu de route gauche. |
| F25 | 40 | Relais lave-phares (équipement de rechange). |
| F29 | 30 | Moteur d’essuie-glace avant. |
| F30 | 80 | Bougies de chauffage (Diesel);
Chauffage supplémentaire programmable (équipement de rechange); Pompe lave-phares. |
2016, 2017, 2018

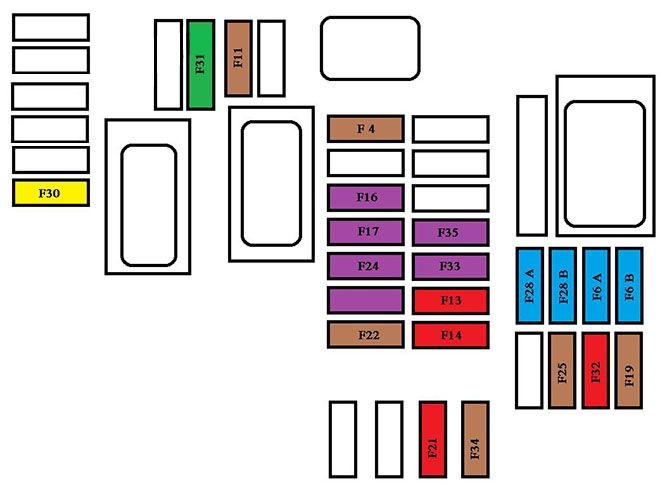

Boîte à fusibles pour tableau de bord (Version 1 – COMPLET)
Tableau de bord Affectation des fusibles Boîte à fusibles Révision 1 (COMPLET) (2016, 2017, 2018)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F4 | 5 | Appels d’urgence et assistance. |
| F6 A ou B | 15 | Système audio;
Écran tactile; Lecteur CD; La navigation. |
| F11 | 5 | Système « Accès et Démarrage Mains Libres » |
| F13 | 10 | Prise accessoires avant 12V |
| F14 | 10 | Prise accessoires 12V dans le coffre à bagages. |
| F 16 | 3 | Lampe de boîte à gants;
Plafonnier arrière. |
| F17 | 3 | Lampe miroir cosmétique;
Lampe avant. |
| F19 | 5 | Tableau de bord. |
| F21 | 10 | Écran multifonctions ;
Climatisation. |
| F22 | 5 | Caméra de recul ;
Capteurs de stationnement. |
| F24 | 3 | Capteur de pluie et de soleil |
| F25 | 5 | Airbags. |
| F28A ou B | 15 | Système audio (batterie +). |
| F30 | 20 | Essuie-glace arrière. |
| F31 | 30 | Serrures. |
| F32 | 10 | Amplificateur hi-fi. |
| F33 | 3 | Mémorisation de la position de conduite. |
| F34 | 5 | Direction assistée électrique. |
| F35 | 3 | Affichage des ceintures de sécurité non bouclées. |

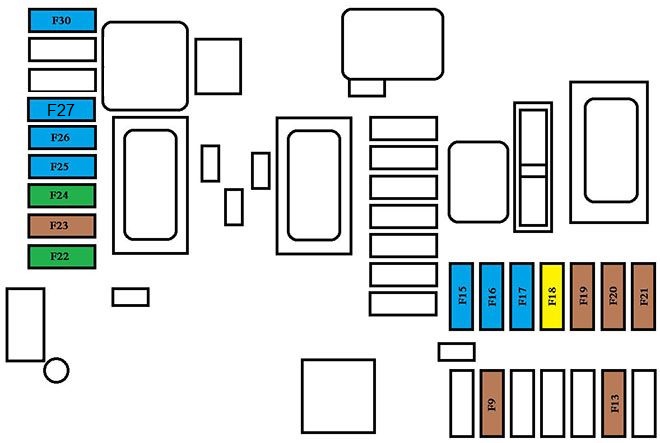

Boîte à fusibles tableau de bord (Version 2 – ECO)
Affectation des fusibles dans le tableau de bord Boîte à fusibles Version 2 (ECO) (2016, 2017, 2018)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F9 | 5 | Appels d’urgence et assistance. |
| F13 | 5 | Caméra de recul et radars de recul |
| F15 | 15 | Prise accessoires 12 V |
| F 16 | 15 | Briquet. |
| F17 | 15 | Système de sonorisation. |
| F18 | 20 | Écran tactile;
Lecteur CD; Système audio; La navigation. |
| F19 | 5 | Capteur de pluie et de soleil. |
| F20 | 5 | Airbags. |
| F21 | 5 | Tableau de bord. |
| F22 / F24 | 30 | Fermetures éclair internes, externes, avant et arrière. |
| F23 | 5 | Lampe de boîte à gants, miroir de courtoisie, plafonniers avant et arrière. |
| F25 / F27 | 15 | Pompe de lave glace avant/arrière. |
| F26 | 15 | Corne. |
| F30 | 15 | Essuie-glace arrière. |

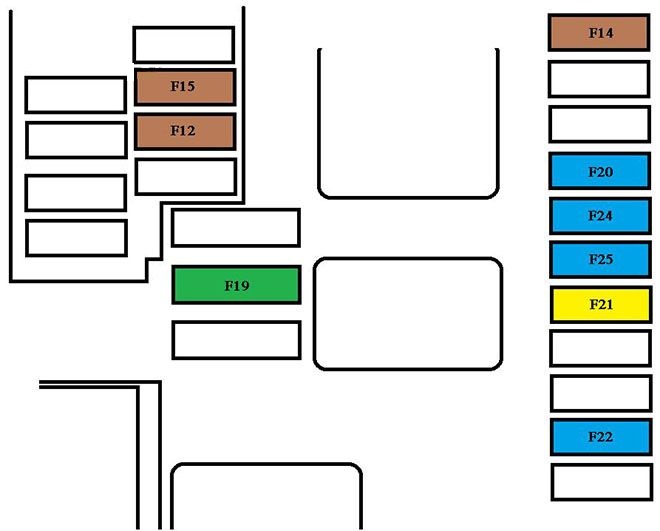

Compartiment moteur (Version 1 – COMPLET)
Affectation des fusibles du compartiment moteur (version 1 – COMPLET) (2016, 2017, 2018)
| Nombre | Ampères [A] | La description |
|---|---|---|
| F12 | 5 | Contrôleur d’aide au stationnement. |
| F14 | 25 | Pompe de lave glace avant et arrière |
| F15 | 5 | Direction assistée. |
| F19 | 30 | Moteur d’essuie-glace avant. |
| F20 | 15 | Moteurs de lave-glace avant et arrière. |
| F21 | 20 | Lave-phares. |
| F22 | 15 | Corne. |
| F23 | 15 | Feu de route droit. |
| F24 | 15 | Feu de route gauche. |
| Boite à essence 2 : | ||
| F8 | 30 | Système de contrôle des émissions diesel (AdBlue *). |
| F10 | 5 | Transmission automatique. |
| F12 | 15 | Transmission automatique. |

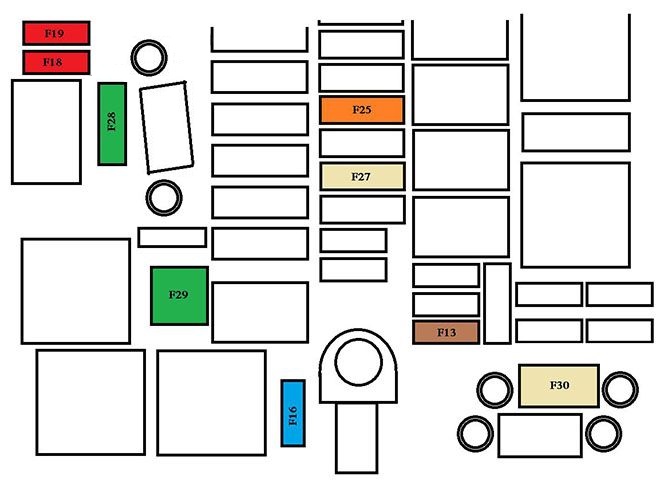

Compartiment moteur (Version 2 – ECO)
Affectation des fusibles dans le compartiment moteur (Version 2 – ECO) (2016, 2017, 2018)
| Nombre | Ampères [A] | Les fonctions |
|---|---|---|
| F13 | 5 | Interface système intégrée. |
| F 16 | 15 | Phares antibrouillard avant. |
| F18 | 10 | Feu de route droit. |
| F19 | 10 | Feu de route gauche. |
| F25 | 40 | Relais lave-phares (équipement de rechange). |
| F27 | 25 | Interface système intégrée. |
| F28 | 30 | Système de contrôle des émissions diesel (AdBlue®). |
| F29 | 30 | Moteur d’essuie-glace avant. |
| F30 | 80 | Bougies de chauffage (Diesel);
Chauffage supplémentaire programmable (équipement de rechange); Pompe lave-phares. |
