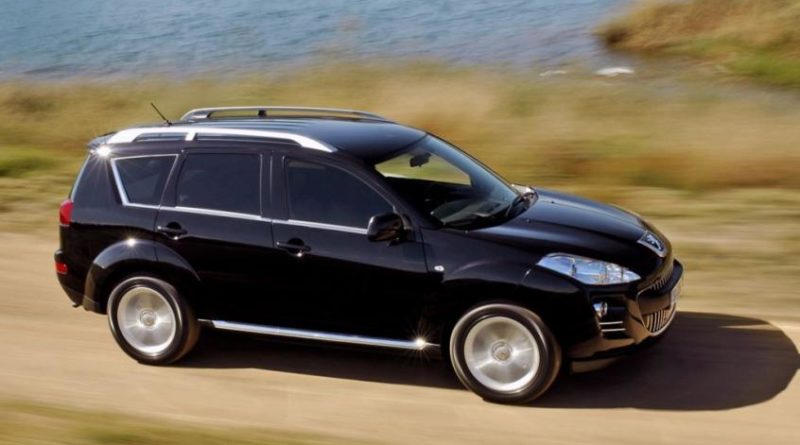

Schémas des boîtiers fusibles et relais – Peugeot 4007
S’applique aux véhicules fabriqués dans les années:
2007.
Pour l’allume-cigare (prises de courant) de la Peugeot 4007 se trouve le fusible 19 dans la boîte à fusibles du tableau de bord.
Boîte à fusibles du tableau de bord
| Nombre | Ampères [A] | La description |
|---|---|---|
| 1 * | 30 A. | Chauffage. |
| 2 | 15 A. | Feux de freinage;
Troisième feu stop ; Interface des systèmes embarqués. |
| 3 | 10 A. | Feux de brouillard arrière. |
| 4 | 30 A. | Essuie-glaces et lave-glace. |
| 5 | 10 A. | Prise diagnostique. |
| 6 | 20 A. | Verrouillage centralisé, rétroviseurs latéraux. |
| 7 | 15 A. | Équipement audio;
télématique ; Écran multifonctions ; Système Bluetooth. |
| 8 | 7,5 ampères | Clé de contrôle à distance ;
Unité de commande de climatisation ; Tableau de bord; Panneau de commutation; Commandes montées au volant. |
| 9 | 15 A. | Écran multifonctions ;
Tableau de bord. |
| 10 | 15 A. | Interface système intégrée. |
| 11 | 15 A. | Essuie-glace arrière. |
| 12 | 7,5 ampères | Tableau de bord;
Contrôleur 4 roues motrices ; Panneau de commande de climatisation ; contrôleur ABS ; Écran multifonctions ; Réglage automatique des phares ; sièges chauffants; Contrôleur d’airbag ; Capteur d’angle de braquage ; Toit ouvrant; Dégivrage de la lunette arrière ; À distance. |
| 13 | – | Non utilisé. |
| 14 | 10 A. | Commutateur d’allumage. |
| 15 | 20 A. | Toit ouvrant. |
| 16 | 10 A. | rétroviseurs extérieurs ;
Équipement audio; Télématique. |
| 17 | 10 A. | Contrôleur 4 roues motrices. |
| 18 | 7,5 ampères | Feux de recul;
contrôleur de capteur de stationnement ; Caméra de recul ; Contrôleur d’airbag. |
| 19 | 15 A. | Prise accessoire. |
| 20* | 30 A. | Commande électrique des vitres. |
| 21 * | 30 A. | Dégivrage de lunette arrière. |
| 22 | 7,5 ampères | Rétroviseurs extérieurs chauffants. |
| 23 | – | Non utilisé. |
| 24 | 25 A. | siège conducteur électrique;
Éclairage de l’espace pour les pieds ; Dégager la banquette arrière. |
| 25 | 30 A. | Sièges chauffants. |
| * Les fusibles Maxi offrent une protection supplémentaire pour les installations électriques. Toute intervention sur les maxi-fusibles doit être réalisée par le Réseau Après-vente Peugeot ou un atelier spécialisé |
Compartiment moteur
| Nombre | Ampères [A] | La description |
|---|---|---|
| 1 | 15 A. | Feux de brouillard avant. |
| 2 | – | Non utilisé. |
| 3 | – | Non utilisé. |
| 4 | 10 A. | Corne. |
| 5 | – | Non utilisé. |
| 6 | 20 A. | Lave-phares. |
| 7 | 10 A. | Conditions de l’ar. |
| 8 | – | Non utilisé. |
| 9 | – | Non utilisé. |
| 10 | 15 A. | Désembuage;
Essuie-glaces. |
| 11 | – | Non utilisé. |
| 12 | – | Non utilisé. |
| 13 | – | Non utilisé. |
| 14 | 10 A. | Feu de route gauche. |
| 15 | 10 A. | Phare droit. |
| 16 | 20 A. | Phare gauche à deux voies (xénon). |
| 17 | 20 A. | Phare droit (xénon). |
| 18 | 10 A. | Phare bidirectionnel gauche ;
Réglage manuel et automatique des phares. |
| 19 | 10 A. | Phare à droite. |
| 20 | – | Non utilisé. |
| 21 | – | Non utilisé. |
| 22 | 20 A. | Dispositif de commande de moteur;
Capteur d’eau diesel ; Pompe à injection (diesel); Capteur de débit d’air ; Capteurs de présence d’eau ; Capteur d’oxygène ; Le capteur de position d’arbre à cames ; Électrovanne de purge du bidon ; Capteur de vitesse du véhicule, solénoïde de synchronisation variable (VTC); Solénoïde EGR. |
| 23 | 15 A. | Pompe à essence ;
Jauge de carburant. |
| 24 * | 30 A. | Entrée. |
| 25 | – | Non utilisé. |
| 26 * | 40 A. | Unité de commande ABS ;
Unité de contrôle ASC. |
| 27 * | 30 A. | Unité de commande ABS ;
Unité de contrôle ASC. |
| 28 * | 30 A. | Ventilateur condenseur. |
| 29 * | 40 A. | Ventilateur radar. |
| 30 | 30 A. | Boîte à fusibles dans l’habitacle. |
| 31 | 30 A. | Amplificateur audio. |
| 32 | 30 A. | Commande moteur |
| * Les fusibles Maxi offrent une protection supplémentaire pour les installations électriques. Toute intervention sur les maxi fusibles doit être réalisée par le Réseau Après- vente Peugeot. |
