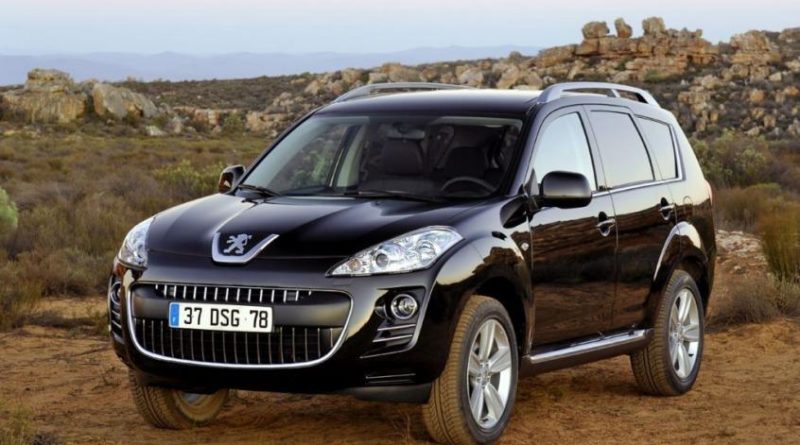

Peugeot 4007 (2008-2012) – boîte à fusibles et relais

Schémas des boîtiers fusibles et relais – Peugeot 4007

S’applique aux véhicules fabriqués dans les années:

2008, 2009, 2010, 2011, 2012.

Pour l’allume-cigare (prises de courant) de la Peugeot 4007 se trouve le fusible 19 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles du tableau de bord

Peugeot 4007 (2008-2012) - boîte à fusibles et relais

Nombre Ampères [A] La description
1 * 30 A. Chauffage.
2 15 A. Feux de freinage;

Troisième feu stop ;

Interface des systèmes embarqués.

3 10 A. Feux de brouillard arrière.
4 30 A. Essuie-glaces et lave-glace.
5 10 A. Prise diagnostique.
6 20 A. Verrouillage centralisé, rétroviseurs latéraux.
7 15 A. Équipement audio;

télématique ;

Écran multifonctions ;

Système Bluetooth.

8 7,5 ampères Clé de contrôle à distance ;

Unité de commande de climatisation ;

Tableau de bord;

Panneau de commutation;

Commandes montées au volant.

9 15 A. Écran multifonctions ;

Tableau de bord.

10 15 A. Interface système intégrée.
11 15 A. Essuie-glace arrière.
12 7,5 ampères Tableau de bord;

Contrôleur 4 roues motrices ;

Panneau de commande de climatisation ;

contrôleur ABS ;

Écran multifonctions ;

Réglage automatique des phares ;

sièges chauffants;

Contrôleur d’airbag ;

Capteur d’angle de braquage ;

Toit ouvrant;

Dégivrage de la lunette arrière ;

À distance.

13 Non utilisé.
14 10 A. Commutateur d’allumage.
15 20 A. Toit ouvrant.
16 10 A. rétroviseurs extérieurs ;

Équipement audio;

Télématique.

17 10 A. Contrôleur 4 roues motrices.
18 7,5 ampères Feux de recul;

contrôleur de capteur de stationnement ;

Caméra de recul ;

Contrôleur d’airbag.

19 15 A. Prise accessoire.
20* 30 A. Commande électrique des vitres.
21 * 30 A. Dégivrage de lunette arrière.
22 7,5 ampères Rétroviseurs extérieurs chauffants.
23 Non utilisé.
24 25 A. siège conducteur électrique;

Éclairage de l’espace pour les pieds ;

Dégager la banquette arrière.

25 30 A. Sièges chauffants.
* Les fusibles Maxi offrent une protection supplémentaire pour les installations électriques. Toute intervention sur les maxi-fusibles doit être réalisée par le Réseau Après-vente Peugeot ou un atelier spécialisé

Compartiment moteur

Peugeot 4007 (2008-2012) - boîte à fusibles et relais

Nombre Ampères [A] La description
1 15 A. Feux de brouillard avant.
2 7A. Contrôleur de moteur 2,4 litres 16V.
3 20 A. Unité de commande de transmission automatique CVT ;

Relais de commande de transmission automatique CVT.

4 10 A. Corne.
5 7,5 ampères Alternateur 2,4 litres 16v.
6 20 A. Lave-phares.
7 10 A. Climatisation.
8 15 A. Contrôleur de moteur 2,4 litres 16V.
9 Non utilisé.
10 15 A. Désembuage;

Essuie-glaces.

11 Non utilisé.
12 Non utilisé.
13 Non utilisé.
14 10 A. Phare de route gauche.
15 10 A. Feu de route droit.
16 20 A. Feux de croisement gauche (xénon).
17 20 A. Feu de croisement droit (xénon).
18 10 A. Feu de croisement gauche ;

Réglage manuel et automatique des phares.

19 10 A. Feu de croisement droit.
20 Non utilisé.
21 10 A. Bobines d’allumage.
22 20 A. Dispositif de commande de moteur;

Capteur d’eau diesel ;

Pompe à injection (diesel);

Capteur de débit d’air ;

Capteurs de présence d’eau ;

Capteur d’oxygène ;

Le capteur de position d’arbre à cames ;

Électrovanne de purge du bidon ;

Capteur de vitesse du véhicule, solénoïde de synchronisation variable (VTC);

Solénoïde EGR.

23 15 A. Pompe à essence ;

Jauge de carburant.

24 * 30 A. Entrée.
25 Non utilisé.
26 * 40 A. Calculateur ABS, calculateur ASC.
27 * 30 A. Calculateur ABS, calculateur ASC.
28 * 30 A. Ventilateur condenseur.
29 * 40 A. Ventilateur de radiateur.
30 30 A. Boîte à fusibles dans l’habitacle.
31 30 A. Amplificateur de son.
32 30 A. Unité de contrôle du moteur diesel.
* Les fusibles Maxi offrent une protection supplémentaire pour les installations électriques. Toute intervention sur les maxi-fusibles doit être réalisée par le Réseau Après-vente Peugeot ou un atelier spécialisé.
