Peugeot 4007 (2010-2012) – Boîte à fusibles

Peugeot 4007 (2010-2012) – Boîte à fusibles

Peugeot 4007 (2010-2012) – Schéma des boîtes à fusibles

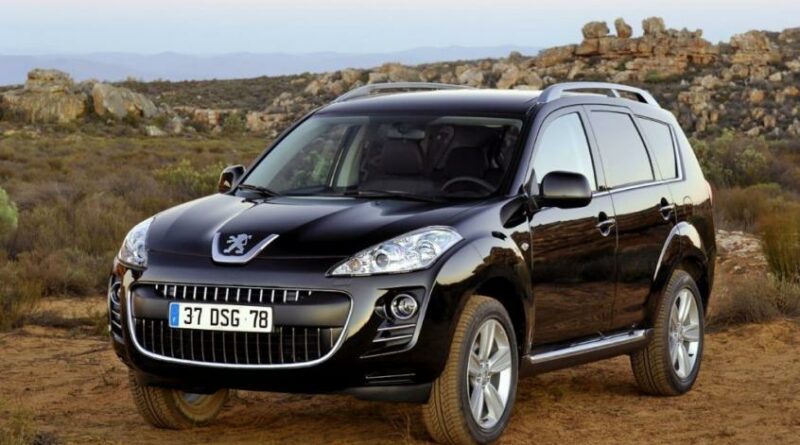

La Peugeot 4007 est le premier véhicule tout-terrain de la gamme de la marque française.  » Le 4007 est un SUV crossover qui est en production depuis 2007. Il est basé sur le Mitsubishi Outlander, tout comme le Citroën C-Crosser. Les deux voitures sont construites dans l’usine japonaise de la ville d’Okazaki.

Année de production : 2010, 2011, 2012.

Fusible d’allumage (prise) sur Peugeot 4007 (2010-2012). Le fusible 19 se trouve dans la boîte à fusibles du tableau de bord.

Fusibles de la console

Les boîtes à fusibles sont situées sur le dessous du tableau de bord, derrière la boîte à gants fermée (côté gauche).

Non. Ampères [A] Description
1* 30 Chauffage
2 15 Feux de freinage ;

Troisième feu de signalisation ;

Interface des systèmes embarqués.

3 10 Feux antibrouillard arrière
4 30 Essuie-glaces et lave-glaces.
5 10 Prise de diagnostic
6 20 Verrouillage central ;

Miroirs extérieurs.

7 15 Équipement audio ;

Télématique ;

Affichage multifonctionnel ;

Kit mains libres.

8 7,5 Clé avec télécommande ;

Unité de contrôle de la climatisation ;

Tableau de bord ;

Barre de contrôle ;

Commandes au volant.

9 15 Affichage multifonctionnel ;

Tableau de bord.

10 15 Interface du système embarqué
11 15 Essuie-glace arrière
12 7,5 Tableau de bord ;

Contrôleur 4 roues motrices ;

Panneau d’air conditionné ;

Contrôleur ABS ;

Affichage multifonctionnel ;

Réglage automatique des phares ;

Sièges chauffants ;

Contrôleur d’airbag ;

Capteur d’angle du volant ;

Toit ouvrant ;

Désembuage de la vitre arrière ;

Pilote.

13 Non utilisé
14 10 Commutateur d’allumage
15 20 Toit ouvrant
16 10 Miroirs extérieurs ;

Équipement audio ;

Télématique ;

Lecteur DVD arrière.

17 10 Contrôleur des quatre roues motrices
18 7,5 Feux de recul ;

Unité de contrôle de l’assistance au stationnement ;

Caméra d’inversion ;

Unité de contrôle de l’airbag.

19 15 Prise pour accessoires
20 * 30 Commande électrique des fenêtres
21 * 30 Évaporation de la lunette arrière
22 7,5 Rétroviseurs extérieurs chauffants
23 Non utilisé
24 25 Siège conducteur électrique ;

Éclairage de l’espace pour les jambes ;

Déverrouillage du siège arrière.

25 30 Sièges chauffants
* Les maxi-fusibles fournissent des fusibles supplémentaires

la protection des installations électriques.

voir aussi:  Peugeot 207 (2007) - boite à fusibles et relais

Fusibles du compartiment moteur

Non. Ampères [A] Description
1 15 Feux de brouillard avant
2 7 Contrôleur de moteur 2.4 litres 16V
3 20 Contrôleur de transmission automatique CVT ;

Contrôleur de transmission automatique CVT.

4 10 Corne
5 7,5 Alternateur 2.4 litres 16V
6 20 Lave-phares
7 10 Climatisation
8 15 Contrôleur de moteur 2.4 litres 16V
9 Non utilisé
10 15 Déblocage ;

Essuie-glaces.

11 Non utilisé
12 Non utilisé
13 Non utilisé
14 10 Feu de route gauche
15 10 Feu de signalisation à droite
16 20 Feux de croisement gauche (xénon)
17 20 Phare de croisement côté droit (xénon)
18 10 Feu clignotant gauche, r

Réglage manuel et automatique des phares.

19 10 Poutre de passage à droite
20 Non utilisé
21 10 Bobines d’allumage
22 20 Contrôleur de moteur ;

Capteur d’eau diesel ;

Pompe d’injection (Diesel) ;

Capteur de débit d’air ;

Présence de capteurs d’eau ;

Sonde lambda ;

Capteur de position de l’arbre à cames ;

Electrovanne de vidange des bidons ;

Capteur de vitesse du véhicule ;

Electrovanne à régulation variable (VTC) ;

Electrovanne EGR.

23 15 Pompe à essence ;

Indicateur de niveau de carburant.

24 * 30 Démarreur
25 Non utilisé
26 * 40 Unité de contrôle ABS ;

Unité de contrôle de l’ASC.

27 * 30 Unité de contrôle ABS ;

Unité de contrôle de l’ASC.

28 * 30 Ventilateur du condenseur
29 * 40 Ventilateur de radiateur
30 30 Boîte à fusibles dans l’habitacle.
31 30 Amplificateur de son
32 30 Unité de contrôle du moteur
* Les maxi-fusibles fournissent des fusibles supplémentaires

la protection des installations électriques.

voir aussi:  Peugeot Partner Tepee (2008-2011) - Boîte à fusibles

Fusibles de secours

Les fusibles de réserve sont situés sous le couvercle de la boîte à fusibles dans le compartiment moteur.

Peugeot 4007 – fusibles – fusibles de rechange
Non. Ampères [A]
33 10
34 15
35 20
