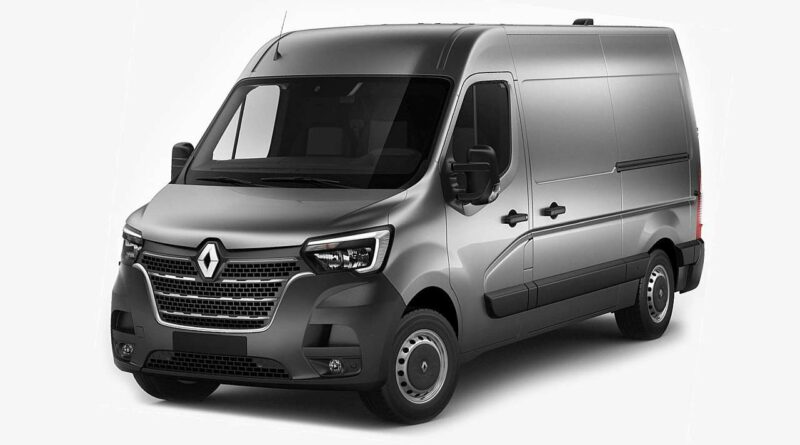

Schémas des boîtes à fusibles et à relais – Renault Master
S’applique aux véhicules fabriqués au fil des ans :
2019, 2020, 2021, 2022.
Le véhicule est équipé de deux boîtes à fusibles : dans la cabine et dans le compartiment moteur.
Fusibles dans la cabine
Dévisser le couvercle A utiliser l’indentation B.
Pour identifier les fusibles, utilisez les instructions données sur l’autocollant de désignation des fusibles (description détaillée sur la page opposée) situé sur la plaque de recouvrement. A.
|
Symbole |
Description |
Symbole |
Description |
Symbole |
Description |
||||
|---|---|---|---|---|---|---|---|---|---|
 |
Unité principale radio, sièges chauffants, écran multifonction, prises pour appareils audio et alarme.
|
|
Feux stop, éclairage intérieur
|
 |
ABS/ESC
|
||||
 |
Variateur, éclairage intérieur
|
 |
Fonction d’accès mains libres
|
||||||
 |
Prises d’accessoires |  |
Feux de stop
|
 |
Tachygraphe
|
||||
 |
Plus léger
|
 |
Lève-vitres électriques, chauffage et climatisation et unité combinée en cabine.
|
|
Ventilateur de chauffage et de climatisation
|
||||
 |
Tableau de bord, prise de diagnostic
|
 |
Circuit de chauffage de la vitre arrière gauche
|
 |
Équipement en option
|
||||
 |
Verrouillage central |  |
Circuit de chauffage de la vitre arrière droite
|
 |
Lève-vitres électriques et combiné dans la cabine
|
||||
 |
Module combiné dans la cabine, clignotants et feux de brouillard arrière |  |
Lave-glace
|
 |
Enlever le givre des rétroviseurs | ||||
 |
Système de verrouillage du démarrage
|
 |
Chauffage au diesel | ||||||
 |
Feu de position droit
|
 |
Sièges chauffants
|
PTO |
Amplificateur de puissance | ||||
 |
Feu de position gauche |  |
Unité combinée dans la cabine
|
|
Signal d’avertissement sonore |
Fusibles dans le compartiment moteur
RETIRER LA BOÎTE À FUSIBLES C
Retirer la vis 2 et retirer le réservoir de liquide de refroidissement 3.
Retirer les quatre vis 4.
Inverser le boîtier 5pour accéder aux fusibles du compartiment moteur.
Pour remplacer le fusible, utilisez la description du fusible indiquée sur l’autocollant (voir page suivante pour une description détaillée de l’utilité des fusibles) situé dans le boîtier. 5.
|
Symbole |
Description |
Symbole |
Description |
||
|---|---|---|---|---|---|
 |
Suppression du gel
|
 |
Feu de signalisation à droite
|
||
 |
Climatisation
|
 |
ABS
|
||
 |
Faisceaux à droite
|
 |
Essuie-glaces de pare-brise
|
||
|
Poutre inclinée à gauche
|
||||
 |
Feu de brouillard | ||||
 |
Feu de circulation à gauche |
