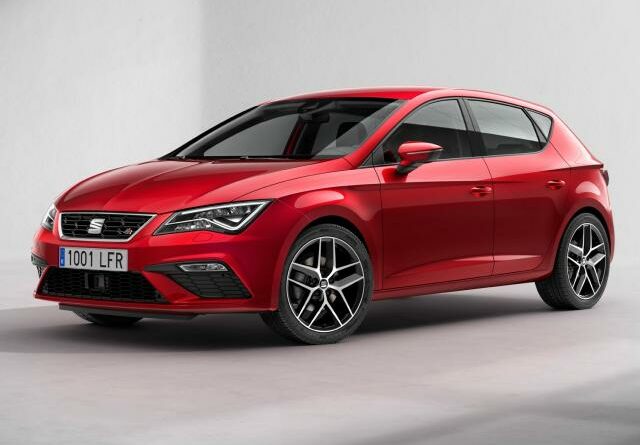

Seat Leon III (2019) – boîte à fusibles et relais
Boîte à fusibles dans le tableau de bord
| Nombre | Description et ampères | |
|---|---|---|
| 1 | SCR ;
Adblue. |
vingt |
| 4 | Signal sonore d’alarme | 7.5 |
| 5 | But | 7.5 |
| 6 | Levier de vitesse automatique | 7.5 |
| 7 | Panneau de commande de climatisation et de chauffage ;
Chauffage de lunette arrière ; Compresseur AA. |
dix |
| 8 | Diagnostique;
Commutateur de frein à main ; Interrupteur; Lumière invertie; L’éclairage intérieur; Eclairage des seuils. |
7.5 |
| 9 | Colonne de direction | 7.5 |
| 10 | Affichage radio | 7.5 |
| 11 | Le monde de gauche | 40 |
| 12 | Radio | vingt |
| 13 | Taxi | 5 |
| 14 | Fourniture de climatisation | 40 |
| 15 | KESSY | dix |
| 16 | Boîte de connectivité | 7.5 |
| 17 | Tableau de bord | 7.5 |
| 18 | Caméra de recul | 7.5 |
| 19 | KESSY | 7.5 |
| 20 | SCR, relais moteur, 1.5 | 10/15 |
| 21 | Unité de commande d’embrayage Haldex 4 × 4 | 15 |
| 22 | Bande annonce | 15 |
| 23 | Toit ouvrant | vingt |
| 24 | Feux de droite | 40 |
| 25 | Porte gauche | 30 |
| 26 | Sièges chauffants | vingt |
| 27 | L’éclairage intérieur | 30 |
| 28 | Bande annonce | 25 |
| 32 | Unité de commande d’aide au stationnement ;
Caméra frontale; Radar. |
7.5 |
| 33 | Airbag | 7.5 |
| 34 | Commutateur de feu de recul ;
Capteur de climatisation ; Miroir électrochrome. |
7.5 |
| 35 | Diagnostique;
Unité de commande des phares ; Réglage de la hauteur des phares. |
7.5 |
| 36 | Phare LED droit | 7.5 |
| 37 | Phare LED gauche | 7.5 |
| 38 | Bande annonce | 25 |
| 39 | Porte droite | 30 |
| 40 | Prise de courant 12 V | vingt |
| 42 | Serrure centrale | 40 |
| 43 | Beats Audio CAN et MOST. | 30 |
| 44 | Bande annonce | 15 |
| 45 | Siège conducteur à réglage électrique | 15 |
| 47 | Essuie-glace arrière | 15 |
| 49 | Entrée; capteur d’embrayage | 7.5 |
| 52 | Mode de conduite. | 15 |
| 53 | Chauffage de lunette arrière | 30 |
Boîte à fusibles dans le compartiment moteur
| Nombre | Description et ampères | |
|---|---|---|
| 1 | Unité de commande ESP | 25 |
| 2 | Unité de commande ESP | 40/60 |
| 3 | Module de commande du moteur (diesel / essence) | 30/15 |
| 4 | Capteurs moteur | 7.5 / 10 |
| 5 | Capteurs moteur | 7.5 / 10 |
| 6 | Capteur de feu stop | 7.5 |
| 7 | Puissance du moteur | 7.5 / 10 |
| 8 | Sonde lambda | 10/15 |
| 9 | Moteur | 10/20 |
| 10 | Module de commande de pompe à carburant | 15/20 |
| 11 | CTP | 40 |
| 12 | CTP | 40 |
| 13 | Pompe de boîte de vitesses automatique | 30 |
| 15 | Signal sonore | 15 |
| 16 | Module de commande de pompe à carburant | 7.5 / 20 |
| 17 | Module de contrôle du moteur | 7.5 |
| 18 | Borne 30 (positive) | 7.5 |
| 19 | Lave-glace | 30 |
| 21 | Module de commande de transmission automatique | 15/30 |
| 22 | Module de contrôle du moteur | 7.5 |
| 23 | Entrée | 30 |
| 24 | CTP | 40 |
| 31 | Pompe à pression 1.0 | 15 |
| 32 | Différentiel avant | 15 |
