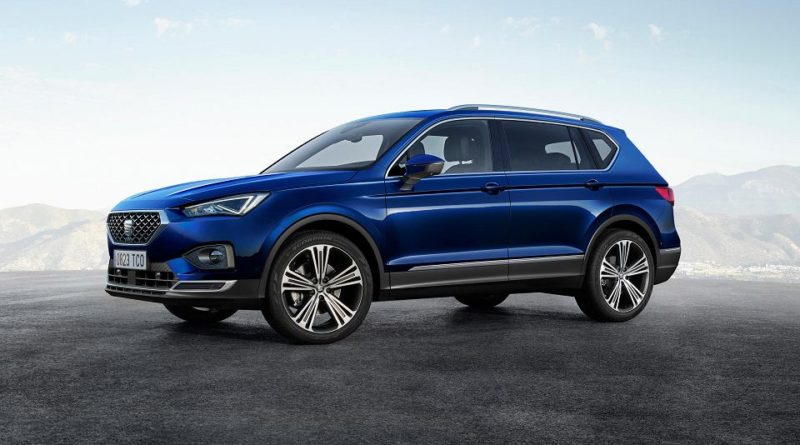

Schémas de boites à fusibles et relais – Seat Tarraco
S’applique aux véhicules fabriqués dans les années :
2019.
L’allume-cigare sur Seat Tarraco est le fusible numéro 40 dans la boîte à fusibles du tableau de bord.
Fusionner les couleurs
| Couleur | Ampères [A] |
|---|---|
| noir | 1 |
| mauve | 3 |
| brun clair | 5 |
| brun | 7.5 |
| rouge | 10 |
| bleu | 15 |
| Jaune | 20 |
| blanc ou transparent | 25 |
| vert | 30 |
| Orange | 40 |
Boîte à fusibles dans l’habitacle
Véhicules à conduite à gauche :
La boîte à fusibles est située derrière la boîte à gants.
Véhicules à conduite à droite : Situés derrière la boîte à gants.
Affectation des fusibles au tableau de bord
| Nombre | La description | Ampères [A] |
|---|---|---|
| 1 | AdBlue (SCR) | 30 |
| A | signal sonore « DWA » ;
Ordinateur de bord. |
7.5 |
| 5 | Passerelle CAN | 7.5 |
| 6 | Levier de transmission automatique | 7.5 |
| 7 | Panneau de contrôle de la climatisation et du chauffage ;
Chauffage de lunette arrière ; Chauffage de stationnement; Chauffage arrière. |
10 |
| 8 | Diagnostique;
Interrupteur de frein à main, w Interrupteur; Lumière invertie; Éclairage intérieur du véhicule ; Mode de conduite; Seuil de porte éclairé; Capteur de lumière/humidité/pluie ; Unité de commande d’éclairage de virage. |
7.5 |
| 9 | Calculateur de colonne de direction | 7.5 |
| 10 | Affichage radio | 7.5 |
| 11 | Unité de contrôle d’ordinateur de bord | 40 |
| 12 | Radio d’information et de divertissement | 20 |
| 13 | Prétensionneur de ceinture conducteur | 25 |
| 14 | Ventilateur de climatiseur | 40 |
| 15 | Déblocage de la colonne de direction | 10 |
| 16 | réception et stabilisation du signal GSM ;
Interface de téléphone portable ; Unité de contrôle de connexion USB. |
7.5 |
| 17 | Tableau de bord;
Interface de navigation OCU. |
7.5 |
| 18 | Boîtier de commande de caméra d’ambiance et de caméra de recul | 7.5 |
| 19 | Kessy | 7.5 |
| 20 | Pompe à vide motorisée SCT 1.5L | 7.5 / 15 |
| 21 | Unité de commande Haldex 4 × 4 | 15 |
| 22 | Bande annonce | 15 |
| 23 | Toit ouvrant électrique | 20 |
| 24 | Ordinateur de bord | 40 |
| 25 | porte gauche | 30 |
| 26 | Sièges chauffants | 30 |
| 27 | Lumière intérieure | 30 |
| 28 | Bande annonce | 25 |
| 31 | Unité de commande de couvercle électrique | 30 |
| 32 | Unité de commande d’aide au stationnement ;
Caméra frontale et radar |
10 |
| 33 | coussin gonflable | 7.5 |
| 34 | Interrupteur de marche arrière ;
Capteur climatique ; Miroir électrochrome; Frein électromécanique. |
7.5 |
| 35 | Connecteur diagnostique | 7.5 |
| 38 | Bande annonce | 25 |
| 39 | porte droite | 30 |
| 40/1 | Prise 12V | 20 |
| 41 | Prétensionneur de ceinture passager | 25 |
| 42 | Serrure centrale | 40 |
| 43 | Unité de contrôle du son numérique | 30 |
| 44 | Bande annonce | 15 |
| 45 | siège conducteur électrique | 15 |
| 47 | Essuie-glace de lunette arrière | 15 |
| 49 | Entrée | 7.5 |
| 51 | Climatisation arrière | 25 |
| 52 | Mode de conduite | 15 |
| 53 | Fenêtre arrière chauffée | 30 |
Boîte à fusibles dans le compartiment moteur
Affectation des fusibles dans le compartiment moteur
| Nombre | La description | Ampères [A] |
|---|---|---|
| 1 | Calculateur ABS/ESP | 25 |
| 2 | Calculateur ABS/ESP | 40 |
| 3 | Calculateur moteur (essence / diesel) | 15/30 |
| 4 | Capteurs de moteur ;
Ventilateurs électriques ; Régulateur de pression; Débitmètre ; Relais de bougie d’allumage (diesel); Relais PTC. |
7.5 / 10 |
| 5 | Capteurs de moteur | 10 |
| 6 | Capteur de feu stop | 7.5 |
| 7 | Puissance du moteur | 7.5 / 10 |
| 8 | Sonde lambda | 15/10 |
| 9 | Moteur | 10/20 |
| 10 | Unité de commande de pompe à carburant | 15/20 |
| 11 | CTP | 40 |
| 12 | CTP | 40 |
| 13 | Pompe de refroidissement d’huile de transmission automatique | 30 |
| 15 | Corne | 15 |
| 16 | Relais de bobine d’allumage (2.0 essence) | 20 |
| 17 | Unité de contrôle du moteur ;
Calculateur ABS/ESP ; Relais principal. |
7.5 |
| 18 | Borne 30 (référence positive) | 7.5 |
| 19 | Lave-glace | 30 |
| 21 | Calculateur de boîte de vitesses automatique | 15 |
| 22 | Unité de contrôle du moteur | 7.5 |
| 23 | Entrée | 30 |
| 24 | CTP | 40 |
| 36 | Phare gauche | 15 |
| 37 | Chauffage auxiliaire | 20 |
| 38 | Phare droit | 15 |
