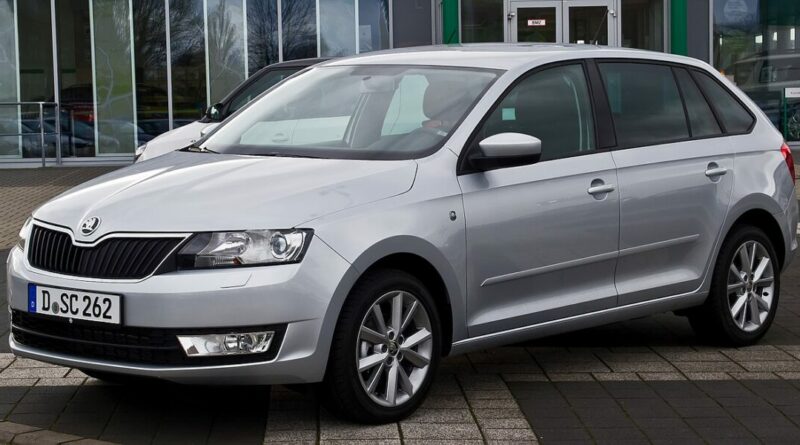

Skoda Rapid Spaceback (2014) – schéma de la boîte à fusibles
Année de fabrication : 2014.
Fusible d’allumage (prise de courant) dans la Skoda Rapid Spaceback (2014). Le fusible 47 est dans la boîte à fusibles du tableau de bord.
Boîte à fusibles du tableau de bord
| Non. | Description |
| 1 | Syk S. |
| 2) | Début et fin |
| 3) | Ensemble d’indicateurs ;
Réglage de la portée lumineuse ; Téléphone ; Capteur de niveau d’huile ; Port de diagnostic. |
| 4 | Unité de contrôle pour ABS/ESC ;
Barre de capteurs d’angle de torsion avec interrupteurs. |
| 5 | Moteur à essence :
système de contrôle de la vitesse |
| 6 | Feu de recul (transmission manuelle) |
| 7 | Allumage ;
Contrôleur de moteur ; Transmission automatique. |
| 8 | Interrupteur de la pédale de frein ;
Commutateur de la pédale d’embrayage ; Ventilateur de refroidissement du moteur. |
| 9 | Contrôle opérationnel du chauffage ;
Unité de contrôle électronique pour le système de climatisation ; Contrôle de la distance de stationnement ; Lève-vitre ; Ventilateur de refroidissement du moteur ; Buses de lavage. |
| 10 | Convertisseur DC-DC |
| 11 | Réglage du miroir |
| 12 | Unité de commande pour la détection des remorques |
| 13 | Contrôleur électronique pour la transmission automatique ;
Levier de changement de vitesse de la transmission automatique. |
| 14 | Contrôle du faisceau des phares |
| 15 | Non attribué |
| 16 | Direction assistée, capteur de vitesse ;
Unité de contrôle du moteur ; Unité de commande de la pompe à carburant. |
| 17 | Feux de circulation diurne ;
Radio pour les véhicules avec START-STOP |
| 18 | Chauffe-miroir |
| 19 | Entrée de verrouillage de l’allumage |
| 20 | Unité de commande du moteur ;
Unité de contrôle électronique de la pompe à carburant ; Pompe à carburant. |
| 21 | Feu de recul (transmission automatique) ;
Phares antibrouillard avec fonction CORNER. |
| 22 | Commandes de chauffage ;
Unité de contrôle électronique du système de climatisation ; Téléphone ; Groupe d’instruments ; Capteur d’angle du volant ; Volant multifonctionnel ; Verrouillage du retrait de la clé de contact ; Port de diagnostic. |
| 23 | Éclairage intérieur,
compartiment de rangement et porte-bagages ; Lumières latérales. |
| 24 | Unité centrale de contrôle |
| 25 | Non attribué |
| 26 | Essuie-glace arrière |
| 27 | Non attribué |
| 28 | Moteur à essence :
Soupape de purge ; Réchauffeur PTC. |
| 29 | Injection ;
Pompe de refroidissement. |
| 30 | Pompe à carburant ;
Système d’allumage ; Régulateur de vitesse. |
| 31 | Sonde lambda |
| 32 | Pompe à carburant haute pression ;
Soupape de pression. |
| 33 | Unité de commande du moteur |
| 34 | Unité de commande du moteur ;
Pompe à vide. |
| 35 | Illumination de l’interrupteur ;
Éclairage de la plaque d’immatriculation ; Lumière de parking. |
| 36 | Poutre principale |
| 37 | Feu de brouillard arrière ;
Convertisseur DC-DC. |
| 38 | Feux de brouillard |
| 39 | Soufflerie d’air pour le chauffage |
| 40 | Non attribué |
| 41 | Sièges avant chauffants |
| 42 | Chauffage de la lunette arrière |
| 43 | Corne |
| 44 | Nettoyeurs |
| 45 | Verrouillage du couvercle du coffre ;
Système de verrouillage central. |
| 46 | Alarme |
| 47 | Un briquet ;
Prise dans le coffre. |
| 48 | ABS |
| 49 | Indicateurs de direction ;
Feux de stop. |
| 50 | Convertisseur DC-DC ;
La radio. |
| 51 | Vitres électriques
(fenêtre du conducteur et fenêtre arrière gauche). |
| 52 | Vitres électriques
(fenêtre du passager avant et fenêtre arrière droite). |
| 53 | Essuie-glaces de pare-brise |
| 54 | Le groupe d’instruments START-STOP ;
Module de volant ; Volant multifonctionnel. |
| 55 | Unité de commande de la transmission automatique |
| 56 | Système de nettoyage des phares |
| 57 | Croisement de feux sur le côté gauche |
| 58 | Passage des feux sur la droite |
Boîte à fusibles dans le compartiment moteur
| Non. | Description |
| 1 | Générateur |
| 2) | Non attribué (version 1) ;
Chauffage électrique supplémentaire (version 2). |
| 3) | Intérieur (version 1) |
| Alimentation pour le bloc de fusibles (version 2) | |
| 4 | Chauffage électrique supplémentaire (version 1) |
| Intérieur (version 2) | |
| 5 | Intérieur |
| 6 | Ventilateur de refroidissement du moteur ;
Unité de contrôle de l’unité de préchauffage. |
| 7 | Direction assistée électro-hydraulique |
| 8 | ABS |
| 9 | Ventilateur de radiateur |
| 10 | Transmission automatique |
| 11 | ABS |
| 12 | Unité centrale de contrôle |
| 13 | Système de chauffage électrique d’appoint |
