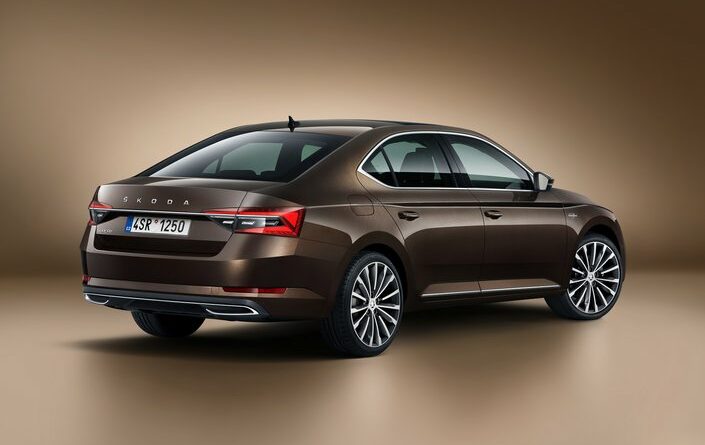

Schémas des boîtes à fusibles et relais – Skoda Superb
S’applique aux véhicules fabriqués dans les années:
2018, 2019.
L’allume-cigare (prises) de la Skoda Superb sont des fusibles 30 (prise 12 volts dans le coffre à bagages), 40 (prise 12 volts) et 46 (prise 230 volts) dans la boîte à fusibles du tableau de bord.
| La couleur du fusible | Ampères [A] |
|---|---|
| brun clair | 5 |
| marron foncé | 7.5 |
| rouge | 10 |
| bleu | 15 |
| bleu jaune | 20 |
| blanche | 25 |
| vert / rose | 30 |
| orange / vert | 40 |
| rouge | 50 |
Boîte à fusibles dans le tableau de bord
| Nombre | La description |
|---|---|
| 1 | 2018 : non attribué ; 2019 : SCR (AdBlue). |
| 2 | 2018 : non attribué ; 2019 : Volant chauffant. |
| 3 | 2018 : Stabilisateur de tension pour taxis ; 2019 : Non attribué. |
| 4 | 2018 : Volant chauffant; 2019 : Alarme antivol. |
| 5 | Bus de données |
| 6 | Transmission automatique |
| 7 | Climatisation;
Chauffage; Récepteur de télécommande pour chauffage de stationnement ; Fenêtre arrière chauffée; Pare-brise chauffant ; L’horloge. |
| 8 | Interrupteur;
Capteur de pluie; connecteur diagnostique ; Frein à main; Éclairage ambiant; Capteur de système d’alarme ; Réflecteur. |
| 9 | Prises USB |
| 10 | Écran d’infodivertissement |
| 11 | Lumière – gauche |
| 12 | Divertissement informatif |
| 13 | Tendeur de courroie sur le côté gauche |
| 14 | Souffleur d’air pour climatisation, chauffage |
| 15 | Antivol de direction électrique |
| 16 | cabine téléphonique |
| 17 | Combiné d’instruments, appel d’urgence |
| 18 | Caméra de recul |
| 19 | Le système KESSY |
| 20 | 2018 : SCR (AdBlue) ; 2019 : SCR (AdBlue), système de freinage. |
| 21 | Traction intégrale;
Compresseur d’air (ligne verte). |
| 22 | Barre de remorquage |
| 23 | Toit ouvrant panoramique inclinable/coulissant |
| 24 | Lumière – droite |
| 25 | Verrouillage centralisé – porte conducteur et arrière gauche ;
Rétroviseur extérieur côté conducteur – chauffage, fonction rabattable, réglage de la surface du miroir. |
| 26 | Sièges avant chauffants |
| 27 | phares au xénon ;
L’éclairage intérieur. |
| 28 | Barre de remorquage |
| 29 | Levier de commande sous le volant |
| 30 | 2018 : réglage des amortisseurs ; 2019 : Non attribué. |
| 31 | 2018 : non attribué ; 2019 : Ouverture du coffre à bagages. |
| 32 | Aide au stationnement (assistant de stationnement) |
| 33 | Commutateur d’airbag pour les feux de détresse |
| 34 | SDC ;
ESC; Surveillance de la pression des pneus ; Climatisation; Commutateur de feu de recul ; Miroir à atténuation automatique ; COMMENCER ARRÊTER; sièges arrière chauffants; Frein à main; Interrupteur. |
| 35 | connecteur diagnostique ;
Appareil photo; Capteur radar ; Stabilisateur de tension pour taxis. |
| 36 | Phare droit |
| 37 | Phare gauche |
| 38 | Barre de remorquage |
| 39 | Verrouillage central – porte passager avant et porte arrière droite ;
Rétroviseurs côté passager avant – chauffage, fonction rabattable, réglage de la surface du miroir. |
| 40 | Prises de courant 12 V |
| 41 | Tendeur de courroie droit |
| 42 | couvercle de coffre ;
lave-phares ; Lave-glaces. |
| 43 | Amplificateur de musique |
| 44 | Barre de remorquage |
| 45 | Sièges réglables électriquement |
| 46 | Prise de courant 230 V |
| 47 | Essuie-glace arrière |
| 48 | Détection d’angle mort |
| 49 | Démarrage du moteur ;
Contacteur de pédale d’embrayage. |
| 50 | 2018 : Ouverture du couvercle de coffre ; 2019 : Non attribué. |
| 51 | sièges arrière chauffants;
Affichage arrière ; Climatisation arrière. |
| 52 | 2018 : Sièges avant chauffants; 2019 : Réglage des amortisseurs (suspension adaptative). |
| 53 | Fenêtre arrière chauffée |
| ET | 2018 : Unité multifonction Taxi – LHD ;
2019 : Ventilation des sièges avant – Conduite à gauche. |
| b | Chargement USB – Conduite à gauche |
| C | Chargement USB – RHD |
| ré | 2018 : Unité multifonction Taxi – RHD ;
2019 : Ventilation des sièges avant – Conduite à droite. |
Boîte à fusibles dans le compartiment moteur
| Nombre | La description |
|---|---|
| 1 | ESC;
Frein à main. |
| 2 | ESC |
| 3 | Système de contrôle du moteur |
| 4 | 2018 : Ventilateur de radiateur, vanne de régulation de pression de carburant, chauffage d’appoint électrique, composants du moteur ;
2019 : Ventilateur de radiateur, soupape de commande de pression de carburant, chauffage d’appoint électrique, système de bougies de préchauffage, débitmètre d’air massique, composants du moteur. |
| 5 | Allumage, composants du moteur |
| 6 | Capteur de frein |
| 7 | 2018 : Ouïes de radiateur, pompe à liquide de refroidissement, composants du moteur ;
2019 : Ouïes de radiateur, pompe à liquide de refroidissement, ventilation du carter, |
| 8 | sonde lambda ;
Capteur NOx. |
| 9 | 2018 : Pompe à liquide de refroidissement, allumage, chauffage, débitmètre d’air, composants du moteur ;
2019 : Pompe de liquide de refroidissement, allumage, composants moteur. |
| 10 | Pompe à carburant |
| 11 | Système de chauffage d’appoint électrique |
| 12 | Système de chauffage d’appoint électrique |
| 13 | 2018 : Boîte automatique ;
2019 : Pompe à huile de transmission automatique. |
| 14 | Pare-brise chauffant |
| 15 | klaxon |
| 16 | Allumage |
| 17 | ESC;
Unité de commande du moteur ; Bobine de relais principal. |
| 18 | Bus de données;
Module de données de batterie. |
| 19 | Essuie-glaces |
| 20 | 2018 : Alarme antivol ;
2019 : Non attribué. |
| 21 | 2018 : non attribué ;
2019 : Boîte automatique. |
| 22 | Système de contrôle moteur ;
Stabilisateur de tension pour taxis. |
| 23 | Entrée |
| 24 | Système de chauffage d’appoint électrique |
| 31 | Non attribué |
| 32 | Non attribué |
| 33 | 2018 : Pompe à huile de transmission automatique ;
2019 : Non attribué. |
| 34 | Non attribué |
| 35 | Non attribué |
| 36 | 2018 : SCR (AdBlue) ;
2019 : Non attribué. |
| 37 | Chauffage auxiliaire |
| 38 | Non attribué |
