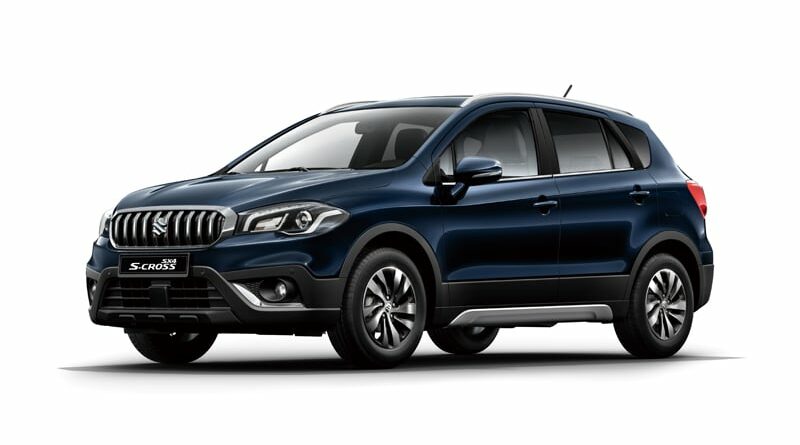

Diagrammes des boîtes à fusibles et à relais – Suzuki SX4 S-cross
S’applique aux véhicules fabriqués au fil des ans :
2018, 2019, 2020, 2021.
Boîte à fusibles du tableau de bord
La boîte à fusibles est située sous le côté gauche du tableau de bord.
LHD : Pour approcher les fusibles, desserrez les vis et retirez le couvercle (1).
RHD : Pour approcher les fusibles, retirez les bornes (1) en faisant levier avec un tournevis à lame plate comme indiqué, puis retirez le couvercle (2).
Numéro | Ampères [A] | Description |
---|---|---|
1 | – | Non utilisé |
2 | 20 | Minuterie de fenêtre |
3 | 15 | Blocage du volant |
4 | 20 | Feu antibrouillard arrière |
5 | 20 | Toit ouvrant |
6 | 10 | DRL |
7 | 10 | Rétroviseur chauffant |
8 | 7,5 | Signal de départ |
9 | 15 | Prise pour accessoires 2 |
10 | 30 | Fourniture de fenêtres |
11 | 10 | Lumières d’urgence |
12 | 7,5 | BCM |
13 | 15 | Bobine d’allumage |
14 | 10 | Module de contrôle ABS |
15 | 15 | Prise pour accessoires |
16 | 10 | Contrôleur A-STOP |
17 | 15 | Corne |
18 | 10 | Feux de signalisation |
19 | 10 | Airbag |
20 | 10 | Lumière de secours |
21 | 15 | Lave-vitres |
22 | 30 | Essuie-glace avant |
23 | 10 | Lampe d’ambiance |
24 | 15 | 4RM |
25 | 7,5 | Feu de brouillard RR |
26 | – | Non utilisé |
27 | 7,5 | Signal d’allumage-1 |
28 | 15 | Radio 2 |
29 | 10 | Prise pour accessoires 3 |
30 | 15 | Radio |
31 | 10 | Feu arrière |
32 | 20 | D/L |
33 | 7,5 | Régulateur de vitesse |
34 | 10 | Compteur |
35 | 7,5 | Signal d’allumage-2 |
36 | 20 | Chauffage des sièges |
Schéma de la boîte à fusibles dans le compartiment moteur
Le fusible principal, les fusibles primaires et certains fusibles individuels sont situés dans le compartiment moteur. Si le fusible principal saute, aucun composant électrique ne fonctionnera. Si le fusible principal saute, aucun composant électrique du groupe de charge correspondant ne fonctionnera.
Pour retirer un fusible, utilisez l’extracteur de fusibles situé sur la boîte à fusibles. L’ampérage de chaque fusible est indiqué au dos du couvercle de la boîte à fusibles.
Numéro | Ampères [A] | Description |
---|---|---|
1 | 60 | FL7 |
2 | 80 | FL6 |
3 | 100 | FL5 |
4 | 80 | FL4 |
5 | 100 | FL3 |
6 | 100 | FL2 |
7 | 120 | FL1 |
8 | 7,5 | Signal d’allumage-1 2 (D16AA) |
9 | 30 | Ventilateur de radiateur 2 |
10 | 20 | Feu de brouillard avant |
11 | 7,5 | Réflecteur 2 |
12 | 25 | Module de contrôle ABS |
13 | 25 | Phare |
14 | 30 | Réservation |
15 | 40 | Commutateur d’allumage |
16 | 40 | Moteur ABS |
17 | 30 | Démarrage du moteur |
18 | 30 | Ventilateur de radiateur |
19 | 30 | FI principal |
20 | 20 | Pompe à carburant |
21 | 10 | Compresseur d’air |
22 | 7,5 | ECM (D13A) |
23 | 30 | Ventilateurs |
24 | 10 | FI 2 (D13A) |
25 | 20 | INJ DRV (D13A) |
26 | 7,5 | Signal de départ |
27 | 15 | Phare (gauche) |
28 | 15 | Feux de route (gauche) |
29 | 7,5 | FI 2 (D16AA) |
30 | 20 | DRV INJ (D16AA) |
31 | 15 | FI 3 (D16AA) |
32 | 15 | Phare (à droite) |
33 | 15 | Feux de position (droite) |
34 | 50 | Commutateur d’allumage 2 |
35 | 50 | Batterie |
