Suzuki Vitara (1998-2006) – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais – Suzuki Vitara

S’applique aux véhicules fabriqués dans les années:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 et 2006.



Boîte à fusibles sous le capot

Suzuki Vitara (1998-2006) - boîte à fusibles et relais

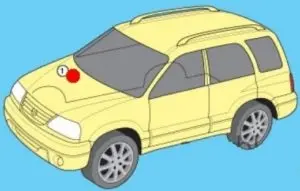

Il est situé sur le côté droit de la batterie.

Type 1

Suzuki Vitara (1998-2006) - boîte à fusibles et relais

Numéro Ampères et description
F1 (15A / 25A) Équipement en option
F2 (15A) Essence : gestion du moteur
F3 (15A) Phare droit
F4 (15A)
F5 (60A)
F6 (Z30A) Boîte à fusibles/relais du tableau de bord
F7 (60A) Circuits de verrouillage d’allumage
F8 (50A) Système ABS/ESP
F9 (80A / 100A)
F10 (30A) Gestion moteur
F11 (25A) Système de climatisation

Suzuki Vitara (1998-2006) - boîte à fusibles et relais
Eléments complémentaires :
1. Fusible ou relais intégré ;
2. Fusible ou relais intégré ;
3. Relais de compresseur de climatisation ;
4. Relais de ventilateur de climatiseur ;
5. Fusibles pour équipement supplémentaire

Type 2

Suzuki Vitara (1998-2006) - boîte à fusibles et relais

Numéro Ampères et description
1 Relais de climatisation
2 Relais n ° 1 ventilateur de condenseur rapide e / d
3 Relais antibrouillard
4 Relais klaxon
5 Relais ventilateur condenseur
6 Relais n ° 2 ventilateur de condenseur à grande vitesse e / d
7 Relais de commande de transmission
8 Relais de chauffage du capteur d’oxygène
F1 (15A) Phare gauche
F2 (15A) Gestion moteur
F3 (15A) Feux stop
F4 (25A) Lunette arrière chauffante
F5 (60A) Moteur de ventilateur de chauffage
F6 (60A) Système ABS
F7 (15A) Gestion moteur
F8 (15A) Klaxon
F9 (25A) Système de climatisation
F10 (15A) Phares antibrouillard
F11 (15A) Réflecteur droit
F12 (60A) Boîte à fusibles et relais de tableau de bord
F13 (60A) Circuits de verrouillage d’allumage

Éléments supplémentaires :
– Générateur (120 A) (fusible principal sur la borne de la batterie) ;
– (40A) Chauffage auxiliaire ;
– (40A) Moteur de ventilateur de refroidissement ;
– (80A) Bougies de préchauffage.

voir aussi:  Suzuki Ertiga (2012-2018) - boîte à fusibles et relais

Compartiment pour les passagers

Suzuki Vitara (1998-2006) - boîte à fusibles et relais
Il est situé côté conducteur sous le panneau sur la paroi latérale (fermé par un couvercle noir sur lequel la date du jour doit être marquée). Il est plus facile d’y accéder si vous retirez le panneau situé sous la colonne de direction (vissé dans les coins avec 4 vis).

Type 1
Nom La description
A/C climatisation
ABS ABS
ALT Générateur
ALT-S Générateur
UN M Interrupteur d’arrêt du moteur
DÉF Chauffage de fenêtre
PERTE L’éclairage intérieur
PORTE porte
ECU module de contrôle du moteur
ÉDU contrôle des injections
EFI système de contrôle d’injection électronique wa / m
FR PRINCIPAL moteur principal
VENTILATEUR Ventilateur
LE BROUILLARD feux de brouillard
Pr. de face
F-TAIL feux arrière
JAUGE tableau de bord, compteur de vitesse
JEUX D’ARGENT alarmes
HAZ-TRN lumières de secours
TÊTE Phares
TÊTE GAUCHE phares à gauche
TÊTE DROITE phares à droite
KLAXON signal sonore
HTR chauffe-eau
AM / UP au ralenti
IG allumage
IGN allumage
PRINCIPALE Principale
P/W lève-vitre
PUISSANCE chargeur
REP chargeur
RDA radio
AR / arrière arrière
CIGARETTE plus léger
PIÈCE DE RECHANGE réserve
ST entrée
ARRÊT signal d’arrêt
QUEUE feux arrière
TOURNER clignotants
LAVER essuie-glaces
TEC tapis
ESSUIE-GLACE tapis
Le fusible de l’allume-cigare est marqué CIGAR



Type 2

Suzuki Vitara (1998-2006) - boîte à fusibles et relais

Numéro Ampères et description
F1 (15A)
F2 (15A) Feu antibrouillard arrière
F3 (20A) Verrouillage centralisé
F4 (15A) Gestion moteur
F5 (20A) Réchauffeur de filtre à carburant
F6 (15A) Alarme
F7 (15A)
F8 (15A)
F9 (30A) Moteur de ventilateur de chauffage
F10 (30A) Vitres électriques
F11 (30A) Réserve
F12 (15A) Gestion moteur
F13 (10 A)
F14 (15A) Essuie-glace / lave-glace
F15 (20A) Allume-cigare
F 16 (15A) Sièges chauffants
F17 (15A)
F18 (25A) Coffre à bagages
F19 (20A)
voir aussi:  Maruti Suzuki Swift DZire - boîte à fusibles et relais
