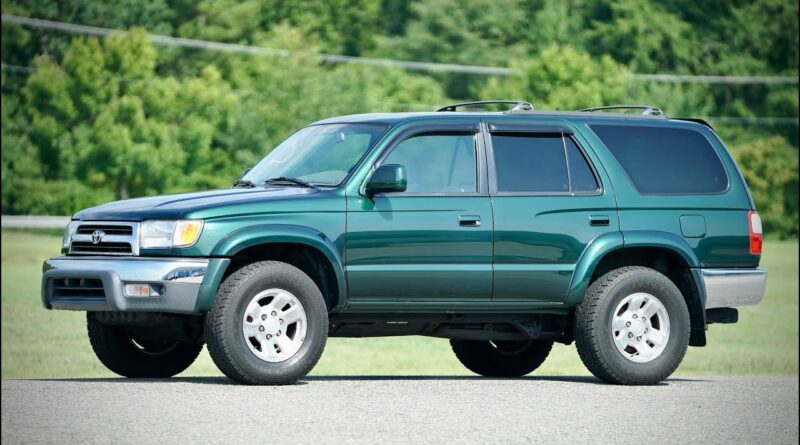

Toyota 4Runner (1999-2000) – schéma de la boîte à fusibles
Année de fabrication : 1999, 2000.
Fusible d’allumage (prise) sur Toyota 4Runner (1999-2000). Le fusible 24 se trouve dans la boîte à fusibles du tableau de bord.
Compartiment moteur
Compartiment moteur
Tableau de bord
Fusible (type A)
| Non. | Amp [A] | Description | |
| 1 | ALT-S | 7,5 | Système de charge |
| 2 | SORTIE PWR | 15 | Prises électriques |
| 3 | RR HTR | 10 | Système de climatisation arrière |
| 4 | MPX- B | 15 | Fenêtre arrière à commande électrique ;
Verrouillage de la porte arrière ; Essuie-glace arrière ; Avertissement de porte ouverte (porte arrière) ; Système de commande pour les serrures électriques des portes ; Désembuage de la vitre arrière ; Les cornes ; Système de dissuasion des vols. |
| 5 | DOME | 15 | Éclairage intérieur ;
Illumination personnelle ; Éclairage de démarrage ; Horloge ; Système audio pour voiture ; Des compteurs et des compteurs ; Allumage du commutateur d’allumage ; Eclairage cosmétique en miroir ; Feu de circulation diurne. |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | EFI | 20 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport. |
| 8 | TÊTE (RH) | 10 | Phare droit ;
Indicateurs et jauges, |
| 9 | TÊTE (GAUCHE) | 10 | Phare avant gauche |
| 10 | TAIL | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Éclairage du tableau de bord. |
| 11 | AC | 10 | Système de contrôle de la climatisation |
| 12 | MIR HTR | 10 | Chauffage du rétroviseur extérieur |
| 13 | DEFOG | 15 | Désembuage de la lunette arrière |
| 14 | FOG | 15 | Feux de brouillard avant |
| 15 | DRL | 7,5 | Système de feux de circulation diurne |
| 16 | TÊTE (HI RH) | 10 | Phare droit (feux de route) ;
Indicateurs et jauges. |
| 17 | TÊTE (HI LH) | 10 | Phare gauche (feux de route) |
| 18 | TÊTE (LO RH) | 10 | Phare droit (feux de croisement) |
| 19 | TÊTE (LO LH) | 10 | Phare gauche (feux de croisement) |
| 20 | ECU-IG | 10 | Système de régulation de vitesse ;
Système de freinage antiblocage ; Transmission automatique à commande électronique ; Antenne électrique ; Pare-brise électrique ; Toit ouvrant électrique ; Fenêtre arrière électrique ; Vitre de désembuage de la lunette arrière ; Essuie-glace arrière. |
| 21 | TURN | 10 | Directions ;
Lumières d’urgence. |
| 22 | WIPER | 20 | Essuie-glaces et lave-glaces ;
Système de contrôle du verrouillage électrique des portes ; Désembuage de la vitre arrière ; Les cornes ; Système de dissuasion du vol. |
| 23 | 4RM | 20 | Système de contrôle de l’ADD ;
Système de contrôle des quatre roues motrices ; Système de blocage du différentiel arrière. |
| 24 | ACC | 15 | Système audio pour voiture ;
Antenne électrique ; Horloge ; Commande du rétroviseur ; Un briquet ; Système d’airbag SRS ; Prétensionneurs de ceintures de sécurité ; Transmission automatique à commande électronique ; Prises électriques ; Système anti-vol. |
| 25 | GAUGE | 10 | Indicateurs et métriques ;
Désembuage de la vitre arrière ; Système de feux de circulation de jour ; Système de climatisation ; Régulateur de vitesse ; Blocage du différentiel arrière ; Transmission automatique à commande électronique ; Feux de recul. |
| 26 | IGN | 10 | Système d’airbag SRS ;
Prétensionneurs de ceintures de sécurité ; Système d’injection de carburant multiport ; Système d’injection séquentielle multiport ; Témoin de rinçage. |
| 27 | ECU-B | 7,5 | Indicateurs et métriques ;
Système d’airbag SRS ; Prétensionneurs de ceintures de sécurité. |
| 28 | HORN, HAZ | 15 | Les cornes ;
Lumières d’urgence. |
| 29 | STA | 7,5 | Système de démarrage |
| 30 | STOP | 10 | Feux de circulation ;
Feu stop monté en hauteur. |
Fusibles (type B)
| Non. | Amp [A] | Description | |
| 31 | CHAUFFEUR | 50 | Climatisation ;
Tous les composants du fusible « AC ». |
| 32 | AM1 | 40 | Système de départ ;
Tous les composants fusionnés « ACC », « GAUGE », « TURN », « ECU-IG », « WIPER », « 4WD ». |
| 33 | J / B | 50 | Tous les composants sur les fusibles
« PUISSANCE », « KLAXON, BROUILLARD », « STOP », « ECU-B ». |
| 34 | AM2 | 30 | Système de départ ;
Système d’injection de carburant multiport ; Système d’injection séquentielle multiport ; Tous les composants fusionnés « STA », « IGN ». |
| 35 | POWER | 30 | Fenêtre à commande électrique ;
Fenêtre arrière à commande électrique ; Toit ouvrant électrique ; Siège électrique ; Verrouillage de la porte arrière. |
Fusibles (type C)
| Non. | Amp [A] | Description | |
| 36 | ABS | 60 | Système de prévention du blocage des roues |
| 37 | ALT | 120 | Système de charge ;
Tous les composants fusionnés « AM1 », « HEATER », « TAIL », « RR HTR », « ALT-S », « DEFOG », « MIR HTR » et « ACC ». |
