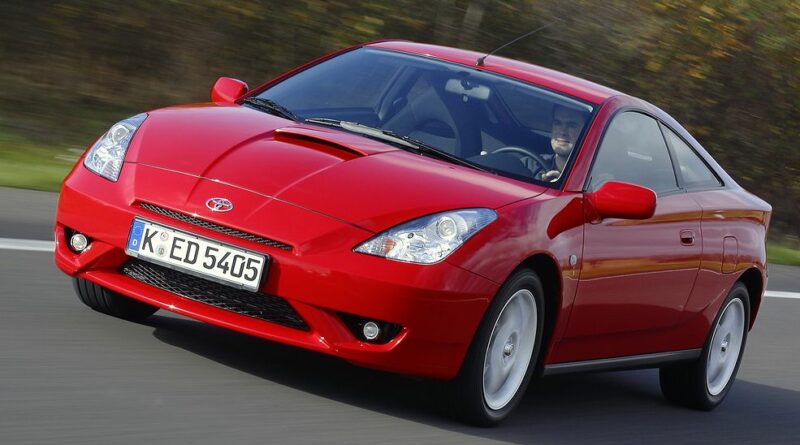

Toyota Celica (2000) – schéma de la boîte à fusibles
Année de fabrication : 2000.
Fusible de l’allumeur (prise de courant) dans la Toyota Celica (2000). Est des fusibles 23 et 43 dans la boîte à fusibles.
Compartiment moteur
Compartiment moteur
Tableau de bord
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | TÊTE LH LWR | 10 | Phare gauche (feux de croisement) |
| 2 | ABS NO.2 | 25 | Système de freinage antiblocage |
| 3 | HEAD RH UPR | 20 | Phares (feux de route) |
| 4 | DRL NO.3 | 7,5 | Système de feux de circulation diurne |
| 5 | TÊTE RH LWR | 10 | Phares (feux de croisement) |
| 6 | UPR HEAD LH | 10 | Phare gauche (feux de route) |
| 7 | IG2 | 15 | Système de départ ;
Système d’injection de carburant multiport ; Système d’injection séquentielle multiport. |
| 8 | HAZ | 10 | Lumières d’urgence ;
Indicateurs de direction ; Système de dissuasion du vol. |
| 9 | ST | 7,5 | Système de départ ;
Système d’injection de carburant multiport ; Système d’injection séquentielle multiport. |
| 10 | AM2 | 7,5 | Système de démarrage |
| 11 | SPARE | 10 | Fusible de secours |
| 12 | EFI NO.2 | 7,5 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport ; Système de contrôle des émissions. |
| 13 | EFI | 15 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport ; Fusibles « EFI No. 1 » et « EFI No. 2 ». |
| 14 | SPARE | 15 | Fusible de rechange |
| 15 | EFI NO.1 | 7,5 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport. |
| 16 | DCC | 25 | Fusibles « RADIO », « DOME », « MPX-B » et « ECU-B ». |
| 17 | SPARE | 30 | Fusible de rechange |
| 18 | CORNE | 10 | Corne |
| 19 | ALT – S | 7,5 | Système de charge |
| 20 | HEAD RH UPR | 10 | Phare droit (feux de route) ;
Système de feux de circulation de jour. |
| 21 | UPR HEAD LH | 10 | Phare gauche (feux de route) |
| 22 | Y/ROOF | 15 | Toit ouvrant électrique |
| 23 | CIG | 15 | Plus léger |
| 24 | FL P / W | 20 | Vitres à commande électrique |
| 25 | AM1 | 25 | Système de lancement ;
[ « CIGAR », « ECU ACC », « SRS-IG » ], « WASHER », « WIPER », « BK / UP LP », « TENS RDC », « DEF RLY », « BODY ECU-IG », Fusibles « TURN », « HTR », « WARNING », « FAN RLY », « ABS-IG » et « ECU-IG ». |
| 26 | STOP | 10 | Feux de circulation ;
Système de freinage antiblocage ; Feu stop monté en hauteur ; Système d’injection de carburant multiport ; Système d’injection séquentielle multiport ; Transmission automatique à commande électronique ; Régulateur de vitesse. |
| 27 | PORTE | 20 | Système de verrouillage électrique |
| 28 | SRS – IG | 7,5 | Système d’airbag SRS |
| 29 | FR FOG | 15 | Feux de brouillard avant |
| 30 | LAVEUSE | 15 | Essuie-glaces et lave-glaces ;
Essuie-glace et lave-glace arrière. |
| 31 | OBD | 7,5 | Système de diagnostic embarqué |
| 32 | RADIO | 15 | Système audio pour voiture |
| 33 | WIPER | 25 | Essuie-glaces et lave-glaces |
| 34 | TURN | 7,5 | Allumer les feux de signalisation |
| 35 | MIR HTR | 10 | Pas de circuit |
| 36 | HTR | 10 | Système de climatisation |
| 37 | RR WIPER | 15 | Essuie-glace et lave-glace arrière |
| 38 | TAIL | 10 | Feux arrière ;
Éclairage du tableau de bord ; Éclairage de la plaque d’immatriculation ; Feux latéraux avant. |
| 39 | FR P / W | 20 | Vitres à commande électrique |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 40 | SPARE | 7,5 | Fusible de rechange |
| 41 | a. MPX-B | 7,5 | Système de télécommande sans fil |
| b. RR FOG | 7,5 | Pas de circuit | |
| c. DOME | 7,5 | Regardez ;
Éclairage intérieur. |
|
| d. ECU-B | 7,5 | Système de climatisation ;
Indicateurs et jauges. |
|
| 42 | a. AVERTISSEMENT | 5 | Système de charge ;
Indicateurs et jauges. |
| b. ECU-IG | 5 | Système de régulation de vitesse | |
| c. ABS-IG | 5 | Système de freinage antiblocage | |
| d. FAN RLY | 5 | Ventilateurs de refroidissement électriques | |
| 43 | a. PANEL1 | 7,5 | Indicateurs et métriques ;
Système de climatisation ; Transmission automatique à commande électronique ; Système de contrôle du niveau des phares ; Phares antibrouillard avant ; Lumières d’urgence ; Les clignotants. |
| b. PANEL2 | 7,5 | Système audio pour voiture ;
Un briquet ; Éclairage de la boîte à gants. |
|
| c. ECU-ACC | 7,5 | Regardez ;
Système audio pour voiture ; Commande du rétroviseur. |
|
| 44 | a. BK/UP N | 5 | Feux de recul |
| b. DEF RLY | 5 | Vitres à commande électrique ;
Désembuage de la vitre arrière. |
|
| c. CORPS DE L’ECU-IG | 5 | Système de dissuasion du vol | |
| d. TENS RDC | 5 | Transmission automatique à commande électronique ;
Système de contrôle du verrouillage des vitesses ; Toit ouvrant électrique. |
|
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 45 | ABS NO.1 | 50 | Système de freinage antiblocage |
| 46 | PRINCIPAL | 40 | Système de lancement ;
Système de feux de circulation diurne |
| 47 | HTR | 50 | Système de climatisation |
| 48 | DEF | 30 | Désembuage de la vitre arrière |
Fusibles (type D)
| Fusible | Amp [A] | Description | |
| 49 | ALT | 120 | Système de refroidissement ;
Ventilateurs de refroidissement électriques ; Système de départ ; Désembuage de la vitre arrière ; Feux arrière ; « ABS No. 1 », « ABS No. 2 », « HTR », « FR P / W », « FL P / W », « PORT », OBD « , » STOP « , » S / ROOF « , » S / ROOF « , « MIR HTR « , » FR FOG « , » et » AM1 « . |
