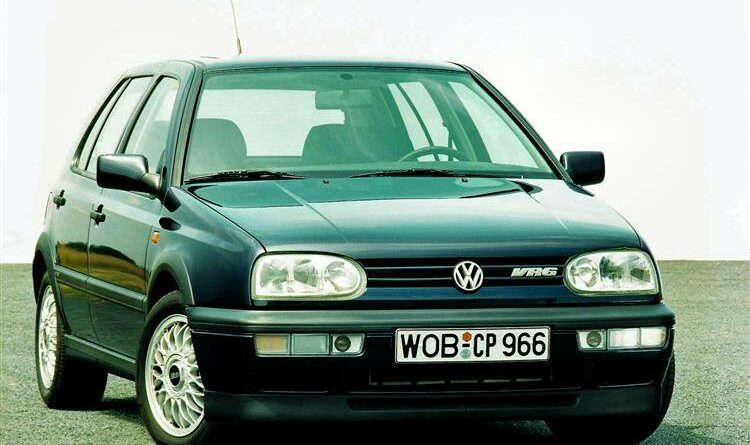

Volkswagen Golf III VR6 (1992-1997) – Boîte à fusibles

Volkswagen Golf III VR6 (1992-1997) – Boîte à fusibles

Volkswagen Golf III VR6 AAA – diagramme de la boîte à fusibles

Année de fabrication : 1992, 1993, 1994, 1995, 1996, 1997.

Fusible de l’allume-cigare (prise de courant) dans la Volkswagen Golf III VR6 AAA Le fusible 21 est dans la boîte à fusibles.

Disposition des fusibles

(De gauche à droite)

Non. Description Amp [A]
1 Feux de croisement sur le côté gauche ;

Réglage de la gamme de lumières sur la gauche.

10
2 Passez les feux sur votre droite ;

Réglage de la portée des phares à droite.

10
3 Indicateur et éclairage de la plaque d’immatriculation 10
4 Essuie-glace arrière ;

Toit coulissant.

15
5 Essuie-glace ;

Lave-glace et lave-glace arrière ;

Le chauffage ;

Buses de lave-glace.

15
6 Souffleur ;

Climatisation.

30
7 Feux arrière et latéraux – droit 10
8 Feu arrière et latéral – gauche 10
9 Chauffage de la vitre arrière ;

Miroir chauffant.

20
10 Phares antibrouillard ;

Feu de brouillard arrière.

15
11 Feux de signalisation à gauche ;

Témoin de feux de route.

10
12 Feux de signalisation à droite 10
13 Horn ;

Ventilateur de radiateur (rodage).

10
14 Feux de recul ;

Rétroviseurs extérieurs électriques ;

Sièges chauffants ;

Vitres électriques ;

Air conditionné Régulateur de vitesse.

15
15 Électronique du moteur ;

Pompe de circulation des ions de refroidissement

(moteur à six cylindres).

10
16 Feux d’avertissement ;

Éclairage de la boîte à gants ;

Illumination du compartiment à cassettes.

15
17 Indicateurs de direction 10
18 Pompe à carburant électrique ;

Sonde lambda.

20
19 Ventilateur de radiateur ;

Climatisation.

30
20 Feux de freinage ;

Régulateur de vitesse.

10
21 Éclairage de l’intérieur et du compartiment à bagages ;

Horloge ;

Un briquet ;

Verrouillage central ;

Indicateur multifonctionnel.

15
22 Radio 10
voir aussi:  Volkswagen LT (1996-2006) - boîte à fusibles

Fusibles supplémentaires

(sur support séparé)

A propos des relais
Fusible du relais du moteur ABS 30
Fusible principal du relais ABS 30
Fusible pour climatiseur standard 10
Fusible de la soufflerie d’air frais Climatronic 30
Fusible pour Climatronic 5
Fusible automatique pour les vitres électriques 20
Fixe + remorque 15
Dans le compartiment moteur, sur la cloison, au-dessus du servofrein.
Bougies de préchauffage pour moteurs diesel 50
