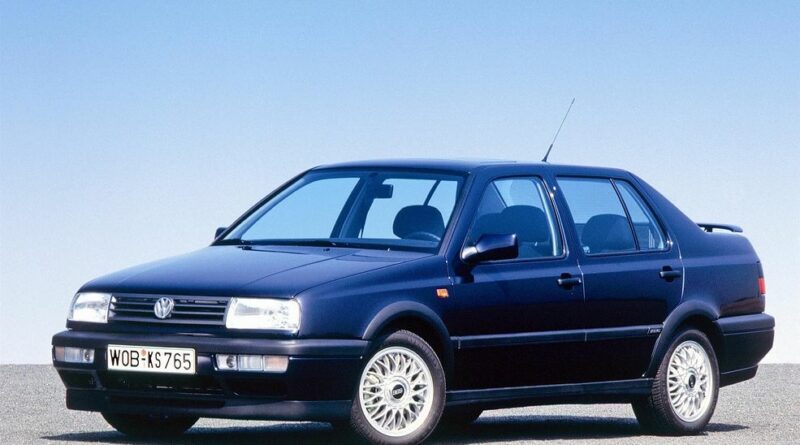

Système de boîte à fusibles Volkswagen Jetta (A3) 1992-1999
Année de fabrication : 1992, 1993, 1994, 1995, 1996, 1997, 1998 i 1999.
Emplacement de la boîte à fusibles
Situé sous le tableau de bord, du côté du conducteur. Appuyez sur les loquets et retirez le couvercle pour accéder aux fusibles.
Schéma de la boîte à fusibles
Affectation des fusibles et des relais dans le tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 10 A | Phare gauche (feux de croisement) ;
Réglage de la portée lumineuse |
| 2 | 10 A | Phare droit (feux de croisement) |
| 3 | 10 A | Éclairage de la plaque d’immatriculation |
| 4 | 15A | Système d’essuie-glace et de lave-glace arrière |
| 5 | 15A | Essuie-glace/lave-glace ;
Rondelles de phares. |
| 6 | 20A | Chauffage par ventilateur |
| 7 | 10 A | Feux de position (droite) |
| 8 | 10 A | Feux de position (gauche) |
| 9 | 20A | Lunette arrière chauffante |
| 10 | 15A | Feux de brouillard |
| 11 | 10 A | Phare gauche (feux de route) |
| 12 | 10 A | Phare droit (feux de route) |
| 13 | 10 A | Corne |
| 14 | 10 A | Feux de recul ;
Chauffage de la machine à laver ; Verrouillage central ; Miroirs latéraux électriques ; Chauffage des sièges ; Système de contrôle de la vitesse ; Vitres électriques. |
| 15 | 10 A | Indicateur de vitesse ;
Chauffage du collecteur d’admission. |
| 16 | 15A | Éclairage du tableau de bord ;
Indicateur ABS ; Indicateur SRS ; Toit ouvrant ; Thermotronique. |
| 17 | 10 A | Lumières d’urgence ;
Indicateurs de direction. |
| 18 | 20A | Pompe à carburant ;
Sonde lambda chauffée. |
| 19 | 30A | Ventilateur de radiateur ;
Relais de climatisation. |
| 20 | 10 A | Feux de signalisation |
| 21 | 15A | Éclairage intérieur ;
Éclairage de démarrage ; Verrouillage central ; Toit ouvrant. |
| 22 | 10 A | Système audio ;
Un briquet. |
| Relais | ||
| R1 | Climatisation | |
| R2 | Système d’essuie-glace et de lave-glace arrière | |
| R3 | Unité de commande du moteur | |
| R4 | Allumage | |
| R5 | Non utilisé | |
| R6 | Indicateur de direction | |
| R7 | Rondelles de phares | |
| R8 | Essuie-glace et lave-glace | |
| R9 | Ceintures de sécurité | |
| R10 | Feu de brouillard | |
| R11 | Corne | |
| R12 | Pompe à carburant | |
| R13 | Chauffage du collecteur d’admission | |
| R14 | Non utilisé | |
| R15 | Pompe ABS | |
| R16 | Feu de recul (Ecomatic) | |
| R17 | Feux de route (Eco-matic) | |
| R18 | Feux de croisement (Ecomatic) | |
| R19 | Climatisation de la climatisation 2.0/2.8 (1993) (fusible 30A) | |
| R20 | Interrupteur de verrouillage du démarreur | |
| R21 | Capteur d’oxygène | |
| R22 | Indicateur de ceinture de sécurité | |
| R23 | Pompe à vide (Ecomatic) | |
| R24 | Vitres électriques (fusible thermique 20A) |
