Volkswagen Jetta VI (2011-2017) – Boîte à fusibles

Volkswagen Jetta 6 – Schéma de la boîte à fusibles

Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Fusible de l’allume-cigare (prise de courant) dans la Volkswagen Jetta Le fusible F30 se trouve dans la boîte à fusibles de l’habitacle.

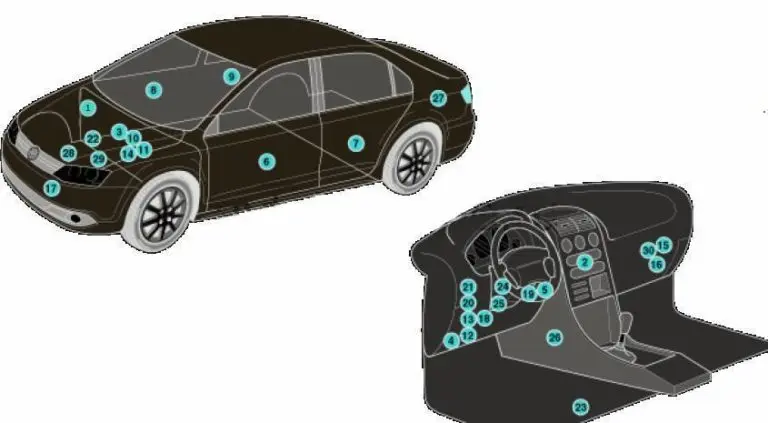

Emplacement des unités de commande

Description

1 Unité de contrôle électronique ABS
2 Unité de commande électronique pour la climatisation
3 Batterie
4 Connecteur de diagnostic (DLC)
5 Unité de diagnostic
6 Contrôleur de la porte du conducteur
7 Unité de commande électrique de la porte arrière gauche
8 Unité de commande électrique des portes passagers
9 Unité de commande électrique de la porte arrière droite
10 Module de commande électronique du moteur (ECM)
11 Boîte à fusibles / relais, compartiment moteur
12 Boîte à fusibles / relais, groupe d’instruments 1
13 Boîte à fusibles / relais, tableau de bord 2
14 Boîte de commande des bougies de préchauffage – boîte à fusibles / relais sous le moteur
15 Unité de contrôle de la portée des phares
16 Résistance du moteur du ventilateur de chauffage – à côté du moteur du ventilateur de chauffage
17 Signal sonore
18 Module de commande du commutateur d’allumage (modèles sélectionnés) – dans la boîte à fusibles / relais du tableau de bord 2
19 Télécommande pour le verrouillage central et le démarrage du moteur
20 Panneau de commande multifonctions – fonctions : système antivol, verrouillage central, système de charge, panneaux de fonction des portes, contrôle de la charge électrique, feux extérieurs, feux de position, ouverture du bouchon du réservoir, pompe à carburant, désembuage du rétroviseur, désembuage de la vitre arrière, klaxon, antidémarrage, clignotants / feux de détresse, éclairage du tableau de bord, éclairage intérieur, télécommande pour le verrouillage central et le démarrage du moteur, capteur de pluie / soleil, feux de freinage, essuie-glace / lave-glace.
21 Unité de commande du système de stationnement
22 Contrôleur de la direction assistée – sur la barre de direction
23 Unité de commande du chauffage du siège – sous le siège du conducteur
24 Unité de commande électronique de la colonne de direction
25 Unité de commande du verrouillage de la colonne de direction
26 Unité de contrôle électronique SRS
27 Unité de commande de l’équipement électrique de remorquage
28 Module de commande électronique de la transmission (ERM) (transmission DSG)
29 Module de commande électronique de la transmission (ERM) – avec commande automatique
30 Bloc stabilisateur de tension

Habitacle des passagers

Boîte à fusibles

Situé sous le volant, du côté gauche.

Description

Type 1

F1
F2 (5A) Blocage de la colonne de direction
F3 (10A) Tableau de bord
F4
F5
F6 (10A) Unité de contrôle multifonctionnelle
F7 (5A) Relais de feux de brouillard (AW0 uniquement) ;

Gradateur pour les interrupteurs et le groupe d’instruments (AW0 uniquement) ;

Éclairage de la plaque d’immatriculation ;

Unité de commande de puissance embarquée (AW1 uniquement).

F8 (7,5 A) Interrupteur de la pompe du lave-glace et du lave-phares ;

Pompe à lave-glace.

F9 (5A) Système SRS ;

Airbag.

F10 (10A) Commutateur de colonne de direction côté droit
F11
F12
F13 (5A) Rétroviseur intérieur électrochrome ;

Capteur de lumière ;

Contrôleur du système d’aide au stationnement ;

Capteur de pollution de l’air ;

Capteur de haute pression ;

Contrôleur de climatisation Climatronic ;

Capteur de pression des pneus ;

Interrupteur d’éclairage inversé ;

Résistance de chauffage de la buse du lave-glace gauche ;

Résistance de chauffage de la buse du lave-glace droit.

F14 (10A) Commutateur de la colonne de direction à gauche ;

Unité de contrôle ABS ;

Interrupteur de lumière ;

Unité de commande de la pompe à carburant.

F15 (10A) Variateur pour les interrupteurs et le groupe d’instruments ;

Contrôle de la portée des phares ;

Relais de chauffage auxiliaire ;

Compteur de masse d’air ;

Résistance de chauffage de la ventilation du carter ;

Phare avant gauche ;

Moteur de commande de mise à niveau du phare gauche ;

Phare droit ;

Moteur de contrôle de la portée des phares exécutifs droits.

F16 (10A) Gestion du moteur
F17
F18 (15A) Réflecteur gauche
F19 (15A) Réflecteur droit
F20 (10A) Contrôleur de transmission automatique ;

Contrôleur de capteur de levier de vitesse ;

Interrupteur Tiptronic ;

Contrôleur du système de climatisation ;

Commutateur d’allumage et de démarrage.

F21
F22 (10A) Commutateur de démarrage d’allumage ;

Boîte de conversion ;

Klaxon anti-vol ;

Capteur intérieur ;

Relais de sirène d’alarme ;

Relais de klaxon à deux tons.

F23 (10A) Unité de contrôle de l’alimentation électrique embarquée ;

Interrupteur de lumière ;

Capteur de pluie et de lumière ;

Capteur de champ magnétique pour la boussole.

F24 (10A) Unité de commande de puissance embarquée ;

Unité de commande pour l’éclairage adaptatif et le réglage de la portée des phares.

F25 (15A) Transmission
F26 (15A) Pompe de servofrein à vide
F27
F28 (40A) Chauffage du liquide de refroidissement ;

Relais de chauffage auxiliaire.

F29 (1A) Module de commande multifonctionnel
F30 (20A) Prises de courant Briquets
F31 (30A) Interrupteur d’éclairage
F32 (30A) Interrupteur d’éclairage
F33 (40A) Commutateur de mode de chauffage et de fonctionnement ;

Relais de la soufflerie d’air frais ;

Unité de contrôle de la climatisation ;

Interrupteur du ventilateur d’air frais.

F34 (15A) Phare gauche ;

Unité de contrôle du groupe d’instruments.

F35 (10A) Unité de commande de la colonne de direction ;

Unité de contrôle du groupe d’instruments ;

Interrupteur du klaxon ;

Interface de diagnostic du bus de données.

F36 (25A) Unité de contrôle multifonctionnelle
F37 (15A) Réflecteur gauche
F38 (15A) Réflecteur droit
F39 (15A) Phares de croisement
F40 (15A) Module de commande de la remorque
F41 (15A) Module de commande de la remorque
F42 (20A) Module de commande de la remorque
F43 (30A) Module de commande de la porte du passager
F44 (25A) Relais de la lunette arrière chauffante
F45 (25A) Contrôleur de la porte du conducteur ;

Contrôleur de la porte du passager avant.

F46 (25A) Commande de la porte arrière gauche ;

Contrôleur de hayon droit.

F47 (15A) Pompe à carburant
F48 (20A) Unité de contrôle multifonctionnelle
F49 (40A) Climatisation/chauffage
F50 (30A) Sièges chauffants
F51 (20A) Toit ouvrant
F52 (20A) Klaxon
F53 (15A) Sièges chauffants
F54 (15A) Feux de brouillard arrière
F55 (20A) Interrupteur d’éclairage ;

Interrupteur de la colonne de direction à gauche.

F56
F57 (15A) Système audio ;

Système de navigation.

F58 (1A / 30A) Téléphone d’émission/réception ;

Onduleur avec prise, 12V – 230V.

F59 (30A) Amplificateur de sortie du système audio
F60 (30A) Chauffage du liquide de refroidissement

Type 2

F1 (10A) Résistance de chauffage du jet de lave-glace
F2 (5A / 7,5A) Blocage de la colonne de direction
F3 (10A) Tableau de bord
F4 (2A/10A) Récepteur/émetteur téléphonique
F5 (7,5A) Feu de brouillard arrière gauche
F6 (10A) Module de contrôle multifonctionnel ;

Caméra d’inversion.

F7 (5A) Relais des feux de brouillard ;

Le variateur de lumière et le tableau de bord ;

Lampe de plaque d’immatriculation.

F8 (7,5 A) Interrupteur de la pompe du lave-glace et du lave-phares ;

Pompe à lave-glace.

F9 (5A) Module de contrôle d’airbag ;

(15A) Module de contrôle de reconnaissance de l’occupation des sièges.

F10 (10A) Commutateur de colonne de direction côté droit
F11 (10A) Réflecteur gauche, (réflecteur de décharge)
F12 (10A) Réflecteur droit, (réflecteur de décharge)
F13 (5A) Rétroviseur intérieur électrochrome ;

Capteur de lumière ;

Contrôleur du système d’aide au stationnement ;

Capteur de pollution de l’air ;

Capteur de haute pression ;

Contrôleur de climatisation ;

Bouton de contrôle de la pression des pneus ;

Bouton pour désactiver l’ASR et l’ESP ;

Interrupteur d’éclairage inversé ;

Interrupteur marche-arrêt ;

Résistance de chauffage pour la buse gauche de la machine à laver ;

Résistance de chauffage pour la buse droite de la machine à laver ;

Interrupteur de réglage du rétroviseur ;

Bouton de chauffage du rétroviseur extérieur ;

Contrôleur pour l’éclairage adaptatif et le réglage de la portée des phares.

F14 (10A) Commutateur de la colonne de direction à gauche ;

Contrôleur ABS ;

Contrôleur de la pompe à carburant ;

Contrôleur de détection de remorque ;

Stabilisateur de tension ;

Onduleur avec fiche, 12 V – 230 V ;

Interface de diagnostic du bus de données.

F15 (10A) Connecteur, 16 broches, (connecteur de diagnostic) ;

Le variateur de lumière et le tableau de bord ;

Réglage de la portée des phares ;

Relais de la soufflerie d’air frais ;

Compteur de masse d’air ;

Résistance de chauffage de la ventilation du carter ;

Unité de contrôle de l’amortissement des vibrations ;

Phare avant gauche ;

Portée de l’actionneur de commande du phare gauche ;

Réflecteur principal droit ;

Actionneur de commande de la portée du phare droit.

F16 (10A) Relais de la pompe de refroidissement auxiliaire ;

Pompe à carburant ;

Clé du moteur.

F17 (10A) Système anti-vol et son relais
F18 (15A) Réflecteur gauche
F19 (15A) Réflecteur droit
F20 (10A) Commutateur d’allumage et de démarrage ;

Interrupteur Tiptronic ;

Contrôleur de transmission automatique ;

Contrôleur de capteur de levier de vitesse ;

Contrôleur climatique ;

Récepteur radio pour chauffe-eau supplémentaire.

F21 (15A / 20A) Unité de contrôle de la puissance embarquée ;

Relais de klaxon à deux tons ;

Signal sonore élevé ;

Signal sonore faible.

F22 (7,5A / 20A) Commutateur d’allumage et de démarrage ;

Boîte de conversion ;

Capteur intérieur ;

Relais de la sirène d’alarme

Klaxon de l’alarme anti-vol.

F23 (10A) Unité de contrôle de l’alimentation électrique embarquée ;

Interrupteur de lumière ;

Capteur de pluie et de lumière ;

Capteur de champ magnétique pour la boussole.

F24 (10A) Module de commande de l’éclairage adaptatif et du réglage de la portée des phares
F25 (15A) Transmission ;

Sélecteur de transmission automatique.

F26 (15A) Pompe de servofrein à vide
F27 (1A) Câble spiralé d’airbag avec bague collectrice
F28 (40A) Relais pour le fonctionnement du chauffage auxiliaire
F29 (1A) Module de commande multifonctions, interrupteur d’allumage et de démarrage
F30 (20A) Douilles pour briquets
F31 (30A) Interrupteur d’éclairage
F32 (20A) Interrupteur d’éclairage
F33 (40A) Commutateur de mode de chauffage et de fonctionnement ;

Relais de la soufflerie d’air frais ;

Unité de contrôle de la climatisation ;

Interrupteur du ventilateur d’air frais.

F34 (15A) Feu de circulation à gauche ;

Feu de conduite à droite ;

Unité de contrôle du groupe d’instruments.

F35 (10A) Module de commande de la colonne de direction ;

Interface de diagnostic du bus de données ;

Interrupteur du klaxon.

F36 (25A) Unité de commande multifonctionnelle
F37 (15A) Lampe de gauche, lampe de jour
F38 (15A) Phare droit, feu de circulation diurne droit
F39 (20A) Relais de feux de croisement
F40 (15A) Module de commande de la remorque
F41 (15A) Module de commande de la remorque
F42 (20A) Module de commande de la remorque
F43 (30A) Module de commande de la porte du passager
F44 (30A) Relais de la vitre arrière chauffante ;

Fenêtre arrière chauffée ;

Unité de contrôle de puissance embarquée.

F45 (30A) Unité de commande de la porte du conducteur ;

Unité de commande de la porte du passager avant.

F46 (30A) Commande de la porte arrière gauche ;

Contrôleur de hayon droit.

F47 (15A) Pompe à carburant
F48 (20A) Unité de commande multifonctionnelle
F49 (40A) Ventilateur d’air frais ;

Unité de contrôle de la climatisation.

F50 (30A) Sièges chauffants
F51 (20A) Toit ouvrant
F52 (20A) Klaxon
F53 (15A) Commutateur de réglage lombaire du siège conducteur
F54 (15A) Relais d’éclairage antibrouillard
F55 (20A) Interrupteur d’éclairage ;

Interrupteur de la colonne de direction à gauche.

F56 (10A) Électronique de l’entraînement électrique et contrôle de la puissance
F57 (15A/25A) Système audio, Système de navigation
F58 (30A) Onduleur avec fiche, 12V
F59 (15A) Relais de libération du ventilateur ;

Batterie.

F60 (30A) Unité de commande de chauffage supplémentaire

Boîte de retransmission

Situé au-dessus de la boîte à fusibles.

voir aussi:  Volkswagen Caddy (2008-2010) - Boîte à fusibles

Type 1

Description

  1. Convertisseur, E-Box bas, (AW0)
  2. Relais du ventilateur d’alimentation
  3. Relais de fonctionnement du chauffage auxiliaire
  4. Relais de la pompe à carburant (PF), relais d’alimentation des composants du moteur, relais de la pompe auxiliaire du liquide de refroidissement.
  5. Relais du faisceau de passage
  6. Relais du ventilateur de soufflage
  7. Borne 75 Relais d’alimentation 1
  8. Relais de signalisation à deux tons, relais de lave-phares
  9. Relais de puissance (borne 50)
  10. Borne 15, relais de puissance 2
  11. Relais de la lunette arrière chauffante
  12. Relais de pompe à carburant 2, relais résistant à la chaleur, relais d’injecteur de démarrage à froid, relais d’amorçage de carburant
  13. Relais d’alimentation (borne 50)
  14. Borne 15, relais de puissance
  15. Relais d’éclairage antibrouillard

Type 2

Description

  • R1 – Relais de signalisation à deux tons, relais de lave-phares
  • R2 – Relais de puissance (borne 50), relais du démarreur 2
  • R3 – relais de la pompe à carburant, relais de démarrage à froid
  • R4 – Relais de la pompe de circulation du réfrigérant, relais de la pompe à carburant
  • R5 – Borne 75, Relais de puissance 1
  • R6 – Relais de puissance (borne 50), relais du démarreur
  • R7 – Terminal 15, Relais de puissance
  • R8 – Relais des feux de croisement
  • R9 – Borne 15, Relais d’alimentation 2
  • R10 – Terminal 75, relais de puissance 1, changement d’étape
  • R11 – Relais d’antibrouillard, relais de ventilateur
  • R12 – Convertisseur

Compartiment moteur

Il est situé sur le côté droit, à côté de la batterie, et est recouvert d’un couvercle de protection.

Description

F1
F2 (10A/15A) Gestion du moteur ;

Relais de puissance de l’électronique du moteur.

F3 (5A) Moteur du ventilateur de refroidissement ;

Relais de chauffage.

F4 (5A/10A/15A) Gestion du moteur ;

Pompe de refroidissement ;

Chauffage de la sonde lambda.

F5 (5A/10A/20A) Chauffage de la sonde Lambda ;

Pompe de puissance de diagnostic ;

Compteur de masse d’air ;

Pompe à vide de freinage.

F6 (5A/10A/15A) Pompe de diagnostic du système de carburant ;

Vanne d’arrêt du réservoir de carburant ;

Relais de la pompe à air secondaire.

F7 (5A / 20A) Gestion du moteur (bobine d’allumage) ;

Régulateur de pression de carburant.

F8 (10A) Gestion du moteur (corps de papillon, soupape de décharge, régulateur de pression d’embrayage)
F9 (5A/15A) Contrôle des bougies de préchauffage ;

Relais de la pompe à carburant.

F10 (5A) Capteur de vitesse ;

Interrupteur du feu de freinage ;

Relais de propulsion du frein.

F11
F12 (5A / 20A) Pompe de circulation du liquide de refroidissement ;

Bobine d’allumage.

F13 (5A) Pompe à eau ;

(20A) Relais de servo-frein.

F14 (5A) Gestion du moteur, relais principal
F15 (30A) Boîte du régulateur de tension
F 16 (30A) Système ABS/ESP
F17 (30A) Transmission
F18 (20A) Boite de vitesse mécatronique DSG
F19 (1A) Module de commande multifonctionnel
F20 (30A) Nettoyeur et laveuse de relais
F21 (50A) Pompe à air d’échappement
F22 (40A) Chauffe-air auxiliaire
F23 (40A) Système ABS/ESP
F24 (50A) Module de commande de la remorque
F25 (50A) Circuits principaux d’allumage, borne 15 du relais de puissance
F26 (60A) Bougies de préchauffage ;

(40A) Relais de la pompe à air secondaire.

F27 (50/60A) Moteur du ventilateur de refroidissement
F28 (40A) Module de commande multifonctionnel
F29 (40A) Unité de commande multifonctionnelle
F30 (50A) Circuits auxiliaires
F31 (30A) Amplificateur de sortie du système audio
F32 (40A) Chauffage du liquide de refroidissement
voir aussi:  Volkswagen Golf VIII (2019-2021) - boîte à fusibles et relais

Affectation des relais

  1. Relais de la pompe à air secondaire
  2. Relais de la pompe de refroidissement
  3. Relais d’alimentation en air, borne 30 relais d’alimentation
  4. Relais de bougie de préchauffage

Section de connexion des fusibles

Des fusibles de forte puissance sous forme de liaisons fusibles sont situés sur le côté.

Description

  • 508 – raccord fileté (30) sur l’unité de commutation
  • Générateur SA1 – 200A
  • SA2 – 200A
  • SA3 – Contrôle 80A
  • SA4 – Fusibles de puissance 80A, cl. 30, de la pièce

Laisser un commentaire
