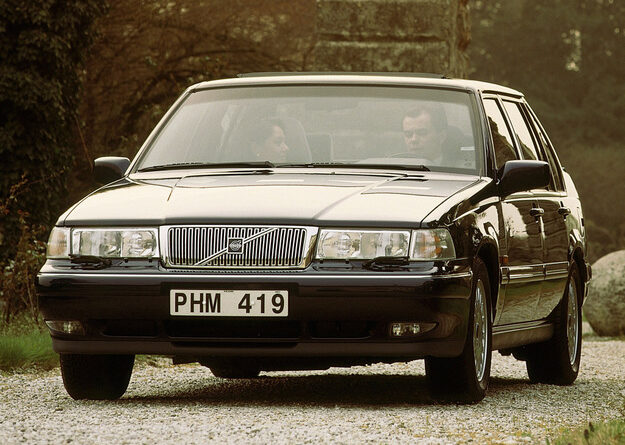

Volvo 960 (1995-1997) – schéma des boîtes à fusibles
Année de production : 1995, 1996, 1997
Fusible d’allumage (prise électrique) sur Volvo 960 (1995-1997). Le fusible 10 est dans la boîte à fusibles de l’habitacle.
Boîte à fusibles
Les fusibles sont situés à trois endroits différents dans la voiture :
Fusibles dans la boîte à fusibles principale (11A) protéger l’ensemble du système électrique.
Fusibles dans la boîte à relais/fusibles (11B). Protégez les fonctions et les composants électriques dans le compartiment moteur.
Boîte à fusibles du compartiment passager (11C). Contient des fusibles qui protègent diverses fonctions à l’intérieur de la voiture.
Boîte à fusibles principale (boîte 11A), dans la batterie.
| Article | Description | Ampères [A] |
| 1 | Fusibles 11 C / 1-1 1 C / 4,
Relais de surcharge X + |
50 |
| 2 | Fusibles 11C / 13-11C / 18,
fusible automatique, 11 CICB 1, Relais pour feux de brouillard avant |
50 |
| 3 | Relais de surcharge 151 | 50 |
| 4 | Fusible 11811, fusibles 11812-11817
(par le biais du relais principal du système d’injection de carburant) |
50 |
| 5 | Modulateur ABS | 50 |
| 6 | Fusibles 118116-118118,
le relais du démarreur, relais de pompe à air |
50 |
| 7 | Relais du ventilateur de refroidissement du moteur (FC) | 50 |
| 8 | Relais pour les feux de position,
feux de stationnement, Relais principal avec capteur avertissement de défaillance de la lampe |
50 |
Boîte à relais/fusibles (boîte B)
| Article | Description | Ampères [A] |
| 1 | Module de commande du moteur (ECM),
le commutateur d’allumage, module de commande AW30-40 / 43 |
5 |
| 2 | Relais A/C | 5 |
| 3 | Sondes lambda chauffées (H02S),
relais de pompe à impulsion système d’injection d’air secondaire (PAIR), système d’injection d’air secondaire électrovanne, vanne EVAP, Vanne d’arrêt de l’absorption EVAP |
15 |
| 4 | Relais de la pompe à carburant | 15 |
| 5 | Injecteurs,
le capteur de masse d’air maintenant (MAF), la valve de contrôle de l’air de ralenti (lAC), module de commande du moteur (ECM) |
15 |
| 6 | Module de contrôle AW30-40 / 43 | 15 |
| 7 | Bobines d’allumage | 25 |
| 8 | Feux de brouillard avant | 25 |
| 9 | Réservation | – |
| 10 | Feux de stationnement,
les feux de la plaque d’immatriculation, crochet de remorquage, relais de feux antibrouillard avant |
15 |
| 11 | Feux de stationnement,
barre d’attelage |
15 |
| 12 | Feu de circulation à gauche,
Relais pour feux de brouillard avant (Japon) |
15 |
| 13 | Faisceau haut droit,
Feu de signalisation, Accessoires |
15 |
| 14 | Feux de croisement gauche | 15 |
| 15 | Feux de croisement vers la droite | 15 |
| 16 | Interrupteur solénoïde de la climatisation
(A/C) |
15 |
| 17 | Corne | 15 |
| 18 | Accessoire | – |
| Relais | Description |
| A | Pompe d’injection d’air pulsé secondaire
(PAIR) (2/53) |
| B | Réserve |
| C | Relais principal du système d’injection de carburant
(2132) |
| D | Réserve |
| E | Réservation |
| F | NC (2/22) |
| G | Feux de brouillard avant (212) |
| H | Réserve |
| J | Bobines d’allumage (2/46) |
| K | Moleur initiale (2/35) |
| L | Relais de contrôle du débit (213) |
| M | Phares Mirker (2/61) |
| N | Horn (2/17) |
| 2/1 | Relais de phares |
| 2/11 | Relais du ventilateur de refroidissement du moteur (FC) |
| 2/16 | Relais d’essuie-glace intermittent de hayon |
| 2/20 | Lève-glace électrique à commande automatique
Désactiver le relais |
Boîte à fusibles de l’habitacle (boîte 11C)
| Article | Description | [A] | |
| 1 | Rétroviseurs extérieurs | 30+ | 25 (30) |
| 2 | Alarme antivol pour voiture,
verrouillage central |
30+ | 20 |
| 3 | Feux de stop (frein),
interrupteur d’éclairage |
30+ | 15 |
| 4 | Commutateur d’allumage, inhibiteur de démarrage électronique
(immobilisateur) |
30+ | 10 |
| 5 | Réservation | X + | – |
| 6 | Essuie-glace,
l’essuie-phare, courrier |
X + | 25 |
| 7 | Unité climatique | X + | 20 |
| 8 | Siège passager électrique,
Miroirs latéraux électriques, Laveuse/ nettoyeuse de queue, l’éclairage des instruments et du tableau de bord, capteur externe tel11l, capteur de température |
X + | 15 |
| 9 | Radio | X + | 15 |
| 10 | Réglage de la portée des phares,
Un briquet, Accessoires |
X + | 15 |
| 11 | Relais de verrouillage central,
éclairage intérieur retardé (40), AWJ0.40/43 sélecteur de mode de conduite, frein de démarrage électronique (immobilisateur), indicateur de position du sélecteur de vitesse (S90N90), sirène d’alarme |
15A + | 5 |
| 12 | ABS | 15A + | 5 |
| 13 | Regardez,
Éclairage supplémentaire, Boîte à gants, les voyants de porte ouverte, éclairage cosmétique en miroir, capteur de bris de verre |
30+ | 10 |
| 14 | Alarme antivol pour voiture
Système de verrouillage central télécommandé, connecteur de liaison de données (DLC), sirène d’alarme |
30+ | 10 |
| 15 | Antenne de puissance,
feux de circulation, feu de circulation, crochet de remorquage |
30+ | 20 |
| 16 | Accessoires | 20 | |
| 17 | Signaux de virage,
feux de détresse, voiture anti-vol, verrouillage central à distance |
30+ | 20 |
| 18 | Radio, changeur de CD | 30+ | 15 |
| 19 | Lampe d’inversion (de marche),
clignotant, le régulateur de vitesse, relais de feux de croisement (DIM – DIP) |
15l + | 15 |
| 20 | Interrupteur d’éclairage | 15l + | 15 |
| 21 | Rappel de ceinture de sécurité,
fermeture de l’équipe, Capteur d’avertissement de défaillance des feux arrière, crochet de remorquage, capteur de température des gaz d’échappement |
15l + | 5 |
| 22 | Siège chauffant côté gauche | 15l + | 15 |
| 23 | Siège latéral droit chauffé | 15l + | 15 |
| 24 | Feu arrière | 15l + | 5 |
Fusibles automatiques 11C
| Article | Description | [A] | |
| CB1 | Sièges électriques | 30+ | 30 |
| CB2 | Vitres électriques,
rouleau de protection solaire |
15l + | 30 |
