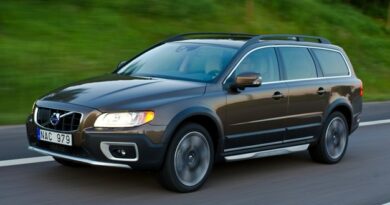

Volvo XC70 (2012) – schéma de la boîte à fusibles
Année de fabrication : 2012.
Fusible d’allumage (prise électrique) dans le Volvo XC70 (2012). Le fusible 22 est-il dans le porte-fusible de la boîte à gants ?
Fusibles – compartiment moteur
A – Couverture du compartiment moteur
B – Compartiment moteur avant
C – Compartiment inférieur du moteur
| Numéro | Description | Ampères [A] |
| 1 | Disjoncteur | 50 |
| 2 | Disjoncteur | 50 |
| 3 | Disjoncteur | 60 |
| 4 | Disjoncteur | 60 |
| 5 | Disjoncteur | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Pare-brise* avant | 40 |
| 9 | Nettoyeurs | 30 |
| 10 | – | – |
| 11 | Ventilateur du système de climatisation | 40 |
| 12 | – | |
| 13 | Pompe ABS | 40 |
| 14 | Vannes ABS | 20 |
| 15 | – | – |
| 16 | Nivellement actif de la lumière dans les coins*. | 10 |
| 17 | Module électrique central | 20 |
| 18 | ABS | 5 |
| 19 | Force de direction dépendant de la vitesse*. | 5 |
| 20 | Module de contrôle du moteur (ECM) ;
Transmission ; SRS. |
10 |
| 21 | Gicleurs de lave-glace chauffants*[19659073 | 10 |
| 22 | – | – |
| 23 | Panneau d’éclairage | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Relais – boîte du compartiment moteur | 5 |
| 28 | Lumières supplémentaires* | 20 |
| 29 | Corne | 15 |
| 30 | Module de commande du moteur (ECM) | 10 |
| 31 | Module de commande pour le système automatique
Transmission. |
15 |
| 32 | Compresseur d’air conditionné | 15 |
| 33 | Bobine de compresseur – climatisation | 5 |
| 34 | Relais de démarrage | 30 |
| 35 | Bobines d’allumage ;
Condensateur. |
20 |
| 36 | Module de commande du moteur | 10 |
| 37 | Système d’injection ;
Compteur de masse d’air ; Module de contrôle du moteur. |
15 |
| 38 | Compresseur de la climatisation ;
Soupapes du moteur ; Module de contrôle du moteur. |
10 |
| 39 | Valve EVAP ;
Sonde lambda chauffée. |
15 |
| 40 | – | – |
| 41 | Détection des fuites de carburant | 5 |
| 42 | – | – |
| 43 | Ventilateur de refroidissement | 80 |
| 44 | Direction assistée électro-hydraulique. | 100 |
Fusibles – boîte à gants
Boîte fusibles A: Fusibles généraux
Boîte à fusibles BFusibles de l’unité de commande
Éléments : boîte à fusibles A
| Numéro | Description | Ampères [A] |
| 1 | Commutateur automatique pour le système d’infodivertissement i
16-20 fusibles. |
40 |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Prise 12 V (compartiment à bagages) | 15 |
| 8 | Commande de la porte du conducteur | 20 |
| 9 | Commandes de la porte du passager | 20 |
| 10 | Commandes sur la porte arrière droite du passager. | 20 |
| 11 | Commandes sur la porte arrière gauche du passager. | 20 |
| 12 | Conduite sans clé | 20 |
| 13 | Siège conducteur motorisé*[19659193 | 20 |
| 14 | Siège passager avant à commande électrique*. | 20 |
| 15 | Appuie-tête rabattables sur les sièges arrière*. | 15 |
| 16 | Module de commande du système d’info-divertissement | 5 |
| 17 | Système d’audio-navigation :
amplificateur, Radio satellite SiriusXM™*. |
10 |
| 18 | Système d’info-divertissement | 15 |
| 19 | Kit mains libres Bluetooth pour voiture | 5 |
| 20 | Système de divertissement pour sièges arrière (RSE)* | 7,5 |
| 21 | Toit ouvrant électrique* ;
L’éclairage est une courtoisie de ; Capteur du système de climatisation. |
5 |
| 22 | Prises 12 V ;
Un briquet. |
15 |
| 23 | Siège arrière chauffant
(côté passager) |
15 |
| 24 | Siège arrière chauffant
(côté conducteur) |
15 |
| 25 | – | – |
| 26 | Siège passager avant chauffé*. | 15 |
| 27 | Siège conducteur chauffant*. | 15 |
| 28 | Assistance au stationnement* ;
Module de commande de l’attelage de remorque* ; caméra d’aide au stationnement*. |
5 |
| 29 | Module de contrôle de la transmission aux quatre roues*. | 5 |
| 30 | Système de châssis actif*. | 10 |
Éléments : boîte à fusibles B
| Numéro | Description | Ampères [A] |
| 1 | Essuie-glace de la porte arrière | 15 |
| 2 | – | – |
| 3 | Éclairage supplémentaire sur la façade ;
Commande de la vitre de la porte du conducteur ; Siège(s) à réglage électrique* ; Système de commande sans fil HomeLInk®*. |
7,5 |
| 4 | Tableau de bord | 5 |
| 5 | Régulateur de vitesse adaptatif ;
Alerte anti-collision*. |
10 |
| 6 | Éclairage supplémentaire ;
Détecteur de pluie*. |
7,5 |
| 7 | Module de volant | 7,5 |
| 8 | Verrouillage central :
porte de remplissage de carburant |
10 |
| 9 | Lave-vitre arrière | 15 |
| 10 | Lave-glace | 15 |
| 11 | Déverrouiller le hayon | 10 |
| 12 | – | 10 |
| 13 | Pompe à carburant | 20 |
| 14 | Panneau de commande du système de climatisation ;
Alarme détecteur de mouvement*. |
5 |
| 15 | – | – |
| 16 | Alarme, système de diagnostic embarqué | 5 |
| 17 | – | – |
| 18 | Système d’airbag ;
Capteur de poids du passager. |
10 |
| 19 | Système d’alerte en cas de collision*. | 5 |
| 20 | Pédale d’accélérateur ;
Fonction de gradation automatique des rétroviseurs ; Sièges arrière chauffants*. |
7,5 |
| 21 | – | – |
| 22 | Feux de signalisation | 5 |
| 23 | Actionneur de plafond*. | 20 |
| 24 | Immobilisateur | 5 |
Fusibles – compartiment de charge
| Numéro | Description | Ampères [A] |
| 1 | Frein de stationnement électrique
(côté gauche). |
30 |
| 2 | Frein de stationnement électrique
(côté droit). |
30 |
| 3 | Lunette arrière chauffante | 30 |
| 4 | Prise de remorquage 2* | 15 |
| 5 | Porte arrière à commande électrique*. | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Prise de remorquage 1* | 40 |
| 12 | – | – |
