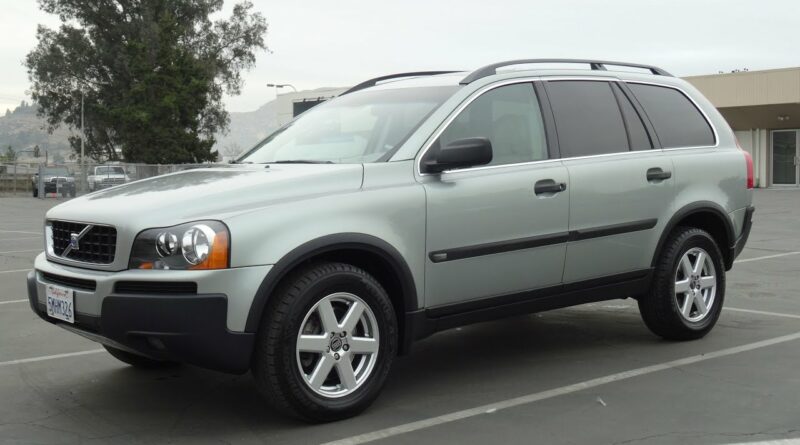

Volvo XC90 (2005) – schéma de la boîte à fusibles
Année de fabrication : 2005.
Fusible de l’allume-cigare (prise de courant) dans le Volvo XC90 Le fusible 11 se trouve dans la boîte à fusibles de l’habitacle.
Fusibles – compartiment moteur
| Non. | Description | Ampères [A] |
| 1 | – | – |
| 2 | Lumières supplémentaires (en option) | 20 |
| 3 | – | – |
| 4 | Capteurs d’oxygène | 20 |
| 5 | Réchauffeur de ventilation du carter ;
Vannes solénoïdes ; Capteur de fuite de carburant. |
10 |
| 6 | Capteur de débit massique d’air ;
Module de contrôle du moteur ; Injecteurs. |
15 |
| 7 | – | – |
| 8 | Compresseur de la climatisation ;
Capteur de position de la pédale d’accélérateur ; Ventilateur électronique du boîtier. |
10 |
| 9 | – | – |
| 10 | – | – |
| 11 | Bobines d’allumage | 20 |
| 12 | – | – |
| 13 | Nettoyeurs | 25 |
| 14 | ABS | 30 |
| 15 | Rondelles de phares | 35 |
| 16 | – | – |
| 17 | Faisceaux de croisement du côté du conducteur | 20 |
| 18 | Feux de stationnement avant | 15 |
| 19 | ABS | 30 |
| 20 | Feux de croisement côté passager | 20 |
| 21 | Pompe à carburant | 15 |
| 22 | Démarreur | 35 |
| 23 | Module de contrôle du moteur ;
Relais moteur. |
10 |
| 24 | – | – |
Fusibles dans l’habitacle (sur le bord du tableau de bord)
| Non. | Description | Ampères [A] |
| 1 | Souffleur – système de chauffage | 30 |
| 2 | Amplificateur de son | 30 |
| 3 | Siège conducteur à réglage électrique
Électrique (en option). |
25 |
| 4 | Siège passager électrique
Électrique (en option). |
25 |
| 5 | Porte du conducteur –
verrouillage central, fenêtres électriques, miroir extérieur. |
25 |
| 6 | Porte du passager avant –
verrouillage central, fenêtres électriques, miroir extérieur. |
25 |
| 7 | – | – |
| 8 | – | – |
| 9 | Audio, système de navigation (en option) | 10 |
| 10 | Diagnostic embarqué ;
Interrupteur de lumière ; Capteur d’angle du volant ; Module de volant. |
5 |
| 11 | Allumage, SRS ;
Module de contrôle du moteur ; Immobilisateur. |
7,5 |
| 12 | Éclairage au plafond ;
Module de contrôle électronique supérieur. |
10 |
| 13 | Toit ouvrant (en option) | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Fusibles (suite)
| Non. | Description | Ampères [A] |
| 1 | Siège passager chauffant (en option) | 15 |
| 2 | Siège conducteur chauffant (en option) | 15 |
| 3 | Corne | 15 |
| 4 | – | – |
| 5 | Système de sonorisation | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Sirène d’alarme | 5 |
| 9 | Alimentation du commutateur du feu de freinage | 5 |
| 10 | Tableau de bord, système d’air conditionné ;
Siège du conducteur à commande électrique ; Capteur de poids des passagers (US). |
10 |
| 11 | Prise 12 V – sièges avant et arrière | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | ABS, STC/DSTC | 5 |
| 16 | Direction assistée ;
Phares bi-xénon actifs (en option). |
10 |
| 17 | Feu de brouillard avant
du côté du conducteur (facultatif). |
7,5 |
| 18 | Feu de brouillard avant
du côté du passager (en option). |
7,5 |
| 19 | – | – |
| 20 | – | – |
| 21 | Module de commande de la boîte de vitesses | 10 |
| 22 | Feux de position du côté du conducteur | 10 |
| 23 | Feux de position du côté passager | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Siège passager électrique
Électrique (en option). |
5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Pompe à vide | 20 |
| 34 | Pompe – lave-glace
avant et arrière. |
15 |
| 35 | – | – |
| 36 | – | – |
Fusibles dans le coffre
Les fusibles de l’espace de chargement sont situés derrière le panneau du côté conducteur de l’espace de chargement.
| Non. | Description | Ampères [A] |
| 1 | Lampes d’appoint | 10 |
| 2 | Feux de stationnement, feux de brouillard ;
Éclairage du compartiment de chargement ; Éclairage de la plaque d’immatriculation ; Feux de stop. |
20 |
| 3 | Accessoires | 15 |
| 4 | – | – |
| 5 | Module électronique arrière | 10 |
| 6 | Système de navigation (en option) ;
Récepteur radio ; Divertissement sur le siège arrière (accessoires). |
7,5 |
| 7 | Câblage de la remorque (30 fils) | 15 |
| 8 | Prise 12 V dans le coffre | 15 |
| 9 | Porte arrière côté passager –
le soulèvement du verre, fonction de désactivation du pare-brise. |
20 |
| 10 | Porte arrière côté conducteur –
lève-vitre, fonction de désactivation du pare-brise. |
20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Subwoofer (en option) ;
Climatisation arrière (en option). |
15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Accessoires audio | 5 |
| 18 | – | – |
| 19 | Essuie-glace de hayon | 15 |
| 20 | Câblage de la remorque (15 fils) | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Quatre roues motrices | 7,5 |
| 24 | Système de châssis Four-C (en option) | 15 |
| 25 | – | – |
| 26 | Assistant de parking | 5 |
| 27 | Fusible principal :
câblage de la remorque, Quatre-C, assistance au parc, quatre roues motrices. |
30 |
| 28 | Système de verrouillage central | 15 |
| 29 | Éclairage du côté du conducteur de la remorque :
feux de stationnement, tourner les signaux. |
25 |
| 30 | Éclairage de la remorque côté passager :
Lumière de parking, le feu de freinage, Feu de brouillard, indicateur. |
25 |
| 31 | Fusible principal : fusibles 37 et 38 | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Lunette arrière chauffante | 20 |
| 38 | Lunette arrière chauffante | 20 |
