Audi A5 et S5 (2017-2020…) – boîte à fusibles

Audi A5 et S5 (2017-2020…) – boîte à fusibles

Audi A5 et S5 (2017-2020…) – diagramme de la boîte à fusibles

Année de fabrication : 2017, 2018, 2019, 2020.

Emplacement de la boîte à fusibles

Compartiment passagers

Il y a deux bandes de fusibles dans la cabine.

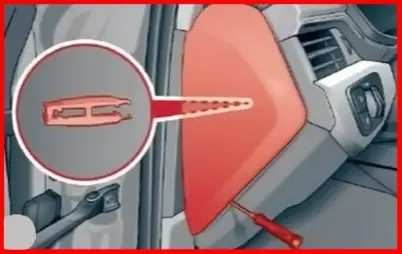

Le premier se trouve à l’avant du cockpit (du côté du conducteur).

Le second est situé dans le repose-pieds du conducteur dans les véhicules dont le volant est à gauche ou derrière le couvercle dans l’espace pour les jambes du passager avant dans les véhicules dont le volant est à droite.

Botte

Situé derrière le panneau de garniture sur le côté gauche du compartiment arrière.


Diagrammes des boîtes à fusibles

Panneau de fusibles du cockpit

Affectation des fusibles sur le côté gauche du tableau de bord (2017-2019).

Non. Description
1 2017-2018 :

Non utilisé ;

2019 :

Ouverture / démarrage du véhicule (NFC)

2 Téléphone
4 Écran principal
5 Interface musicale Audi ;

Port de charge USB.

6 Commandes de la climatisation avant
7 Blocage de la colonne de direction
8 Affichage du système d’info-divertissement
9 Groupe d’instruments
10 Unité d’information et de divertissement
11 Interrupteur d’éclairage
12 Electronique de la colonne de direction
13 2017-2018 :

Non utilisé ;

2019 :

Capteur de particules pour la climatisation.

14 Système d’info-divertissement
16 Chauffage du volant

Panneau de fusibles du pied

Véhicules avec roue motrice à gauche

Véhicules à conduite à droite

Affectation des fusibles dans le compartiment des jambes (2017-2019)

Non. Description
Panneau de fusibles A (marron)
A2 2017-2018 :

Capteur de débit massique d’air ;

Réglage de l’arbre à cames ;

Pompe de refroidissement de l’air de suralimentation ;

2019 :

Composants du moteur.

A3 2017-2018 :

Orifices d’échappement ;

Injecteurs de carburant ;

Entrée du radiateur ;

2019 :

Orifices d’échappement ;

Injecteurs de carburant ;

Entrée du radiateur ;

Chauffage du carter de vilebrequin.

A4 2017-2018 :

Pompe à vide ;

Pompe à eau chaude ;

Capteur de particules ;

Capteur de biodiesel ;

2019 :

Pompe à vide ;

Pompe à eau chaude ;

Capteur de NOx ;

Capteur de particules ;

Capteur de biodiesel ;

Port d’échappement.

A5 Capteur de feux de freinage
A6 Soupapes du moteur ;

Réglage de l’arbre à cames.

A7 2017-2018 :

Capteur d’oxygène chauffé ;

Capteur de débit massique d’air ;

2019 :

Capteurs d’oxygène chauffés ;

Capteur de débit massique d’air ;

Pompe à eau.

A8 2017-2018 :

Pompe à eau ;

Pompe à haute pression ;

Valve de contrôle haute pression ;

2019 :

Pompe à eau ;

Pompe à haute pression ;

Soupape de régulation de la haute pression ;

Capteur de débit d’air massique ;

Composants du moteur.

A9 2017-2018 :

Pompe à eau chaude ;

2019 :

Pompe à eau chaude ;

Relais motorisé.

A10 Capteur de pression d’huile ;

Capteur de température d’huile.

A11 2017-2018 :

Capteur de position de la pédale d’embrayage ;

2019 :

Capteur de position de la pédale d’embrayage ;

Démarrage du moteur ;

Pompe à eau

A12 2017-2018 :

Soupapes du moteur ;

2019 :

Soupapes du moteur ;

Support de moteur

A13 Ventilateur de radiateur
A14 2017-2018 :

Injecteurs de carburant ;

2019 :

Injecteurs de carburant ;

Module de contrôle du moteur.

A15 2017-2018 :

Bobines d’allumage ;

2019 :

Bobines d’allumage ;

Capteurs d’oxygène chauffés.

A16 Pompe à carburant
Panneau de fusibles B (rouge)
B1 Système d’alarme anti-vol
B2 Module de commande du moteur
B3 Soutien lombaire
B4 Mécanisme de sélection automatique de la transmission
B5 Corne
B6 Frein de stationnement électromécanique
B7 Module de contrôle de la porte
B8 Éclairage de la doublure intérieure
B9 2017-2018 :

Non utilisé ;

2019 :

Système d’appel d’urgence.

B10 Module de contrôle des coussins gonflables
B11 Contrôle électronique de la stabilité (ESC)
B12 Connecteur de diagnostic ;

Détecteur de lumière et de pluie

B13 Système de contrôle de la climatisation
B14 Module de commande de la porte avant droite
B15 Compresseur d’air conditionné
B16 2017-2018 :

Non utilisé ;

2019 :

Réchauffement du cou gauche.

Panneau de fusibles C (noir)
C1 Chauffage des sièges avant
C2 Essuie-glaces
C3 Electronique du phare gauche
C4 Toit panoramique en verre
C5 Module de commande de la porte avant gauche
C6 Douilles
C7 2017-2018 :

Module de commande du hayon droit ;

2019 :

Module de contrôle de la porte ;

Régulateur de fenêtre arrière droite.

C8 Module de commande AWD
C9 Electronique du phare droit
C10 Les lave-glaces ;

Rondelles de phares.

C11 2017-2018 :

Module de commande de la porte arrière gauche ;

2019 :

Module de contrôle de la porte ;

Régulateur de fenêtre arrière gauche.

C12 2017-2018 :

Non utilisé ;

2019 :

Chauffage du parking

Panneau de fusibles D (noir)
D1 2017-2018 :

Ventilation des sièges, rétroviseur ;

Système de climatisation ;

Contrôle du système de climatisation arrière ;

Chauffage du pare-brise ;

Chauffage du cou ;

Témoin de l’airbag du passager avant ;

2019 :

Ventilation du siège ;

Rétroviseur ;

Commandes de la climatisation arrière ;

Chauffage du pare-brise ;

Chauffage du cou ;

Témoin de l’airbag du passager avant ;

Diagnostic du hayon.

D2 2017-2018 :

Passerelle ;

Système de contrôle de la climatisation ;

2019 :

Non utilisé.

D3 Réglage du bruit de l’actionneur et du bruit de l’échappement
D4 Capteur de position de la pédale d’embrayage
D5 2017-2018 :

Démarrer le moteur ;

2019 :

Démarrage du moteur ;

Arrêt d’urgence.

D6 2017-2018 :

Non utilisé ;

2019 :

Passerelle.

D7 Port de charge USB à l’arrière
D8 HomeLink (ouvreur de porte de garage)
D9 2017-2018 :

Régulateur de vitesse adaptatif ;

2019 :

Régulateur de vitesse adaptatif ;

Télécommande.

D10 2017-2018 :

Non utilisé ;

2019 :

Son extérieur ;

Module de pédale de commande.

D11 Caméra vidéo
D12 Phare à DEL matriciel et phare à DEL droit
D13 Phare à DEL matriciel et phare à DEL gauche
D14 2017-2018 :

Non utilisé ;

2019 :

Valve de refroidissement du liquide de transmission

D15 2017-2018 :

Non utilisé ;

2019 :

Alarme et système mains libres.

D16 2017-2018 :

Non utilisé ;

2019 :

Préparation du divertissement sur les sièges arrière

Panneau de fusibles E (rouge)
E1 Bobines d’allumage
E2 2017-2018 :

Non utilisé ;

2019 :

Compresseur d’embrayage, système GNC ;

Soupapes du moteur.

E5 2017-2018 :

Coussin de moteur ;

2019 :

Phare avant gauche

E6 Transmission automatique
E7 Tableau de bord
E8 Système de climatisation (soufflerie)
E9 2017-2018 :

Coussin de moteur ;

2019 :

Phare droit.

E10 Contrôle dynamique
E11 Démarrage du moteur

Boîte à fusibles du compartiment à bagages

Affectation des boîtes à fusibles du coffre à bagages (2017-2019)

Non. Description
Panneau de fusibles A (noir)
A2 Dégivrage du pare-brise
A3 Dégivreur de pare-brise
A5 Contrôle de la suspension
A6 Transmission automatique
A7 Désembuage de la lunette arrière
A8 Chauffage des sièges arrière
A9 2017-2018 :

Feux arrière ;

2019 :

Feux arrière gauche.

A10 2017-2018 :

Tendeur de ceinture de sécurité gauche ;

2019 :

Module de contrôle de l’airbag.

A11 2017-2018 :

Verrouillage central ;

2019 :

Verrouillage central du couvercle du coffre ;

amec sur le réservoir ;

Pare-soleil arrière.

A12 2017-2018 :

Couvercle de coffre électrique ;

Chauffe-cou gauche ;

2019 :

Couvre-bottes.

Panneau de fusibles B (rouge)
B6 2017-2018 :

Non utilisé ;

2019 :

Interruption de l’alimentation de la batterie.

Panneau de fusibles C (marron)
C2 Téléphone, m

Prétensionneur de ceinture de sécurité

C3 Soutien lombaire
C4 Assistance latérale Audi
C6 2017-2018 :

Capteurs à ultrasons ;

2019 :

Capteurs à ultrasons ;

Système de contrôle de la pression des pneus.

C7 2017-2018 :

Non utilisé ;

2019 :

Ouverture / démarrage du véhicule (NFC).

C8 2017-2018 :

Module intelligent (réservoir) ;

2019 :

Récepteur radio de chauffage auxiliaire ;

Module intelligent (réservoir de carburant).

C9 Unité de commande supérieure
C10 2017-2018 :

Non utilisé ;

2019 :

Tuner TV, passerelle.

C11 2017-2018 :

Batterie de 12 V ;

2019 :

Module de contrôle de la batterie auxiliaire.

C12 HomeLink (ouvreur de porte de garage)
C13 Caméra d’inversion ;

Caméras périphériques.

C14 Feu arrière droit
C16 Tendeur de ceinture de sécurité droit
Panneau de fusibles E (rouge)
E1 Chauffage du cou droit
E2 2017-2018 :

Amplificateur de son ;

2019 :

Non utilisé

E3 2017-2018 :

Chauffage de l’AdBlue ;

2019 :

Composants du moteur.

E 4 Module de contrôle supérieur
E5 Attelage de remorque (feu droit)
E7 Crochet de remorquage
E8 Attelage de remorque (feu gauche)
E9 Attelage de remorquage (prise)
E10 Différentiel sport
E11 2017-2018 :

Chauffage de l’AdBlue ;

2019 :

Composants du moteur.
