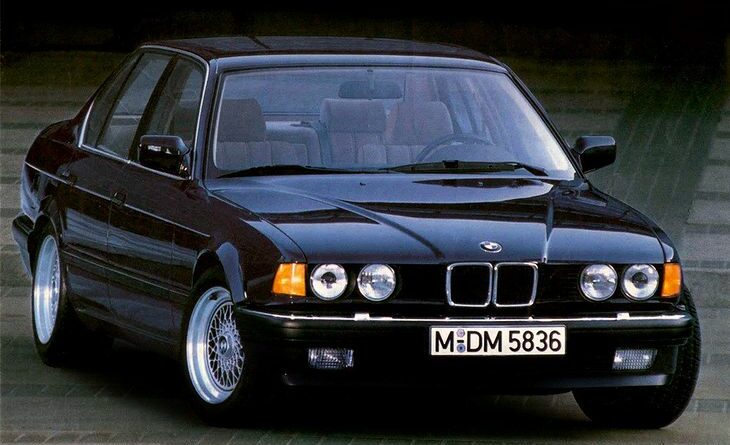

BMW 7 E32 (1987-1994) – boîte à fusibles

BMW 7 E32 (1987-1994) – boîte à fusibles

BMW 7 E32 – schéma de la boîte à fusibles

Année de fabrication : 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Fusible de l’allume-cigare (prise de courant) dans la BMW 7 E32 Le fusible 26 se trouve dans la boîte à fusibles du compartiment moteur.

Compartiment moteur

Boîte à fusibles principale

Situé sur le côté gauche.

Description

1. Interrupteur de feu de freinage de 15 A.

Bobine de relais d’essuie-glace.
Connexion du dispositif.
Ordinateur de bord.
2. 7,5 A bobine de relais pour allumer les feux de croisement.
Une bobine de relais pour allumer les feux de route.
Témoin lumineux pour allumer les feux de route.
3. Bobine de relais de 10 A pour l’activation des feux de brouillard.
Feux antibrouillard arrière.
Relais de signalisation des feux de route.
Commutateur d’indicateurs.
4.7.5 Feu arrière gauche.
5. 10 A Feu arrière droit.
Alarme lumineuse.
Lampes d’éclairage de la plaque d’immatriculation.
Commutateur d’éclairage d’instrument.
Feux d’instruments.
Lampes d’éclairage des instruments.
6. 15 A Interrupteur de relais-indicateur.
Capteur de chocs et d’alarme pour dispositif antivol.
7,15 A Feux de brouillard.
Lampe de contrôle pour l’allumage des feux de brouillard.
8. 7,5 A Feux de brouillard arrière.
9. 15 A Signaux sonores.
Pompe de circulation du chauffage.
10.7.5 Traverse de gauche.
11.7.5 Un faisceau de trempage sur la droite.
12. 15 А Inverseur de marche.
Interrupteur pour le réglage de la position des rétroviseurs latéraux.
Éléments chauffants pour les gicleurs de lave-glace.
Buse du lave-glace.
13. 7,5 A Feu de signalisation à gauche.
14. 7,5 A Feu de route droit.
15.7.5 Réservé.
16. 30 A Interrupteur de chauffage des sièges.
Interrupteur de réglage du coussin lombaire.
17. 7.5 Un contrôleur numérique du système de gestion du moteur Motronic.
Interrupteur de levier de vitesse pour transmission automatique.
Interrupteur du feu de freinage.
Connexion du dispositif.
Solénoïde de recul de l’appui-tête arrière.
Dispositif anti-vol.
Ordinateur de bord.
Télécommande pour serrures de portes centralisées.
18. Interrupteur de commande des stores 15 A.
Diffuseurs arrière pour l’éclairage intérieur.
Récepteur radio (« + » lorsque le contact est mis).
Téléphone (« + » lorsque le contact est mis).
19.30 A Interrupteur du ventilateur de chauffage.
20. 10 A Groupe d’instruments.
Horloge.
Ordinateur de bord.
21,10 A Lumière du compartiment à bagages.
Luminaires de toit avant et arrière.
22,30 $ Un lave-phare.
23.15 Une pompe à carburant électrique.
24. 10 A Unité de commande électronique principale pour les équipements électriques.
25.30 Un ventilateur électrique.
26.30 A Plus léger .
27.7.5 L’unité de contrôle du chauffage.
Electrovannes pour chauffages.
28.15 Un solénoïde de relais de chauffage de la vitre arrière.
Unité de commande électronique abritant le ventilateur dans le compartiment moteur.
Unité de contrôle électronique de la direction assistée.
29.7.5 Une bobine de relais pour mettre en marche le ventilateur électrique.
Enroulement du relais pour la mise en marche de la pompe de circulation de l’appareil de chauffage.

Attribution de la retransmission

  • K1 – relais pour la commutation d’un ventilateur de refroidissement supplémentaire
  • K2 – relais du klaxon
  • K3 – relais de feux de route
  • K5 – relais de chauffage du rétroviseur
  • K6 – relais auxiliaire du ventilateur de refroidissement
  • K7 – relais de chauffage de la lunette arrière
  • K8 – relais de feux de brouillard
  • K9 – Relais pour feux de brouillard arrière
  • K10 – Relais de connexion des feux du tableau de bord, des essuie-glaces et des lave-glaces
  • K16 – Relais d’alarme
  • N17 – relais de commutation du dispositif de commande.
  • K51 – relais de signal téléphonique.
voir aussi:  BMW Série 5 F10 / F11 / F07 / F18 (2011-2017) - boîte à fusibles

Boîte supplémentaire

Situé sur le côté droit

Description

  1. Ordinateur Motronic ou DME ;
  2. Unité de contrôle de vitesse ;
  3. Relais de la pompe à carburant (orange) et DME (blanc) ;
  4. Ordinateur ABS.

Compartiment passagers

La boîte à fusibles est située sous le siège arrière.

Les flèches indiquent les emplacements possibles des fusibles.

Description

30. 7,5A Unité de contrôle électronique principale pour les équipements électriques.
Bloc de relais.
Interrupteur de verrouillage de la porte avant gauche (verrouillage).
Éléments chauffants pour les serrures de portes.
31 7.5A Interrupteur de verrouillage de la porte avant droite (verrouillage).
Télécommande pour le verrouillage des serrures des portes.
Interrupteur de capot pour dispositif antivol.
Interrupteur de siège pour le dispositif anti-vol.
Interrupteur de batterie du dispositif antivol.
32 7.5A Unité de contrôle des stores.
33 7.5A Réservé.
34 30A Réservé.
35 30A Réservé.
36 30A Réservé.
37 Réservé.
38 Réservé.
39 Réservé.
40 Moteur électrique 10A pour le réglage des appuis-tête arrière.
41 30A Récepteur radio (« + » en permanence).
42 30A Moteur électrique pour le réglage de la position du siège avant gauche.
43 30A Moteur électrique pour le réglage de la position du siège avant droit.
44 30A Essuie-glace.
45 Réserve.
46 30A Élément de lunette arrière chauffante.
47 30A Unité de commande électronique principale pour les équipements électriques.
48 Réserve.
49 Réservé.
50 30A Dispositif d’attelage pour remorque.
51 25A Réservé.
52 10A Réservé.
53 10A Téléphone (« + » en permanence).
54 15A Réservé.

Les composants du relais peuvent également varier en fonction de l’équipement du véhicule :

  • A1 – module principal ;
  • A5 – relais du module principal ;
  • K11 – relais d’essuie-glace ;
  • K13 – relais de feux de brouillard ;
  • K15 – relais de protection du réseau ;
  • K27 – relais de chauffage du siège gauche ;
  • K28 – relais de chauffage du siège droit ;
  • N13 – module de contrôle de la recherche infrarouge.
