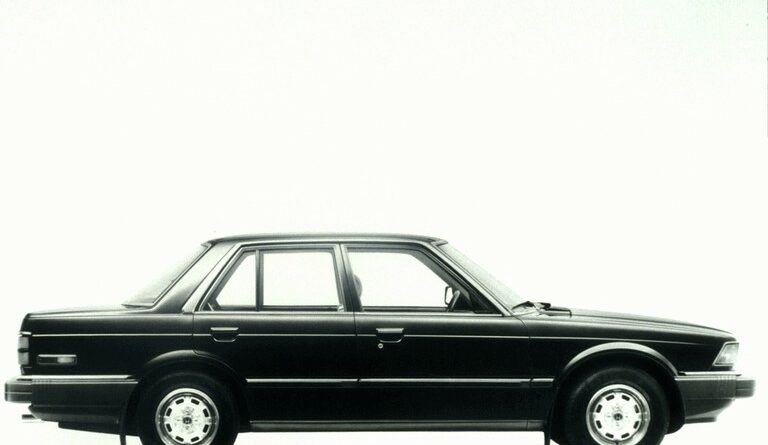

Honda Accord (1981-1985) – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais – Honda Accord

S’applique aux véhicules fabriqués dans les années:

1981, 1982, 1983, 1984, 1985.

Boîte à fusibles dans l’habitacle

Honda Accord (1981-1985) - boîte à fusibles et relais
Numéro Ampères [A] La description
1 15 ’81 -’83 : feu de route droit, témoin de feu de route
dix 84-85 : Feu de route droit, témoin feu de route
2 15 ’81 -’83: Phare gauche
dix 84-85 : Phare gauche
3 dix Feux de croisement du phare gauche
4 dix Phare de croisement droit
5 dix 81-83 : Moteur de soufflerie, A/C, Voyant A/C, Solénoïde de recirculation, Solénoïde de débit, Relais de dégivreur de lunette arrière, Moteur de ventilateur de refroidissement
dix 84-85 : Radio, antenne électrique
6 20 ’81 -’83 : clignotants, feux de recul, jauge de carburant, jauge de température, témoin d’avertissement de frein, témoin de pression d’huile, témoin de bas niveau de carburant
20 ’84 -’85 : Verrouillage automatique des portes
7 15 ’81 -’83 : Désembueur de lunette arrière
15 ’84 -’85: Ventilateurs de radiateur et de condenseur A / C, A / C, rétroviseurs électriques (’85)
8 20 ’81 -’83 : Moteur de ventilateur de refroidissement, climatisation
20 84-85 : Climatisation, commande de ventilateur, commande d’aspiration de chauffage, désembueur de lunette arrière
9 dix Tachymètre, indicateurs d’avertissement, indicateur de sécurité, indicateur de position de changement de vitesse, avertissement de ceinture de sécurité, minuterie automatique (’81 -’83), régulateur de vitesse (’81 -’83), feux de recul (’84 -’85), clignotant ( ’84 -’85), jauge de carburant (’84 -’85), horloge (’84 -’85)
dix 15 ’81 -’83 : Essuie-glace et lave-glace intermittents, lave-glace et essuie-glace arrière
15 ’84 -’85 : lave-glace et essuie-glace arrière (’84), relais de vitres électriques, relais de toit ouvrant
11 dix Système de charge, pompe à carburant, système de contrôle EGR (’81 -’83), contrôle des émissions (’84 -’85), injection électronique de carburant (’85)
12 15 Feu arrière, feux de position latéraux, feux d’immatriculation, éclairage du tableau de bord et de la console, éclairage du miroir de courtoisie, horloge (’81 -’83), horloge automatique (’81 -’83)
13 dix ’81 -’83: Eclairage de secours
15 84 : Régulateur de vitesse, klaxons, feux stop
14 dix ’81 -’83 : Horloge, éclairage intérieur et du coffre à bagages, plafonniers, éclairage de la boîte à fusibles, éclairage du hayon, allume-cigare, minuterie automatique, avertissement de ceinture de sécurité
15 84-85 : montre, éclairage intérieur et coffre, plafonniers, éclairage de la boîte à fusibles, avertisseur de clé, mémoire radio, boîtier de commande de feux de position latéraux
15 15 ’84 -’85 : Vitres électriques
16 15 ’84 -’85 : Vitres électriques
17 15 ’84 -’85 : Vitres électriques
18 15 ’84 -’85 : Vitres électriques
19 dix ’81 -’83: Feux stop, klaxon
dix 85 : injection électronique de carburant
20 dix Régulateur de vitesse
21 dix 85 : Système de charge, injection électronique de carburant, avertissement de freinage

Compartiment moteur (’84 -’85)

Honda Accord (1981-1985) - boîte à fusibles et relais
Numéro
Ampères [A]
La description
1 55 Distribution d’énergie
65 Distribution d’énergie
45 Lève-vitre électrique
2 dix Lumières d’urgence
3 20 Ventilateurs de radiateur et de condenseur A / C
4 20 Désembuage de lunette arrière
5 dix Système de charge
6 dix Système d’avertissement de démarrage et de freinage (carburateur)
15 85 :  injection électronique de carburant
Relais
7 Toit ouvrant
8 Lève-vitre électrique
9 Ventilateur de radiateur
