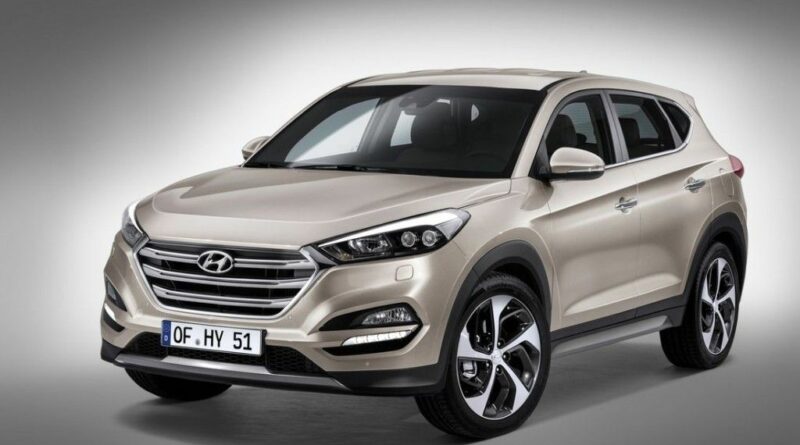

Hyundai Tucson 3 (TL) (2015-2021) – boîte à fusibles

Hyundai Tucson 3 (TL) (2015-2021) – boîte à fusibles

Hyundai Tucson 3 (TL) – schéma de la boîte à fusibles

Année de fabrication : 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Fusibles Fusibles de l’allume-cigare (prises de courant, y compris USB) pour le modèle Hyundai Tucson 3 (TL) est le fusible POWER OUTLET dans l’habitacle et le compartiment moteur.

Boîte à fusibles du compartiment passager

Situé sous le tableau de bord, du côté du conducteur.

Description

A/CON1 7,5A Module de contrôle de la climatisation ;

Ioniseur de cluster (climatisation automatique) ;

Boîte de jonction E/R (relais de ventilation).

WIPER RR Boîte à relais ICM 15A (relais d’essuie-glace arrière) ;

Moteur d’essuie-glace arrière.

MODULE 6 10A BCM Module de contrôle de la clé intelligente
LAVEUSE 15A Interrupteur multifonction (interrupteur de machine à laver)
MODULE 5 7,5 A Interrupteur d’urgence ;

Signal sonore d’assistance au stationnement ;

BCM ;

Levier de changement de vitesse ATM ;

ECM 4WD ;

Capteur AEB ;

Commutateur de console ;

Radar de détection d’angle mort gauche et droit ;

Module d’alerte de franchissement de ligne ;

Le mouvement du module de contrôle de l’assistance au maintien dans la voie.

AIR BAG 15A Module de commande SRS ;

Capteur de détection du passager.

MODULE 1 10A BCM ;

Module de contrôle intelligent de la clé ;

AUDIO ;

A/V et unité de navigation principale ;

Module TMU ;

AMP ;

Interrupteur de rétroviseur extérieur motorisé ;

Assemblage de la carte de circuit imprimé (relais à douille).

START Boîte à relais ICM 10A (relais d’alarme anti-intrusion) ;

Commutateur de gamme de transmission.

MODULE 7 7,5 A Module de commande des sièges avant ventilés ;

Module de contrôle du chauffage des sièges avant ;

Chauffage des sièges arrière.

DIRECTION CHAUFFÉE 15A BCM, volant chauffant
MODULE 8 7,5A Alimentation pour le rétroviseur extérieur du conducteur et du passager ;

Interrupteur central du tableau de bord ;

Clé électromagnétique ;

Capteur AEB.

MODULE 4 7,5A Connecteur de données ;

Module de contrôle de la climatisation ;

Phare avant gauche et droit ;

Unité audio/vidéo principale et système de navigation ;

Miroir électrochrome ;

Module TMU ;

Module de contrôle de la ventilation des sièges avant ;

Module de contrôle du chauffage des sièges avant ;

Chauffage des sièges arrière.

A/BAG IND 7.5A Assemblage de l’indicateur ;

Interrupteur central sur le panneau avant.

MODULE 3 10A BCM.

Levier de changement de vitesse ATM ;

Module de contrôle IPS (entrée ON / START).

TOUCHE SIMPLE1 Module de contrôle de clé intelligent 15A
4RM 20A EBU 4WD
PORTAIL OUVERT 10A Relais pour l’ouverture du hayon
S/HEATER RR 15A Siège arrière chauffant
MDPS 7.5 Une unité MDPS
SMART KEY3 7,5A Module de contrôle de la clé intelligente ;

Module antidémarrage.

CLUSTER 7,5 A Jeu d’indicateurs (IG1 Power) ;

Levier de vitesse ATM ILL.

SIMPLE KEY2 Module de contrôle Smart Key 10A ;

Bouton marche/arrêt ;

Module d’immobilisation.

MULTIMEDIA 15A Unité de tête audio ;

Audio/vidéo et navigation ;

Module TMU.

LAMES INTÉRIEURES Commutateur d’allumage 10A III. &amp ; Interrupteur d’avertissement de porte ;

Lumière de départ ;

Lampe de boîte à gants ;

Plafonnier à console ;

Lampe de rétroviseur avant ;

Lampe intérieure ;

Feu arrière personnel.

VERROUILLAGE DE LA PORTE 20A Relais serrure de porte ;

Déverrouillage de la porte ;

Boîte à relais ICM (relais de déverrouillage à deux tours).

SUNROOF2 20A Toit ouvrant panoramique
SORTIE D’ALIMENTATION Prise frontale 20A et allume-cigare
BRAKE BRAKE Module de contrôle de la clé intelligente 7,5A ;

Interrupteur du feu de freinage.

MÉMOIRE 2 10A Connecteur de liaison de données ;

BCM ;

Ensemble d’indicateurs ;

Module de contrôle de la climatisation ;

Détecteur de lumière et photo automatiques ;

Miroir électrochrome ;

Boîte à relais ICM (relais de rétroviseur extérieur rabattable/dépliable).

P/SEAT (PASS) 30A Commutateur manuel du siège du passager
S/HEATER FRT 20A Module de commande des sièges avant ventilés ;

Module de contrôle du chauffage des sièges avant.

PARE-SOLEIL 1 20A Toit ouvrant panoramique
MODULE 2 Unité PCB 20A (fusibles – ABS3, ECU6, TCU2, MODULE1, MODULE2)
A/CON2 7,5A Module de commande de la climatisation
MIROIR CHAUFFÉ Alimentation 10A pour le rétroviseur extérieur du conducteur et du passager ;

Module de contrôle de la climatisation ;

ECM (G4FJ).

P/SEAT (DRV). 30A Commutateur manuel du siège du conducteur
SÉCURITÉ DES FENÊTRES 25A Module de commande de sécurité pour lève-vitres électriques
POUR FENÊTRE RH 25A Interrupteur principal pour l’élévateur de pare-brise électrique ;

Interrupteur de lève-vitre électrique du passager.

P/ WINDOW LH Interrupteur principal de pare-brise 25A
AMP Amplificateur 25A

Compartiment moteur

Situé à côté de la batterie

voir aussi:  Hyundai Accent (2018-2019) - boîte à fusibles

Description

MDPS Unité MDPS 80A
B+1 Bloc de connexion intelligent 60A (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fusible – AMP)
B+2 Bloc de connexion intelligent 60A (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, fusible – SMART KEY1, SMART KEY2, BRAKE SWITCH)
B+3 50A Bloc de connexion intelligent (fusible – SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, relais pour lève-vitre électrique (fusible – P / WINDOW LH, P / WINDOW RH)
ABS1 Module ESC 40A, connecteur de commande universel
ABS2 Module ESC 40A, connecteur de commande universel
IG1 Contacteur d’allumage 40A (sans clé intelligente), montage sur circuit imprimé (relais PDM (IG1) / PDM (ACC) – avec clé intelligente)
IG2 Relais de démarrage 30A, contacteur d’allumage (sans clé intelligente), montage sur circuit imprimé (relais PDM (IG2) – avec clé intelligente)
B+4 Boîte de jonction intelligente 50A (Fusible – MODULE 8, 4RM, P/SEAT (DRV), P/SEAT (PASS), REAR OPEN, DOOR CLOSER, Escape Switch – Interrupteur à fusibles, INTERIOR LAMP, MULTIMEDIA 2), MEMORY
40A [G4NC] Ventilateur de refroidissement du relais de haut niveau
50A [G4FJ] Relais du ventilateur de refroidissement élevé
TCU3 40А [G4FJ – 7DCT] MTC
TCU4 40А [G4FJ – 7DCT] MTC
BLOWER Relais de soufflerie 40A
POWER TAILGATO Module de hayon électrique 40A
CHAUFFAGE ARRIÈRE 40A Relais de dégivrage de la lunette arrière
25A Allumage (sans clé intelligente) ;

Relais PDM (IG2) (avec interrupteur intelligent).

TCU1 15А [G4FJ] TCM (7DCT)
10 BCM
ECU3 PCM (G4NC) / ECM (G4FJ)
CORNE Relais de klaxon 15A
TUYAU DE LA BATTERIE Indicateur de batterie 10A
SENSOR2 10A [G4NC] Soupape de contrôle d’huile no. 1 / no. 2

Capteur de position d’arbre à cames n° 1 / n° 2 ;

Électrovanne de commande du pré-souffleur ;

Electrovanne de contrôle d’entrée variable ;

Vanne d’arrêt ESP ;

Relais de la pompe à carburant.

SENSOR1 15A [G4NC] PCM, capteur d’oxygène (haut) / (bas)
ECU2 20A Bobine d’allumage #1 / #2 / #3 / #4 ;

Condensateur (G4NC).

5 ECUS 15А PCM (G4NC) / ECM (G4FJ)
ECU4 15А PCM (G4NC) / ECM (G4FJ)
SENSOR3 10A [G4NC] Boîte de jonction E/R (ventilateur de refroidissement du relais de haut niveau)
DEICER 15A Pare-brise chauffant, bloc de connexion E/R (relais de déconnexion avant)
POMPE À CARBURANT1 Relais de pompe à carburant 20A
MODULE 1 7.5Éclairage adaptatif
B/ALARM HORN 10A Relais d’alarme
ABS3 10А Module ESC
MODULE2 Pompe 10A
POWER OUTLER FRT 20A Prise avant et allume-cigare
ECU6 10А PCM (G4NC) / ECM (G4FJ)
TCU2 15A [automatyczna skrzynia biegów]

Commutateur de gamme de la transmission automatique,

MAIS,

Levier de changement de vitesse pour transmission automatique

[manualna skrzynia biegów]

Interrupteur d’éclairage inversé

LAMPE B/UP 10A Commutateur de gamme de transmission ;

Miroir électrochrome ;

Feu combiné arrière (entrée) gauche/droite ;

Interrupteur d’éclairage inversé ;

Module E-Call de MTS ;

Boîte de jonction intelligente (unité de contrôle IPS).

RETOUR DU POWER OUTLER Prise de courant arrière 20A
voir aussi:  Hyundai i30 (2013-2018) - Boîte à fusibles

Il y a un fusible principal de 200A sur la borne positive de la batterie.
