Peugeot 208 (2011-2019…) – Boîte à fusibles

Peugeot 208 (2011-2019…) – Boîte à fusibles

Peugeot 208 – Schéma de la boîte à fusibles

Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Fusible d’allumeur (prise de courant) sur Peugeot 208 Le fusible F16 est dans le porte-fusible 1 de la boîte à gants.

Emplacement de la boîte à fusibles

Boîtes à fusibles sur le tableau de bord

Véhicules avec roue motrice à gauche :

Boîte à fusibles 1 est situé en bas du tableau de bord (côté gauche).
Détachez le couvercle en tirant sur le coin supérieur droit, puis sur le côté gauche, détachez complètement le couvercle et retournez-le.

Boîte fusibles 2 est situé derrière la boîte à gants.

Les véhicules dont le volant se trouve à droite :

Boîte fusibles 1 est situé dans la boîte à gants.
Ouvrez le couvercle de la boîte à gants, retirez le couvercle de la boîte à fusibles en le tirant vers le coin supérieur droit, retirez complètement le couvercle et retournez-le.

Boîte à fusibles 2 est situé sur la partie inférieure du tableau de bord (côté droit).
Dévissez le couvercle en tirant sur le coin supérieur droit, puis sur le côté gauche, dévissez complètement le couvercle et retournez-le.

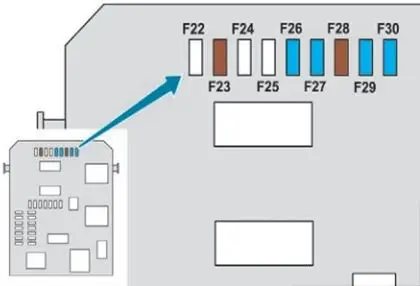

Diagrammes des boîtes à fusibles

2011, 2012, 2013, 2014

Boîte à fusibles du tableau de bord 1

Affectation des fusibles du tableau de bord Boîte à fusibles 1 (2011-2014)

Non. Ampères [A] Description
F02 5 A Miroirs extérieurs ;

Les phares ;

Prise de diagnostic.

F09 5 A Attention.
F10 5 A Unité télématique indépendante ;

Prise pour remorque.

F11 5 A Rétroviseur électrochrome ;

Chauffage supplémentaire.

F13 5 A Amplificateur Hi-Fi ;

Capteurs de stationnement

F 16 15 A Prise 12 volts avant.
F17 15 A Système audio, système audio (accessoires).
F18 20 A Écran tactile.
F23 5 A Lumière dans la boîte à gants ;

Éclairage de la porte ;

Lampes de lecture de carte.

F26 15 A Horn.
F27 15 A Pompe du lave-glace.
F28 5 A Alarme
F29 15 A Compresseur de la climatisation.
F30 15 A Essuie-glace arrière.
Boîte à fusibles du tableau de bord 2

Affectation des fusibles dans la boîte à fusibles du tableau de bord 2

Non. Ampères [A] Description
F01 40 A Fenêtre arrière chauffée.
F02 10 A Rétroviseurs latéraux chauffants.
F03 30 A Vitres avant à commande unique.
F04 Non utilisé.
F05 30 A Vitres arrières à touche unique.
F06 10 A Rétroviseurs extérieurs rabattables.
F07 10 A Rétroviseurs extérieurs rabattables.
F08 Non utilisé.
F09 15 A Sièges avant chauffants (sauf RHD)
F10 20 A Amplificateur hi-fi.
F11 Non utilisé.
F12 Non utilisés.
Compartiment moteur

Affectation des fusibles du compartiment moteur (2011-2014)

voir aussi:  Peugeot 5008 (2011-2013) - boîte à fusibles et relais
Non. Ampères [A] Description
F 16 15 A Phares antibrouillard avant.
F18 10 A Phare de route sur le côté droit.
F19 10 A Phare de route gauche.
F25 30 A Relais lave-phares (accessoire).
F29 40 A Moteur d’essuie-glace avant.
F30 80 A Prises de chauffage (Diesel).

2015

Boîte à fusibles du tableau de bord 1

Affectation des fusibles dans la boîte à fusibles 1 du tableau de bord (2015)

Non. Ampères [A] Description
F2 5 A Miroirs extérieurs ;

Les phares ;

Prise de diagnostic.

F9 5 A Attention.
F10 5 A Unité télématique indépendante ;

Interface de la remorque.

F11 5 A Rétroviseur électrochrome ;

Chauffage supplémentaire.

F13 5 A Amplificateur Hi-Fi ;

Capteurs de stationnement

F 16 15 A Prise 12 volts avant.
F17 15 A Système audio (accessoires).
F18 20 A Écran tactile.
F23 5 A Miroir cosmétique ;

Lampes de lecture de carte.

F26 15 A Horn.
F27 15 A Pompe du lave-glace.
F28 5 A Contre le vol.
F29 15 A Compresseur de la climatisation.
F30 15 A Essuie-glace arrière.
Boîte à fusibles du tableau de bord 2

Affectation des fusibles dans la boîte à fusibles du tableau de bord 2

Non. Ampères [A] Description
F01 40 A Fenêtre arrière chauffée.
F02 10 A Rétroviseurs latéraux chauffants.
F03 30 A Vitres avant à commande unique.
F04 Non utilisé.
F05 30 A Vitres arrières à touche unique.
F06 10 A Rétroviseurs extérieurs rabattables.
F07 10 A Rétroviseurs extérieurs rabattables.
F08 Non utilisé.
F09 15 A Sièges avant chauffants (sauf RHD)
F10 20 A Amplificateur hi-fi.
F11 Non utilisé.
F12 Non utilisé.
Compartiment moteur

Affectation des fusibles du compartiment moteur (2015)

Non. Ampères [A] Description
F 16 15 A Phares antibrouillard avant.
F18 10 A Phare de route sur le côté droit.
F19 10 A Phare de route gauche.
F25 30 A Relais lave-phares (accessoire).
F29 40 A Moteur d’essuie-glace avant.

2017, 2018

Boîte à fusibles du tableau de bord 1

Affectation des fusibles dans la boîte à fusibles 1 du tableau de bord (2017, 2018).

voir aussi:  Peugeot 607 (2006) - boîte à fusibles et relais
Non. Ampères [A] Description
F1 (GPL) 10 A 2017 : Allumage + (positif).
F2 5 A Miroirs extérieurs ;

Les phares ;

Prise de diagnostic.

F9 5 A Attention.
F10 5 A Unité télématique indépendante ;

Unité d’interface de remorque.

F11 5 A Rétroviseur électrochrome ;

Chauffage supplémentaire.

F13 5 A Amplificateur Hi-Fi ;

Capteurs de stationnement.

F 16 15 A Prise 12 volts avant.
F17 15 A Système audio ;

Système audio du marché secondaire.

F18 20 A Écran tactile.
F23 5 A Lumière sur la porte ;

Lampes de lecture de carte.

F26 15 A Horn.
F27 15 A Pompe du lave-glace.
F28 5 A Contre le vol.
F29 15 A Compresseur de la climatisation.
F30 15 A Essuie-glace arrière.
Boîte à fusibles du tableau de bord 2

Affectation des fusibles dans la boîte à fusibles du tableau de bord 2

Non. Ampères [A] Description
F01 40 A Fenêtre arrière chauffée.
F02 10 A Rétroviseurs latéraux chauffants.
F03 30 A Vitres avant à commande unique.
F04 Non utilisé.
F05 30 A Vitres arrières à touche unique.
F06 10 A Rétroviseurs extérieurs rabattables.
F07 10 A Rétroviseurs extérieurs rabattables.
F08 Non utilisé.
F09 15 A Sièges avant chauffants (sauf RHD)
F10 20 A Amplificateur hi-fi.
F11 Non utilisé.
F12 Non utilisé.
Compartiment moteur

Affectation des fusibles dans le compartiment moteur (2017, 2018)

Non. Ampères [A] Description
F 16 15 A Phares antibrouillard avant.
F18 10 A Phare de route sur le côté droit.
F19 10 A Phare de route gauche.
F25 30 A Relais de lave-phares (aftermarket).
F26 (GPL) 20 A 2017 : Batterie + (positive).
F29 40 A Moteur d’essuie-glace avant.
