Kubota M96SDTM – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais – Kubota M96SDTM

Boîte à fusibles

Kubota M96SDTM - boîte à fusibles et relais
Tracteur Kubota M96SDTM – schéma de la boîte à fusibles
Nombre Ampères [A] La description
1 15 Clignotant (urgence)
2 15 Lampe frontale
3 dix Feu arrière, klaxon
4 5 Moteur, prise de force. Alternateur
5 dix Contrôle T/M
6 5 Panneau de compteur, OPC, buzzer
7 dix Activer le signal
8 15 Pouvoir auxilliaire
9 5 Relais
10 15 Phare de travail droit (avant, F / S)
11 15 Phare de travail gauche (arrière)
12 5 Fusible de rechange pour le compteur
13 dix Feu stop



Kubota M96SDTM - boîte à fusibles et relais
Tracteur Kubota M96SDTM – schéma de la boîte à fusibles
Nombre Ampères [A] La description
14 100 Frais
15 120 Chauffage
16 30 Interrupteur à clé principal
17 50 Phare, lampe de travail

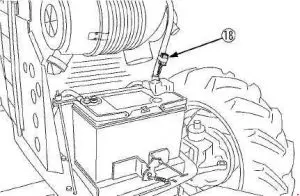

Kubota M96SDTM - boîte à fusibles et relais
Tracteur Kubota M96SDTM – schéma de la boîte à fusibles
Nombre Ampères [A] La description
18 dix Alimentation CRS [M108S]
