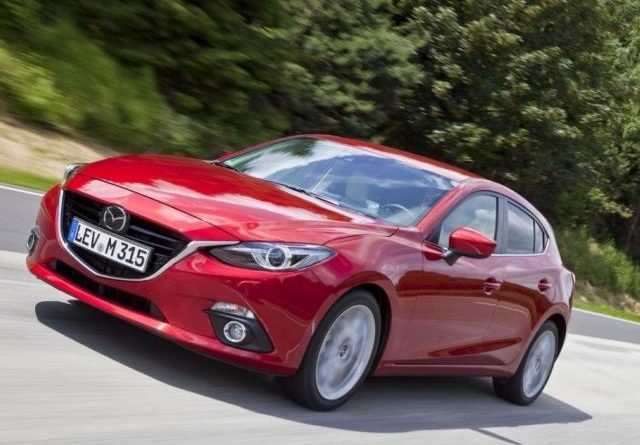

Schémas des boites à fusibles et relais – Mazda 3 BM / BN
S’applique aux véhicules fabriqués dans les années :
2014.
Le briquet sur la Mazda 3 BM / BN est le fusible numéro 5 « R.OUTLET3 » et 11 « F.OUTLET » dans la boîte à fusibles habitacle.
Boîte à fusibles (compartiment moteur)
| Nombre | La description | Ampères [A] | La description |
| 1 | BROUILLARD | 15 | Feux de brouillard * |
| 2 | H/L HI | 20 | Feux de circulation * |
| 3 | H / NETTOYER | 20 | – |
| 4 | ARRÊTER | 10 | Feux stop |
| 5 | PIÈCE | 15 | Éclairage intérieur du véhicule |
| 6 | ANG + B | 7.5 | Système de contrôle du moteur |
| 7 | CARBURANT CHAUD | – | – |
| 8 | JEUX D’ARGENT | 25 | lumières de secours;
Indicateurs de direction. |
| 9 | ABS/DSCS | 30 | ABS;
Système de contrôle dynamique de la stabilité. |
| 10 | MÈTRE2 | 7.5 | – |
| 11 | AUDIO2 | 7.5 | Systeme audio |
| 12 | BOSE | 25 | Système audio Bose® * |
| 13 | AUDIO1 | 15 | Systeme audio |
| 14 | POMPE À CARBURANT | 15 | Système de carburant |
| 15 | HID R DRL | 15 | Phare (droit) * 1 ;
Lumières allumées toute la journée |
| 16 | À LA POMPE | 15 | – |
| 17 | CORNE | 15 | Corne |
| 18 | QUEUE | 15 | Feux arrière;
Lampes de plaque d’immatriculation; Feux de stationnement; Feux de position latéraux avant. |
| 19 | GNC | – | – |
| 20 | À | 15 | Système de contrôle de la boîte-pont |
| 21 | R.ESSUIE-GLACE | 15 | Essuie-glace arrière * |
| 22 | A/C | 7.5 | Climatiseur |
| 23 | MOTEUR3 | 15 | Système de contrôle du moteur |
| 24 | MOTEUR2 | 15 | Système de contrôle du moteur |
| 25 | MOTEUR1 | 15 | Système de contrôle du moteur |
| 26 | SIG LUMINEUX | 5 | – |
| 27 | EVVT | 20 | Système de contrôle du moteur |
| 28 | ESSUIE-GLACE | 20 | Essuie-glace et lave-glace |
| 29 | DCDC REG | – | – |
| 30 | – | – | – |
| 31 | AJOUTER VENTILATEUR | – | – |
| 32 | P. FENÊTRE1 | 30 | Fenêtres à commande électrique |
| 33 | H / BAS R | 15 | Feu de croisement (droit) * 2 |
| 34 | H / L BAS L CACHÉ L | 15 | Phare (gauche) * 1 ;
Feu de croisement (gauche) * 2 |
| 35 | COMPTEUR1 | 10 | Combiné d’instruments |
| 36 | IG2 | 30 | Pour protéger divers circuits |
| 37 | – | – | – |
| 38 | FAN DE | – | – |
| 39 | DCDC DE | – | – |
| 40 | SRS1 | 7.5 | coussin gonflable |
| 41 | MOTEUR. IG1 | 15 | Système de contrôle du moteur |
| 42 | C/U IG1 | 15 | Pour protéger divers circuits |
| 43 | – | – | – |
| * 1 Avec phares au xénon
* 2 Avec phares halogènes |
|||
Boîte à fusibles dans l’habitacle (côté gauche)
La boîte à fusibles est située sur le côté gauche du véhicule, à côté de la porte.
| Nombre | La description | Ampères [A] | La description |
| 1 | P.SEAT D | 30 | Siège électrique * |
| 2 | VERROUILLAGE D | 25 | Moteur de serrure de porte |
| 3 | P. FENÊTRE2 | 25 | Fenêtres à commande électrique |
| 4 | SIÈGE CHAUD | 20 | Chauffage de siège * |
| 5 | SORTIE R.3 | 15 | Prises accessoires |
| 6 | SRS2 / ESCL | 15 | Capteur de poids du siège * |
| 7 | TOIT OUVRANT | 10 | Toit ouvrant * |
| 8 | M.DEF | 7.5 | Désembueur de rétroviseur * |
| 9 | SORTIE R.1 | – | – |
| 10 | MIROIR | 7.5 | Contrôle du miroir |
| 11 | F.SORTIE | 15 | Prises accessoires;
Briquet. |
| 12 | À IND | 7.5 | AT indicateur de changement de vitesse |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Certains modèles | |||
