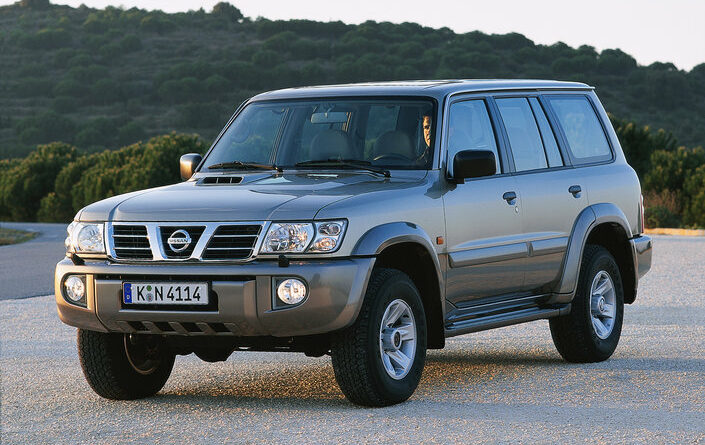

Schémas des boîtes à fusibles et relais – Nissan Patrol
S’applique aux véhicules fabriqués dans les années:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
L’allume-cigare (prises de courant) du Nissan Patrol est assuré par le fusible F13 dans la boîte à fusibles du tableau de bord et le fusible F46 dans la boîte à fusibles du compartiment moteur.
Boîte à fusibles dans l’habitacle
La boîte à fusibles se trouve sur le côté gauche sous le volant, derrière le cache.
| Nombre | Ampères [A] | La description |
|---|---|---|
| 1 | Relais de ventilateur de chauffage | |
| 2 | Relais d’allumage principal | |
| 3 | Relais de circuit d’allumage auxiliaire | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Essuie-glace et lave-glace |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A / 20A | |
| F7 | 7.5A | Système ABS/ESP |
| F8 | 7.5A | |
| F9 | 7.5A | |
| F10 | 10 A. | Système de sonorisation |
| F11 | 7.5A | Indicateurs de direction |
| F12 | 7.5A | |
| F13 | 15A | Briquet |
| F14 | 10 A. | |
| F15 | 10 A. | |
| F 16 | 10 A. | Système SRS |
| F17 | 15A | |
| F18 | 10 A. | Essuie-glace / lave-glace de lunette arrière |
| F19 | 15A | 2002 : Lave-phares |
| F20 | 10 A. | |
| F21 | 10 A. | Système de gestion du moteur |
| F22 | 15A | |
| F23 | 7.5A | Commande électrique pour rétroviseurs |
| F24 | 7.5A | |
| F25 | 10 A. | |
| F26 | 7.5A | |
| F27 | 15A | Pompe à carburant |
| F28 | 10 A. |
Boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située dans le compartiment moteur (côté droit).
| Nombre | Ampères [A] | La description |
|---|---|---|
| FA | 100A | Bougies de préchauffage |
| FB | 100A / 120A | Générateur |
| FC | 30A / 40A | Moteur de ventilateur de refroidissement |
| FD | 30A / 40A | |
| FE | 40A | |
| FF | 80A | 2002 : Boîte à fusibles/relais du tableau de bord |
| FG | 50A | |
| FH | 30A / 40A | |
| FI | 30A | Système ABS/ESP |
| FJ | 30A | Circuits de verrouillage d’allumage |
| F41 | 7.5A / 20A | |
| F42 | 7.5A / 20A | |
| F43 | 15 ans | |
| F44 | 20A | |
| F45 | 10A / 15A | Chauffage du pare-brise |
| F46 | 15A | Briquet |
| F47 | 7.5A | Générateur |
| F48 | 10 A. | Indicateurs de direction |
| F49 | 7.5A / 10A / 15A / 20A | |
| F50 | 7.5A / 10A / 20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Feux de brouillard |
| F54 | 10 A. | |
| F55 | 15A | 2002 : Moteur de ventilateur de refroidissement |
| F56 | 10 A. | Système de sonorisation |
| Séparément, il peut y avoir des fusibles supplémentaires : F61 – (15A) Chauffage du pare-brise, F62 – Non utilisé, F63 – (20A) Lave-phares, F64 – (10A) Système audio. |
Boîtes à relais
Boîte relais 1
Boîte relais 2
| Nombre | La description |
|---|---|
| Boîte relais 1 | |
| 1 | |
| 2 | |
| 3 | Diesel : relais du système de contrôle de la transmission |
| 4 | Relais antibrouillard |
| 5 | Chauffage de lunette arrière |
| 6 | Relais de climatisation |
| 7 | |
| 8 | |
| 9 | Relais klaxon |
| 10 | |
| 11 | |
| 12 | Relais du système 4WD |
| Boîte relais 2 | |
| 1 | |
| 2 | Relais de feu de recul |
| 3 | Relais du module de commande des gaz |
| 4 | PVN |
| 5 |
