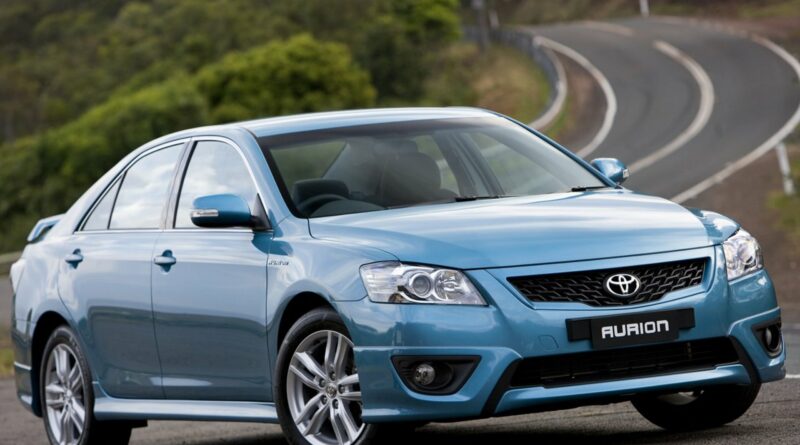

Diagrammes de fusibles et boîtes à relais – Toyota Aurion XV40
S’applique aux véhicules fabriqués au fil des ans :
2006, 2007, 2008, 2009, 2010, 2011, 2012.
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 7,5 | Système de démarrage |
| 6 | 7,5 | Système de charge |
| 7 | 7,5 | Système de connexion Toyota |
| 8 | – | – |
| 9 | – | – |
| 10 | 10 | Montage avec commande active du moteur |
| 11 | 10 | Système de commande électronique de l’accélérateur |
| 12 | 15 | Signaux d’urgence |
| 13 | 20 | Système d’injection multipoint / système d’injection multipoint séquentiel ;
Système de départ ; Fusibles « INDICATEUR N° 2 » et « IGN ». |
| 14 | 20 | Système de blocage du volant |
| 15 | 10 | Indicateurs et compteurs ;
L’éclairage des seuils ; Éclairage de démarrage ; Lumière du commutateur d’allumage ; Plafonniers de porte ; Éclairage intérieur ; L’illumination personnelle ; Regardez ; Système intelligent d’entrée et de décollage ; Indicateurs latéraux. |
| 16 | 10 | Corps principal de l’ECU ;
Système de contrôle de la stabilité du véhicule ; Système de commande à distance sans fil ; Affichage multi-informations ; Système de mémorisation de la position de conduite ; Essuie-glaces ; Système de surveillance de la vue arrière. |
| 17 | 15 | Système audio, système de navigation |
| 18 | 25 | Corps principal de l’ECU |
| 19 | – | – |
| 20 | 25 | Système audio ;
Système de navigation. |
| 21 | 30 | Système d’injection multipoint / système d’injection multipoint séquentiel ;
Transmission automatique ; Fusibles « EFI NO.2 » et « EFI NO.3 ». |
| 22 | – | – |
| 23 | 10 | Système d’injection de carburant multiport/système d’injection séquentielle multi-point |
| 24 | 15 | Système d’injection de carburant multiport/système d’injection séquentielle multi-point |
| 25 | 7,5 | Corne |
| 26 | 20 | Système d’injection de carburant multiport/système d’injection séquentielle multi-point |
| 27 | 10 | Indicateurs et mesures |
| 28 | 10 | Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel, système d’entrée et de démarrage intelligent, transmission automatique. |
| 29 | 10 | Corne |
| 30 | 15 | Phare droit (feux de croisement), système de correction d’assiette des phares |
| 31 | 15 | Phare gauche (feux de croisement) |
| 32 | 15 | Phares (feux de route) |
| 33 | 15 | Phare gauche (feux de route) |
| 34 | 50 | Système de climatisation |
| 35 | 50 | Système de freinage antiblocage ;
Système de contrôle de la stabilité du véhicule ; Système de contrôle de la traction ; Système d’assistance au freinage. |
| 36 | 50 | Ventilateurs de refroidissement électriques |
| 37 | 30 | Système de freinage antiblocage ;
Système de contrôle de la stabilité du véhicule ; Système de contrôle de la traction ; Système d’assistance au freinage. |
| 38 | 50 | Désembuage de la vitre arrière ;
Fusible « MIR HTR ». |
| 39 | – | – |
| 40 | 30 | Pas de circuit |
| 41 | – | – |
| 42 | – | – |
| 43 | – | – |
| 44 | 120 | « AM2 », « ALT-S », « E-ACM », « ETCS », « HAZ », « IG2 », « STR LOCK », « DOME », « ECU-B NO.1 », « RADIO NO. 1 », « MAIN EFI », « PORT NO.1 », « EFI NO.3 », « EFI NO.2 », « S-HORN », « A/F HTR », « MPX-B », « EFI NO.1 », « HORN », « H-LP(RL) », « H-LP(LL) », « H-LP(RH) », « H-LP(LH) », « HTR », « ABS Fuses No.1, « ABS No.2 », « RR DEF », « MAIN FAN », « CDS FAN », « RDI FAN » et « ST/AM2 ». |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| 48 | 30 | Système de démarrage |
| Relais | ||
| R1 | – | |
| R2 | – | |
| R3 | – | |
| R4 | – | |
| R5 | Ventilateur de refroidissement électrique | |
| R6 | Démarreur (ST) | |
| R7 | Allumage (IG) | |
| R8 | Embrayage du compresseur de climatisation (MG CLT) | |
| R9 | Démarreur (ST CUT) | |
| R10 | Désembuage de la vitre arrière | |
Boîte à fusibles du compartiment passager
| Numéro | Ampères [A] | Description |
| 1 | 25 | Arrière droit lève-vitre électrique |
| 2 | 25 | Arrière gauche lève-vitre électrique |
| 3 | – | – |
| 4 | 15 | Feux de brouillard avant |
| 5 | 7,5 | Système de diagnostic embarqué |
| 6 | 7,5 | Fenêtre électrique ;
Système de mémorisation de la position de conduite. |
| 7 | 10 | Feux de circulation ;
Monté en hauteur ¶Feu de circulation ; Système de contrôle du verrouillage des vitesses ; Système d’injection multipoint / système d’injection multipoint séquentiel ; Système de freinage antiblocage ; Système de contrôle de la stabilité du véhicule ; Système de contrôle de la traction ; Système d’assistance au freinage. |
| 8 | 30 | Système de mémorisation de la position de conduite |
| 9 | – | – |
| 10 | 7,5 | Système de départ ;
Système d’injection multipoint/système d’injection multipoint séquentiel. |
| 11 | 7,5 | Système de climatisation |
| 12 | 25 | Vitres électriques |
| 13 | 25 | Corps principal de l’ECU |
| 14 | 30 | Toit ouvrant électrique |
| 15 | 15 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de stationnement ; Phares antibrouillard avant ; Système de mise à niveau automatique des phares. |
| 16 | 7,5 | Lumières d’urgence ;
Système de climatisation ; Système audio ; Horloge ; Éclairage du compartiment de rangement ; Éclairage du tableau de bord ; Interrupteurs de contrôle ; Système de navigation ; Transmission automatique ; Pare-soleil électrique arrière. |
| 17 | 10 | ECU du corps principal ;
Toit ouvrant électrique ; Ventilateurs de refroidissement électriques ; Essuie-glaces et lave-glaces ; Affichage multifonctionnel ; Horloge ; Capteur d’aide au stationnement Toyota ; Système de mémorisation de la position de conduite ; Rétroviseur automatique anti-éblouissement ; Système de charge ; Système de contrôle de la stabilité du véhicule ; Système d’entrée et de démarrage intelligent ; Système de surveillance de la vue arrière. |
| 18 | 7,5 | Système de freinage antiblocage ;
Système de contrôle de la stabilité du véhicule ; Système de contrôle de la traction ; Système d’assistance au freinage ; Système de contrôle du verrouillage des vitesses ; Régulateur de vitesse ; Transmission automatique. |
| 19 | 10 | Système de climatisation ;
Désembuage de la vitre arrière. |
| 20 | 10 | Essuie-glaces et lave-glaces |
| 21 | – | – |
| 22 | 10 | Lumières d’urgence ;
Feux de recul ; Système de charge ; Système de navigation ; Pare-soleil arrière électrique. |
| 23 | 25 | Essuie-glaces et lave-glaces |
| 24 | 7,5 | Système de mise à niveau automatique des phares |
| 25 | 20 | Module de faisceau de remorque |
| 15 | Système d’injection séquentielle multipoint/multipoint usystème d’injection de carburant ;
Système de départ. |
|
| 26 | 10 | Système d’injection multipoint / système d’injection multipoint séquentiel ;
Système d’airbag SRS ; Système intelligent d’entrée et de décollage ; Système de blocage du volant ; Feux de stop ; Système de commande électronique de l’accélérateur. |
| 27 | 7,5 | Indicateurs et métriques ;
Affichage multifonctionnel ; Horloge. |
| 28 | 7,5 | Regardez ;
Govcet écu ; Système de contrôle du verrouillage des vitesses ; Rétroviseurs extérieurs ; Système d’entrée et de démarrage intelligent ; Affichage multifonctionnel. |
| 29 | 20 | Plus léger |
| 30 | 20 | Prise de courant |
| 31 | 7,5 | Système audio ;
Système de navigation. |
| 32 | 10 | Désembuage extérieur des rétroviseurs |
| Numéro | Ampères [A] | Description |
| 1 | 30 | Sièges électriques, système de mémorisation de la position de conduite |
| 2 | 30 | Vitres électriques, système de mémorisation de la position de conduite |
| Courrier | ||
| R1 | Feux de brouillard | |
| R2 | Feux arrière | |
| R3 | Relais d’accessoires | |
| R4 | Fourniture de fenêtres | |
| R5 | Allumage (IG1) | |
