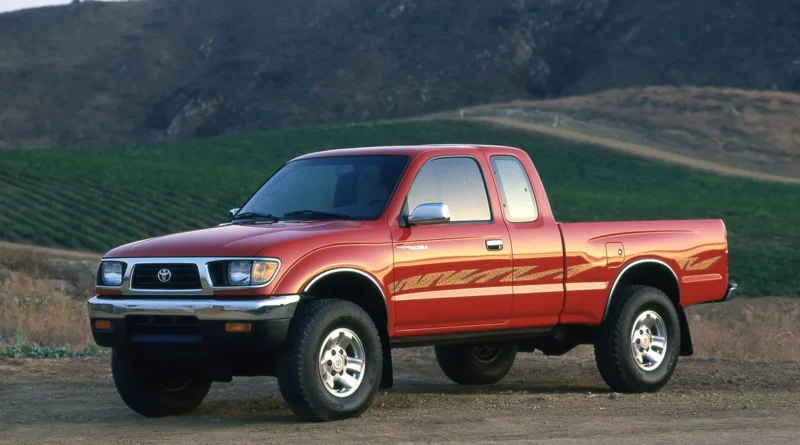

Toyota Tacoma (1995-1997) – boîte à fusibles et relais

Schéma des boîtes à fusibles et relais – Toyota Tacoma

S’applique aux véhicules neufs depuis des années:

1995, 1996, 1997.



Schéma de la boîte à fusibles dans l’habitacle

Le panneau de fusibles est situé derrière un couvercle du côté conducteur du tableau de bord.



Toyota Tacoma (1995-1997) - boîte à fusibles et relais

Numéro Ampères [A] La description
18 15 Système de contrôle ADD, système de contrôle à quatre roues motrices, système de blocage de différentiel arrière
19 dix Jauges et compteurs, feux de recul, régulateur de vitesse, antenne électrique, système de commande de serrure électrique, transmission automatique électronique, système de démarrage, système de charge, système de commande de chauffage
20 dix Indicateurs de direction, clignotants d’urgence
21 15 Système de régulateur de vitesse, système de freinage antiblocage, système de verrouillage de changement de vitesse
22 vingt Essuie-glaces et lave-glaces
23 7.5 Témoin de décharge, système d’airbag SRS
24 7.5 Système audio de voiture, antenne électrique
25 15 Allume-cigare, horloge, rétroviseurs électriques, feux de recul, système de verrouillage de changement de vitesse
26 15 Témoin d’avertissement d’airbag SRS, système de feux de jour, régulateur de vitesse, système de freinage antiblocage ;
30 trente Vitres électriques, système de commande de verrouillage électrique des portes



Schéma de la boîte à fusibles dans le compartiment moteur



Toyota Tacoma (1995-1997) - boîte à fusibles et relais

Numéro Ampères [A] La description
1 15 Feux stop, feu stop surélevé, régulateur de vitesse
2 7.5 Système de charge
3 7.5 Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel, système de démarrage, jauges et compteurs
4 dix Système de diagnostic embarqué
5 15 Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel
6 15 Phares de secours, klaxons
7 15 Système audio de voiture, antenne électrique, éclairage intérieur, horloge, lumière du contacteur d’allumage, éclairage personnel, plafonnier de porte
8 dix Feux arrière, feux de plaque d’immatriculation
9 dix Feux de détresse, système de commande de chauffage, système de refroidissement de la climatisation, jauges et compteurs, horloge, témoin de surmultiplication de l’autoradio, éclairage de la boîte à gants, allume-cigare, éclairage du tableau de bord
10 dix Système de refroidissement de la climatisation
11 dix Phare droit
12 dix Phare gauche
13 dix Phare droit (feux de route), indicateur de direction des feux de route
14 dix Phare gauche (feux de route)
15 dix Phare droit (feux de croisement)
16 dix Phare gauche (feux de croisement)
27 40 Fusible climatisation
28 40 Tous les éléments dans les fusibles « STA », « ECU-B », « POWER » « RADIO », « CIG », « GAUGE », « TURN », « ECU-IG », « WIPER » et « 4WD »
29 trente Tous les éléments du fusible « IGN »
31 60 Système anti-blocage des roues
32 80 Tous les composants dans « ABS », « AM1 », « STA », « ECU-B », « POWER », « RADIO », « CIG », « GAUGE », « TURN », « ECUIG », « WIPER »,  » 4WD « , » CHAUFFAGE « , » AC « , » TAIL « , » PANNEAU « , » STOP « et » ALT-S « fusibles
