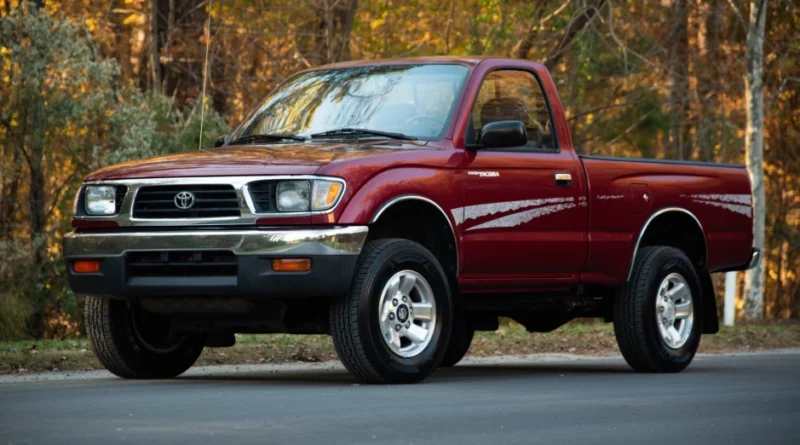

Toyota Tacoma (1998-2000) – boîte à fusibles et relais

Toyota Tacoma (1998-2000) – boîte à fusibles et relais

Schéma des boîtes à fusibles et relais – Toyota Tacoma

S’applique aux véhicules neufs depuis des années:

1998, 1999, 2000.



Compartiment pour les passagers

Toyota Tacoma (1998-2000) - boîte à fusibles et relais

  1. Relais de feux de détresse
  2. Relais d’intégration
  3. Relais de lève-vitre électrique principal
  4. Relais de commande de verrouillage de changement de vitesse (colonne A / T) / ECU de commande 4WD (avec ECU de blocage de différentiel arrière)
  5. J/B
  6. Boîte à fusibles
  7. Relais d’ouverture de circuit
  8. J/B
  9. Relais de commande d’antenne automatique
  10. J/B
  11. Relais feux de jour №4
  12. Module de contrôle du moteur
  13. Ajouter un relais de contrôle
  14. ECU de régulateur de vitesse (sauf 5VZ-FE)
  15. Unité d’air conditionné
  16. 4WD ECU (sélecteur 2-4)
  17. Ensemble de capteur d’airbag central
  18. Relais de commande de verrouillage de changement de vitesse (étage A / T)
  19. Relais de feux de jour (principal)



Schéma de la boîte à fusibles dans l’habitacle

Le panneau de fusibles est situé derrière un couvercle du côté conducteur du tableau de bord.

Toyota Tacoma (1998-2000) - boîte à fusibles et relais

Retour:

Toyota Tacoma (1998-2000) - boîte à fusibles et relais

Numéro Ampères [A] La description
1
2
3
4 7.5 Système d’annulation de la manivelle d’embrayage, système de démarrage, jauges et compteurs
5 trente Vitres électriques
6 vingt Système de contrôle ADD, système de contrôle à quatre roues motrices, système de blocage de différentiel arrière
7 dix Jauges et compteurs, feux de recul, régulateur de vitesse, antenne électrique, système de commande de serrure électrique, transmission automatique électronique, système de démarrage, système de charge, système de climatisation
8 dix Indicateurs de direction, clignotants d’urgence
9 15 Régulateur de vitesse, système de freinage antiblocage, verrouillage automatique des vitesses
10 vingt Essuie-glaces et lave-glaces
11 7.5 Témoin de décharge, système d’airbag SRS, système d’injection de carburant multipoint / système d’injection de carburant multipoint séquentiel
12 7.5 Système audio de voiture, antenne électrique
13 15 Allume-cigare, horloge, rétroviseurs électriques, feux de recul, verrouillage automatique des vitesses
14 15 Témoin d’avertissement d’airbag SRS, système de feux de jour, régulateur de vitesse ;
Relais
R1 Relais d’intégration
Relais (arrière)
R1 Corne
R2 Allumez le clignotant
voir aussi:  Toyota Sienna XL30 (2011-2018) - boîte à fusibles et relais



Compartiment moteur

Toyota Tacoma (1998-2000) - boîte à fusibles et relais

  1. Boîte à fusibles
  2. Actionneur de régulateur de vitesse avec ECU (5VZ-FE) / Relais de coupure O / D (2RZ-FE)
  3. Actionneur ABS avec ECU



Schéma de la boîte à fusibles dans le compartiment moteur



Toyota Tacoma (1998-2000) - boîte à fusibles et relais

Numéro Ampères [A] La description
1 15 Prise de courant
2
3 7.5 Système de feux diurnes
4
5 dix Phare droit (feux de route), indicateur de direction des feux de route
6 dix Phare gauche (feux de route)
7 dix Phare droit (feux de croisement)
dix Phare droit
8 dix Phare gauche (feux de croisement)
dix Phare gauche
9 dix Feux arrière, feux de plaque d’immatriculation
10 dix Feux de détresse, système de commande de chauffage, système de climatisation, jauges et compteurs, horloge, système audio de voiture, témoin de surmultiplication, éclairage de boîte à gants, allume-cigare, éclairage du tableau de bord, système de blocage de différentiel arrière, système d’injection de carburant multipoint / injection de carburant multipoint séquentielle système, un système de transmission automatique à commande électronique
11 dix Système de conditionnement d’air
12
13
14
15 15 Feux stop, feu stop surélevé, régulateur de vitesse
16
17
18 7.5 Système de charge
19 15 Système audio de voiture, antenne électrique, éclairage intérieur, horloge, lumière du contacteur d’allumage, éclairage personnel, plafonnier de porte
20 dix Système de diagnostic embarqué
21 15 Phares de secours, klaxons
22 15 Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel
vingt Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel
23 60 Système anti-blocage des roues
24 40 Fusible « CA »
25 80 Fusibles « ABS », « AM1 », « HEATER », « AC », « TAIL », « PANEL », « STOP » et « ALT-S », « PWR OUTLET »
26 40 Système de démarrage
27 trente Système de mise à feu
Relais
R1 Résistance
R2 EFI
R3
R4 Prise de courant
R5
R6 Feux arrière
R7 Entrée
R8 Réflecteur
R9 Chauffage
