Toyota Aygo AB40 (2014-2021) – boîte à fusibles

Toyota Aygo AB40 (2014-2021) – boîte à fusibles

Toyota Aygo AB40 – schéma de la boîte à fusibles

Année de fabrication : 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Fusible d’allumeur (prise de courant) sur Toyota Aygo AB40 Le fusible 11 est dans la boîte à fusibles du tableau de bord.

Compartiment moteur

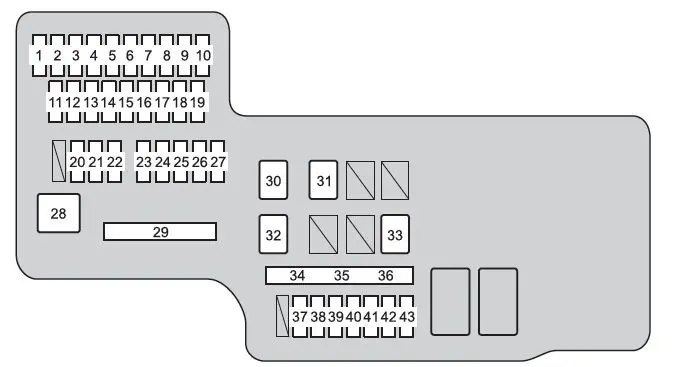

Toyota Aygo – fusibles – compartiment moteur
Fusible Amp[A] Description
1 H-LP RH-LO 10 Phare (feux de croisement)
2 H-LP LH-LO 10 Phare gauche (feux de croisement) ;

Réglage manuel de l’alignement des phares.

3 H-LP RH-HI 7,5 Phares (feux de route)
4 H-LP LH-HI 7,5 Phare avant gauche (feu de conduite) ;

Indicateurs et jauges.

5 EFI NO.3*1 15 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

6 EFI NO.4*1 7,5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

7 EFI NO.5*1 15 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

8 RDI NO.2*1 7,5 Ventilateur de refroidissement électrique
9 A / C COMP 7,5 Système de climatisation
10 IG2 NO.3*2 7,5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Feux de stop ;

Feu stop monté en hauteur.

11 DOME 5 Éclairage intérieur ;

Éclairage de démarrage.

12 HAZ 10 Directions ;

Lumières d’urgence ;

Indicateurs et jauges.

13 CORNE 10 Corne
14 D / CUT 30 ECU-B No 1, ECU-B No 2, ECU-B No 3
15 ECU-B NO.4*2 7,5 Boîte de vitesses manuelle multi-mode
16 AM2 NO.2 7,5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

17 AM2 NO.3 7,5 Système intelligent d’entrée et de décollage
18 ICS * 2 7,5 Système de charge
19 EFI-MAIN * 1 25 EFI NO 3, EFI NO 4,

EFI NO 5, RDI NO 2.

20 ST 30 Système de démarrage
21 STRG LOCK 7,5 Système de blocage du volant
22 H-LP-MAIN 25 H-LP RH-LO, H-LP LH-LO,

H-LP RH-HI, H-LP LH-HI.

23 WIPER-S*2 7,5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

24 STA 7,5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système de départ ;

Transmission manuelle multi-mode ;

Système d’arrêt et de démarrage.

25 ECU-B NO.3 15 Système audio, système d’entrée et de démarrage intelligent
26 ECU-B NO.1 7,5 Compteurs et compteurs
27 ECU-B NO.2 7,5 Système de contrôle de la stabilité du véhicule
28 J / B 60 Boîte à fusibles pour instruments
29 ALT * 2 125 DEF, S / HTR F / R, S / HTR F / L,

CANVAS TOP, ABS No. 1, ABS No. 2,

RDI No. 1, FOG FR, DRL.

30 AMT * 3 50 Boîte de vitesses manuelle multi-mode
BBC * 4 40 Stop &amp ; Système de démarrage
31 EPS 50 Système de direction assistée électrique
32 RDI NO.1 50 * 1 Ventilateur de refroidissement électrique
30 * 5
40 * 5
33 ABS NO.1 50 Système de freinage antiblocage ;

Système de contrôle de la stabilité du véhicule.

34 SPARE 10 Fusible de secours
35 SPARE 20 Fusible de secours
36 SPARE 30 Fusible de secours
37 DEF 20 Désembuage de la vitre arrière ;

Désembuage extérieur du rétroviseur.

38 ABS NO.2 30 Système de freinage antiblocage ;

Système de contrôle de la stabilité du véhicule.

39 FOG FR 7,5 Phares antibrouillard avant ;

Indicateurs et jauges.

40 DRL 7,5 Feux de circulation diurne
41 S / HTR F / R 15 Chauffage des sièges (côté droit)
42 TOP CANVAS 20 Toit souple repliable
43 S / HTR F / L 15 Chauffage des sièges (côté gauche)
* 1 : Moteur HM01
* 2 : Moteur 1KR
* 3 : Véhicules avec une transmission manuelle multi-mode
* 4 : Véhicules avec système Stop &amp ; Start
* 5 : Remplacez le fusible par un fusible identique à celui d’origine.
voir aussi:  Toyota Prius XW30 (2011-2015) - boîte à fusibles

Boîte à relais

Boîte à relais du compartiment moteur

Numéro Relais
R1 Lampe frontale (H-LP)
R2 A partir de mai 2015 : feu stop (STOP LP)
R3 Variateur (DIM)
R4 Normal : ventilateur de refroidissement électrique (FAN NO.1)
R5 Transmission manuelle multi-mode (MMT)
R6 Feu de brouillard avant (FR FOG)
R7 Corne
R8 Système de feux de circulation diurne (DRL)
R9 Embrayage du compresseur de climatisation (MG CLUTCH)
R10 Tropic : Ventilateur de refroidissement électrique (FAN NO.1)

Tableau de bord côté conducteur

Toyota Aygo – fusibles – tableau de bord
Fusible Ampères [A] Description
1 IG1 NO.2 5 Feu arrière ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système audio ;

Système de contrôle de la stabilité du véhicule.

2 LAVEUSE 15 Lave-glace ;

Lave-vitre arrière.

3 ECU-IG NO.1 5 ECU du corps principal ;

Indicateurs et jauges ;

Système de climatisation ;

Désembuage de la vitre arrière ;

Désembuage des rétroviseurs extérieurs ;

Chauffage des sièges ;

Système Audiol

Système PCS.

4 ECU-IG NO.2 5 Système de direction assistée électrique ;

Système d’arrêt et de démarrage.

5 WIPER RR 15 Essuie-glace arrière
6 IG1 NO.1 5 Ventilateur de refroidissement électrique ;

Système de freinage antiblocage ;

Système de contrôle de la stabilité du véhicule.

7 WIPER 25 Essuie-glace
8 MIR HTR 10 Désembuage extérieur des rétroviseurs
9 P / SORTIE 15 Prise électrique ;

Un briquet.

10 ECU-ACC 7,5 Rétroviseurs extérieurs ;

Système audio ;

Système d’arrêt et de démarrage ;

Indicateurs et jauges.

11 IG2 NO.2 5 Système de blocage du volant ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Transmission manuelle multi-mode.

12 A/BAG 7,5 Système d’airbag SRS
13 METER 5 Des compteurs et des compteurs ;

Système d’arrêt et de démarrage.

14 IG2 NO.1 15 * 1 Système d’injection de carburant multiport ;

Séquentielle à plusieurs portes ;

Système d’injection de carburant ;

Feux de stop.

7,5 * 2
15 EFI NO.1 7,5 * 1 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système d’arrêt et de démarrage.

10 * 2
16 OBD 7,5 Système de diagnostic embarqué
17 STOP 10 Feux de circulation ;

Feu stop monté en hauteur ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système de freinage antiblocage ;

Système de contrôle de la stabilité du véhicule ;

Transmission manuelle multi-mode ;

Système intelligent d’entrée et d’actionnement.

18 TAIL 10 Feux de position ;

Éclairage de la plaque d’immatriculation ;

Feu de brouillard arrière ;

Phares antibrouillard avant ;

Feux arrière ;

Éclairage de l’interrupteur ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Jauges et jauges ;

Système audio.

19 HTR 40 Système de climatisation
20 AM1 40 HTR, OBD, A/C, TAIL, FOG RR, STOP,

P/W, PORT F/L, PORT F/R

21 AM2 NO.1 30 EFI NO 2, EFI-MAIN, D / L
22 EFI NO.2*1 7,5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

23 EFI-MAIN * 1 20 FEI n° 1 ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Pompe à carburant.

24 D / L 25 Unité principale de l’ECU ;

Système de verrouillage des portes.

25 P / W 30 Vitres électriques
26 PORTE F/R*3 25 Vitres à commande électrique
PORTE F/L*4
27 A / C 10 Système de climatisation
28 FOG RR 5 Feu de brouillard arrière
* 1 : 1KR Moteur
* 2 : Moteur HM01
* 3 : Véhicules à conduite à gauche
* 4 : Véhicules avec conduite à droite
voir aussi:  Toyota RAV4 XA40 et CA40 (2013-2019) - boîte à fusibles

Boîte à relais

Numéro Courrier
R1 Allumage (IG1)
R2 no Input &amp ; Home : démarrage du système (ST CUT)
avec Input &amp ; Accueil : Système d’allumage (IG2)
R3 Feux arrière (TAIL)
R4 Désembuage de la lunette arrière (RR DEF)
