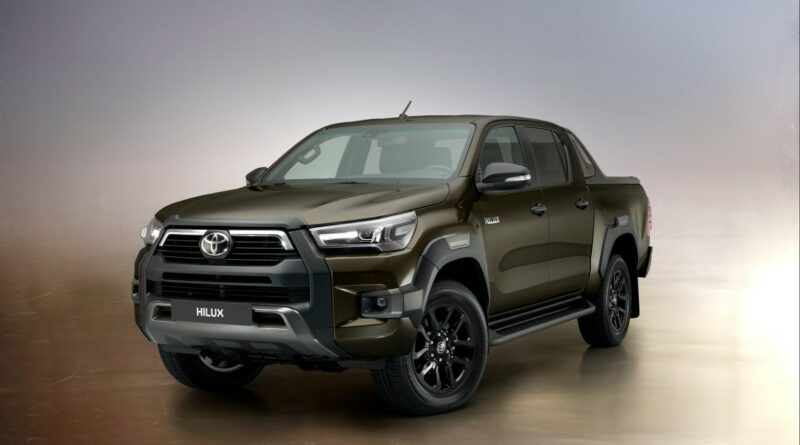

Toyota Hilux AN120 et AN130 (2015-2021) – boîte à fusibles

Toyota Hilux AN120 et AN130 (2015-2021) – boîte à fusibles

Toyota Hilux (2015-2018) – Schéma des boîtes à fusibles

Année de fabrication : 2015, 2016, 2017, 2018.

Fusible d’allumage (prise électrique) sur Toyota Hilux (2015-2018). Le fusible 21 se trouve dans la boîte à fusibles de l’habitacle.

Boîte à fusibles du compartiment passager

Toyota Hilux – schéma de la boîte à fusibles de l’habitacle
Fusible Ampère Circuit
1 PORTE NO.2 25 Fourniture de fenêtres
2 PORTE R/L 25 Fourniture de fenêtres
3 PORTE R/R 25 Fourniture de fenêtres
4 PORTE NO.1 30 Fourniture de fenêtres
5 ETCS 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E :

Multi-porte système injection de carburant ;

Système d’injection séquentielle multiport.

EFI-MAIN NO.1 25 1GD-FTV, 2GD-FTV :

ABS, climatisation ;

Contrôle assisté pendant Descendre une colline;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Aide au démarrage en côte ;

TRC ;

COV.

6 EFI-MAIN NO.1 25 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E :

ABS ;

Climatisation ;

Système d’assistance à la descente ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Aide au démarrage en côte ;

TRC ;

COV.

EFI-MAIN NO.2 25 1GD-FTV, 2GD-FTV :

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

7 TURN &amp ; HAZ 10 Indicateur de direction et témoin lumineux ;

Compteur combiné ;

Contrôle du verrouillage des portes ;

Système d’entrée et de décollage ;

Système antidémarrage ;

Je commence ;

Blocage de la direction ;

Protection contre le vol ;

Contrôle de la serrure sans fil.

8 AM2 NO.2 30 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système d’entrée et de mise en service ;

Système d’immobilisation, démarrage ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

9 HTR 40 Climatisation ;

Chargement.

10 AM1 40 Système d’entrée et de décollage ;

Système antidémarrage ;

Je commence ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

11 TAIL 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E :

Feu arrière ;

L’éclairage ;

Contrôle automatique de l’éclairage ;

Chargement ;

Système d’entrée et de décollage ;

Feu de brouillard avant ;

Système antidémarrage ;

Rappel important ;

Rappel de la lumière ;

Feu de brouillard arrière ;

Actionnement ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

ECU-ALT NO.2 10 1GD-FTV, 2GD-FTV :

Contrôle du verrouillage des portes ;

Fenêtre électrique ;

Protection contre le vol.

12 FOG FR / DRL 10 Feu de brouillard avant ;

Phare ;

L’éclairage ;

Feu arrière.

13 ECU-ALT NO.2 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E :

Contrôle du verrouillage des portes ;

Fenêtre électrique ;

Protection contre le vol.

TAIL 10 1GD-FTV, 2GD-FTV :

Feu arrière ;

L’éclairage ;

Contrôle automatique de l’éclairage ;

Chargement ;

Système d’entrée et de décollage ;

Feu de brouillard avant ;

Système antidémarrage ;

Rappel important ;

Rappel de la lumière ;

Feu de brouillard arrière ;

Actionnement ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

14 OBD 10 Système de diagnostic embarqué
15 EFI NO.1 10 ABS ;

Climatisation ;

Assistance à la descente en côte ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Aide au démarrage en côte ;

Système d’arrêt et de démarrage ;

TRC ;

COV.

16 IG2 NO.1 5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

17 METER 5 Compteur combiné ;

4 roues motrices ;

ABS ;

Climatisation (automatique) ;

Système audio ;

Chargement ;

Contrôle du verrouillage des portes ;

Contrôle de l’assistance à la descente ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système d’entrée et de lancement ;

Phare ;

Contrôle du niveau des phares (automatique) ;

Nettoyage des phares ;

Aide au démarrage en côte ;

L’éclairage ;

Système antidémarrage ;

Éclairage intérieur ;

Rappel important ;

Alerte de franchissement de ligne ;

Rappel de la lumière ;

Système de navigation ;

Système de pré-collision ;

Système de surveillance de la vue arrière ;

Avertissement sur le port de la ceinture de sécurité ;

SRS ;

Mise en service ;

Blocage du volant d’inertie ;

Système d’arrêt et de démarrage ;

Feu arrière ;

Système télématique ;

Système anti-vol ;

Système d’avertissement de la pression des pneus ;

TRC ;

Indicateurs de direction et témoin lumineux ;

COV ;

Commande de verrouillage de porte sans fil.

18 A/BAG 5 Système d’airbag SRS
19 IG2 NO.3 5 Chargement ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système antidémarrage ;

Système de communication multiplex ;

Système télématique.

20 SFT LOCK-ACC 10 Verrouillage du levier de vitesse
21 P/OUTLET NO.1 15 Prise de courant
22 IG2 NO.2 5 Système d’entrée et de décollage ;

Système antidémarrage ;

Je commence ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

23 WIPER 25 Essuie-glace et lave-glace avant
24 IG1 NO.1 10 Système audio ;

Feu arrière ;

Chargement ;

Comptoir combiné ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Alerte de franchissement de ligne ;

Système de navigation ;

Système de surveillance de la vue arrière.

25
26 IG1 NO.3 10 ABS ;

Assistance à la descente en côte ;

Aide au démarrage de la colline ;

Système d’arrêt et de démarrage ;

TRC ;

COV.

27 IG1 NO.4 10 Climatisation ;

Système audio ;

Contrôle automatique de l’éclairage ;

Chargement ;

Compteur combiné ;

Contrôle du verrouillage des portes ;

Système d’injection de carburant à plusieurs portes ;

Système d’injection séquentielle multiport ;

Système d’entrée et de lancement ;

Feu de brouillard avant ;

Phare ;

Contrôle du niveau des phares (automatique) ;

Nettoyage des phares ;

L’éclairage ;

Système antidémarrage ;

Éclairage intérieur ;

Chauffe-miroir ;

Système de communication multiplex ;

Système de navigation ;

Prise électrique ;

Lève-vitre électrique ;

Feu de brouillard arrière ;

Système de surveillance de la vue arrière ;

Désembuage de la vitre arrière ;

Avertissement de ceinture de sécurité ;

SRS ;

Mise en service ;

Blocage de la direction ;

Système d’arrêt et de démarrage ;

Feu arrière ;

Dissuasion du vol ;

Système d’avertissement de la pression des pneus ;

Commande de verrouillage de porte sans fil.

28 LAVEUSE 15 Essuie-glace et lave-glace avant
29 IG1 NO.2 10 Chargement ;

Verrouillage des vitesses.

voir aussi:  Toyota FJ Cruiser (2006-2007) - boîte à fusibles et relais

Champ de relais de l’habitacle 1

Toyota Hilux – schéma des boîtes à fusibles – habitacle (boîte 1)
Fusible Amp [A] Description
1 DCU NO.1 25 Contrôle de la pompe à urée par le calculateur
2 DCU NO.2 20 Contrôle de la pompe à urée par le calculateur
3 PM NOX 20 Capteur d’oxyde d’azote
4 DCU-B 7,5 Contrôle de la pompe à urée par le calculateur
5 DEF-S 10 Chauffe-miroir ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

6 FOG RR 10 Feu de brouillard arrière
7 DEICER 15 Dégivrage des essuie-glaces
8 DEF 25 Désembuage de la vitre arrière ;

Chauffe-miroir ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

Relais

Relais Description
R1 Pompe à urée (DCU-MAIN)
R2 Capteur d’oxydes d’azote (NOX PM)
R3 Dégivreur de pare-brise (DEICER)
R4 Feu antibrouillard arrière (FOG RR)
R5
R6 Onduleur (INV)
R7 Désembuage de la vitre arrière ;

Chauffage du miroir (DEF).

Champ de relais de l’habitacle #2

Toyota Hilux – schéma des boîtes à fusibles – habitacle (boîte 2)
Fusible Amp [A] Description
1 ACC 5 4RM ;

ABS ;

Climatisation ;

Système audio ;

Chargement ;

Regardez ;

Compteur combiné ;

Contrôle du verrouillage des portes ;

Contrôle de l’assistance à la descente ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système d’entrée et de mise en service ;

Phare ;

Contrôle du niveau des phares (automatique) ;

Nettoyage des phares ;

Aide au démarrage en côte ;

L’éclairage ;

Système antidémarrage ;

Éclairage intérieur ;

Rappel important ;

Alerte de franchissement de ligne ;

Rappel de la lumière ;

Système de communication multiplex ;

Système de navigation ;

Système de pré-collision ;

Système de surveillance de la vue arrière ;

Miroir avec télécommande ;

Avertissement de ceinture de sécurité ;

SRS ;

Mise en service ;

Blocage du volant d’inertie ;

Système d’arrêt et de démarrage ;

Feu arrière ;

Système télématique ;

Dissuasion du vol ;

Système d’avertissement de la pression des pneus ;

TRC ;

Indicateur de direction et témoin lumineux ;

COV ;

Commande de verrouillage de porte sans fil.

2 A / C 10 Climatisation (manuelle)
3 ECU-IG2/ECU
C/OPN NO.2
10 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

4 STA / WIPER-S 7,5 Mise en service ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport

5
6 4WD-IG 20 4RM
7 S / HTR 15 Avant août 2017 .. :

Chauffe-siège

S / HTR / S / VENT 15 En août 2017 .. :

Chauffe-siège

8 IG1 NO.5 10 Climatisation ;

Alerte de franchissement de ligne ;

Système de pré-collision.

Relais

Relais Description
R1 Chauffage (HTR)
R2 Allumage (IG1 No 2)
R3 Allumage (IG2)
R4 LHD :

Volant chauffant (STRG HTR)

R5 Climatisation (A / C COMP)

Champ de relais de l’habitacle 3

Toyota Hilux – schéma des boîtes à fusibles – habitacle (boîte 3)

Relais

Relais Description
R1 Réchauffeur PTC (PTC HTR No. 1)
R2 Réchauffeur PTC (PTC HTR No. 3)
R3 Réchauffeur PTC (PTC HTR No. 2)
R4 Réchauffeur de viscose (collant)
R5
R6 Serrure de porte (D / L No. 1)
R7 Serrure de porte (D / L No. 2)
R8 RHD :

Serrure de porte (D / L No. 2)

R9 RHD :
voir aussi:  Toyota RAV4 XA10 (2000) - boîte à fusibles

Champ de relais de l’habitacle 4

Toyota Hilux – schéma des boîtes à fusibles – habitacle (boîte 4)

Relais

Relais Description
R1 Feux de circulation diurne (DRL)
R2 Dissuasion du vol (S-HORN)
R3 Feux de brouillard avant (FOG FR)
R4 Feu arrière
R5 Éclairage intérieur (DOME CUT)
R6 Allumage (IG1 n° 1)

Boîte à fusibles du compartiment moteur

Toyota Hilux – schéma de la boîte à fusibles du compartiment moteur
Fusible Amp [A] Description
1
2
3
4 INV 20 Prise de courant (convertisseur de tension)
5 ECU-ALT NO.1 10 Double serrure
6
7 STOP 10 En août 2017 .. :

Feux de signalisation

ABS

TRC

VSC

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Chargement ;

Assistance à la descente en côte ;

Système d’entrée et de démarrage ;

Système d’aide au démarrage en côte ;

Système antidémarrage ;

Verrouillage du levier de vitesse ;

Je commence ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

8 STOP 10 Avant août 2017 .. :

Feux de signalisation

ABS

TRC

VSC

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Chargement ;

Assistance à la descente en côte ;

Système d’entrée et de démarrage ;

Système d’aide au démarrage en côte ;

Système antidémarrage ;

Verrouillage du levier de vitesse ;

Je commence ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

STRG HTR 10 En août 2017 .. :

Volant chauffant

9 4WD-ALT 10 4RM
10 ECU-B NO.1 10 4RM ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

ABS ;

Climatisation (automatique) ;

Système audio ;

Chargement ;

Regardez ;

Compteur combiné ;

Contrôle du verrouillage des portes ;

Double verrouillage ;

Contrôle d’assistance en descente ;

Système d’entrée et de sortie ;

Fonctionnalité ;

Contrôle du niveau des phares (automatique) ;

Nettoyage des phares ;

Aide au démarrage en côte ;

L’éclairage ;

Système antidémarrage ;

Éclairage intérieur ;

Rappel important ;

Alerte de franchissement de ligne ;

Rappel de la lumière ;

Système de navigation ;

Système de pré-collision ;

Système de surveillance de la vue arrière ;

Avertissement de ceinture de sécurité ;

SRS ;

Mise en service ;

Blocage du volant ;

Système d’arrêt et de démarrage ;

Feu arrière ;

Système télématique ;

Protection contre le vol ;

Système d’avertissement de la pression des pneus ;

TRC ;

Indicateurs de direction et témoin lumineux ;

COV ;

Commande de verrouillage de porte sans fil.

11 RADIO 10 Système audio ;

Système de navigation ;

Système de surveillance de la vue arrière.

12 DOME 10 Système antidémarrage ;

Système d’entrée et de décollage ;

Éclairage intérieur ;

Démarrage ;

Blocage du volant ;

Protection contre le vol ;

Commande de verrouillage de porte sans fil.

13 H-LP RH-LO 10 Phares (feux de croisement)
14 H-LP LH-LO 10 Phare gauche (feux de croisement) ;

Réglage du niveau des phares ;

Nettoyage des phares.

15 H-LP RH-HI 10 Phares (feux de route)
16 H-LP LH-HI 10 Phare gauche (feux de route)
17 S-HORN 7,5 Dissuasion du vol
18 MAI-VENDREDI 7,5 Système télématique
19 CORNE 10 Horn ;

Système d’entrée et de décollage ;

Système antidémarrage ;

Je commence ;

Blocage du volant ;

Protection contre le vol ;

Commande de verrouillage de porte sans fil.

20 EFI-B 7,5 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

21 ALT-S / ICS 7,5 Télécharger
22 SMART 7,5 Système d’entrée et de décollage ;

Système antidémarrage ;

Je commence ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

23 ECU-B NO.3 10 Climatisation (automatique) ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système d’entrée et de mise en service ;

Système antidémarrage ;

Chauffe-miroir ;

Système de communication multiplex ;

Mise en service ;

Blocage de la direction ;

Protection contre le vol ;

Commande de verrouillage de porte sans fil.

24 A / F HTR 20 1GR-FE, 1TR-FE, 2TR-FE :

Capteur de rapport air/carburant.

EDU 25 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E :

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

25 STRG LOCK/
AM2 NO.1
10 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système d’entrée et de mise en service ;

Système antidémarrage ;

Je commence ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

26 INJ 15 1GR-FE, 1TR-FE, 2TR-FE :

Compteur combiné ;

Multi-porte système injection de carburant ;

Système d’injection séquentielle multiport ;

Allumage.

ST NO.2 30 2GD-FTV avec Stop &amp ; Accueil : Système

Entrée ; Début ;

Immobilisateur ;

Starter ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

27 ECU-B NO.2 10 Système d’entrée et de décollage ;

Système antidémarrage ;

Starter ;

Blocage du volant ;

Commande de verrouillage de porte sans fil.

28 ECU-B NO.4 25 Contrôle automatique de l’éclairage ;

Contrôle du verrouillage des portes ;

Système d’entrée et de départ ;

Feu de brouillard avant ;

Phare, éclairage ;

Système antidémarrage ;

Éclairage intérieur ;

Fenêtre électrique ;

Feu de brouillard arrière ;

Actionnement ;

Blocage du volant ;

Feu arrière ;

Protection contre le vol ;

Commande de verrouillage de porte sans fil.

29
30 D / CUT 30 Fusibles « ECU-B NO.1 », « RADIO », « DOME ».
31 ODS 7,5 Détection de personnes ECU
32 P / SEAT 30 Avant août 2017 .. :

Chaise électrique

P / SEAT (D) 30 En août 2017 .. :

Chaise électrique

33 PTC HTR NO.2 30 Réchauffeur PTC
34
35 ABS NO.1 50 ABS ;

TRC ;

COV ;

Contrôle d’assistance à la descente ;

Contrôle de l’assistance au démarrage en côte.

36 ABS NO.2 30 ABS, TRC, VSC ;

Contrôle de l’assistance à la descente ;

Contrôle de l’assistance au démarrage en côte.

37 R / BI / P-ALT 30 Relais « IG1 No. 2 » :

Fusibles « 4WD-IG », « S / HTR »,

« S / HTR / S / VENT », « IG1 No 5 ».

38
39
40 PTC HTR NO.1 50 Réchauffeur PTC
41 GLOW 80 Système Glow
42 J / BB 60 Relais « EFI-MAIN NO.1 » ;

« EFI-MAIN NO.2 », « EFI-MAIN NO.1 » relais

« EFI-MAIN NO.2 », « TURN & HAZ »,

« ETCS », « EFI NO. 1 » ;

Fusibles » AM2 NO.2 « .

43 H-LP CLN 30 Nettoyage des phares
44 CDS FAN/
PTC HTR NO.3
30 Climatisation ;

Réchauffeur PTC ;

Ventilateur de refroidissement électrique.

45 R / B FLOOR-ALT 50 Relais « DEF », « DEF », « FOG RR »,

« DEICER », « DEF-S

46 ALT 140 Relais « P / W », « ACC », « R / B FLOOR-ALT »,

« R / BI / P-ALT », « 4WD-ALT », « INV »,

« ABS NO.1 », « ABS NO.2 « , » STOP « ,

« P / SEAT « , » P / SEAT (D) « , » H-LP CLN « ,

« STRG HTR « , » ECU-ALT NO.1 « , » PTC HTR NO. 1 « ,

 » PTC HTR NO.2 « ,  » FAN CDS / PTC HTR NO.3 « ,

HTR « , » PORT P / L « , » PORT NO.1 « , » PORT NO.2 « ,

 » P / P DOOR « ,  » DOOR NO.2 « ,  » FOG FR / DRL « ,

« TAIL « , » OBD « , » ECU-ALT NO.2 « ,

AM1 « , » P / OUTLET NO.1 « , » SFT LOCK-ACC « , » SFT LOCK-ACC « .

47 BBC NO.3 40 Stop &amp ; Start System
48
49 BBC NO.1 40 Stop &amp ; Start System
50 ST NO.1 30 1GR-FE, 1TR-FE, 2TR-FE :

Système les entrées et les décollages ;

Système antidémarrage ;

Je commence ;

Blocage de la direction ;

Commande de verrouillage de porte sans fil.

50 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E :

Système les entrées et les décollages ;

Système antidémarrage ;

Je commence ;

Blocage du volant ;

Contrôle de la serrure sans fil.

51
52
53 AIR PMP 50 Pompe à air
DCU-MAIN 50 Courrier « DCU-MAIN », « DCU No. 1 »,

« DCU No. 2 », « DCU-B » ;

Fusibles « NOX PM

54 H-LP MAIN 40 Relais « H-LP », p

Relais « DIMMER »,

« H-LP LH-LO », « H-LP RH-LO »,

« H-LP LH-HI », « H-LP RH-HI ».

voir aussi:  Toyota Camry (XV40) (2007-2011) - boîte à fusibles et relais

Relais

Relais Description
R1 Résistance
R2 Lampe frontale (H-LP)
R3 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E :

Moteur de démarrage (ST NR 1)

R4 1GR-FE, 1TR-FE, 2TR-FE :

Starter (ST n° 1) ;

2GD-FTV avec Stop &amp ; Start :

Starter (ST n°2).

R5 Feux de circulation ;

Ventilateur de refroidissement électrique (STOP / CDS FAN).

R6 1GR-FE, 1TR-FE, 2TR-FE :

Injecteur de carburant (INJ) ;

1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E :

Contrôleur d’injection (EDU).

R7 Corne
R8 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E :

Système brille (GRAND)

1GR-FE, 1TR-FE, 2TR-FE :

Pompe à carburant / pompe à air

(PMP CARBURANT / PMP AIR HTR)

R9 1GR-FE, 1TR-FE, 2TR-FE :

Capteur de rapport air/carburant (A/F HTR)

Share this post

About the author

Laisser un commentaire
