Toyota RAV4 XA40 et CA40 (2013-2019) – boîte à fusibles

Toyota RAV4 XA40 et CA40 (2013-2019) – boîte à fusibles

Toyota RAV4 XA40 et CA40 (2013-2019) – schéma des boîtes à fusibles

Année de fabrication : 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Fusible d’allumage (prise) dans le Toyota RAV4 XA40 et CA40 Le fusible 8 est dans la boîte à fusibles sous le tableau de bord.

Les fusibles de l’allume-cigare (prise électrique) dans la Toyota RAV4 Ce sont les fusibles 9 et 18 de la boîte à fusibles du tableau de bord.

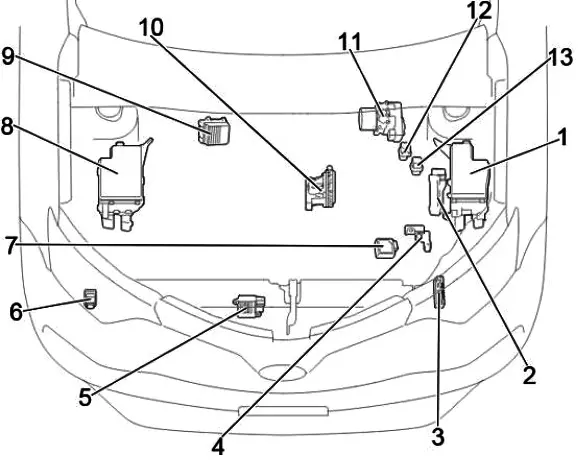

Compartiment moteur

Localisation

Description

  1. Boîte à fusibles et à relais
  2. Unité de commande du moteur
  3. Unité de contrôle pour bougies de préchauffage
  4. Unité de contrôle du générateur
  5. En date d’octobre 2015 : Unité de contrôle du ventilateur
  6. Relais du nettoyeur de phares
  7. Unité de commande de la transmission
  8. Boîte à relais
  9. Unité de commande de l’injecteur
  10. Unité de contrôle de la levée des soupapes à réglage continu
  11. Actionneur de frein
  12. Relais de bougie de préchauffage
  13. À partir d’octobre 2015 : relais de chauffage du carburant

Boîte à fusibles et à relais

Situé sur le côté gauche du compartiment moteur.

Type A

Description

1 20A – 2AR-FE : Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint ;

Fusibles : « EFI NO.1 », « EFI NO.2 ».

25A – 3ZR-FE, 3ZR-FAE : Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint ;

Fusibles : « EFI NO.1 », « EFI NO.2 ».

30A – Diesel : système d’injection multipoint ;

Système d’injection séquentielle multipoint ;

Unité de contrôle de la transmission ;

Fusible : « EFI NO.3 ».

2 30A – Connecteur de remorque
3 10A – Verrouillage du volant
4 10A – Climatisation ;

Groupe d’instruments ;

Système intelligent d’entrée et de décollage ;

Module de toit.

5 10A – Groupe d’instruments
6 20A – 2AR-FE : Capteur de débit d’air ;

Pompe à carburant ;

Sonde lambda arrière.

Diesel : fusibles : « EFI NO.1 », « EFI NO.2 ».
15A – 3ZR-FE, 3ZR-FAE : Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

7.5A- En octobre 2015 : 2WW : Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

7 20A – Avant octobre 2015 : Système de lancement
30A – A partir d’octobre 2015 : Port de démarrage ;

Groupe d’instruments ;

Double verrouillage ;

Système intelligent d’entrée et de décollage ;

Phares antibrouillard ;

Essuie-glaces et lave-glaces ;

Les phares ;

Immobilisateur ;

Éclairage intérieur ;

Vitres électriques ;

Feu de brouillard arrière ;

Indicateur de ceinture de sécurité ;

Airbags ;

Système de lancement ;

Blocage du volant ;

Système anti-vol ;

Système de contrôle de la pression des pneus ;

Système de contrôle sans fil.

8 30A – Système de démarrage
30A – Circuit de démarrage
9 30A – Système audio
30A- A partir d’octobre 2015 : Système audio
10 10A – Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

30A – A partir d’octobre 2015 : 2WW : Pompe à carburant
11 10A – avant octobre 2015 : système anti-vol
30A – à partir d’octobre 2015 (sans système télématique) : système Start-Stop
7.5A – A partir d’octobre 2015 : système télématique
12 15A – Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint ;

Fusibles : « COMPTEUR », « IGN », « A/B ».

13 7,5A – Système de démarrage ;

Fusible : « IG2 ».

14 7,5A – Capteur de courant ;

Générateur.

15 10A – Bip, klaxon
16 25A – Diesel : Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

20A – A partir d’octobre 2015 : 3ZR-FAE : Système de démarrage
10A – À partir d’octobre 2015 : système anti-vol
17 30A – Fusibles : « DOME », « ECU-B NO 1 », « RADIO ».
18 5A – Interrupteur d’essuie-glace ;

Capteur actuel ;

Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

19 10A – 3ZR-FE : capteur de débit d’air ;

VSV ;

ACIS VSV ;

Capteur d’oxygène arrière ;

Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

10A – 3ZR-FAE : Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

10A – 2AR-FE : Capteur de débit d’air ;

VSV ;

ACIS VSV.

10A – 1AD-FTV : Capteur de débit d’air ;

Soupape d’huile ;

EDU ;

AJOUTEZ LE CARBURANT VLV ;

EGR ;

Système de démarrage et d’arrêt ;

Bougies de préchauffage.

10A – 2AD-FTV, 2AD-FHV : EDU ;

AJOUTEZ LE CARBURANT VLV ;

EGR ;

Capteur de débit d’air ;

VNT E-VRV.

7.5A – En date d’octobre 2015 : 2WW :

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

20 10A – 3ZR-FAE : Capteur de débit d’air ;

VSV ;

ACIS VSV ;

Capteur d’oxygène arrière ;

Système de démarrage/arrêt.

10A – 2AR-FE : Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

10A – 3ZR-FE, 2AD-FTV, 2AD-FHV : capteur de débit d’air.
15A – En date d’octobre 2015 : 2WW : Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

21 10A – Feu de circulation à gauche ;

Indicateur de feux de route.

22 10A – Feu de circulation à droite
23 7.5A – Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint ;

Unité de contrôle de la transmission.

20A – A partir d’octobre 2015 : 2WW : Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

24
25
26 20A – Radio et système audio
27 10A – Unité de commande de la carrosserie électrique ;

Système de contrôle sans fil ;

Capteur de position du volant ;

Système de verrouillage central ;

Horloge ;

Hayon électrique ;

Système de contrôle de la pression des pneus.

28 10A – Éclairage intérieur ;

Éclairage de démarrage ;

Éclairage personnel.

29 10A H-LP LH-LO – Jusqu’en octobre 2015 :

Lampes halogènes :

Feux de croisement ;

Réglage de la portée lumineuse ;

En date d’octobre 2015 :

Feux de croisement à gauche ;

Réglage de la portée lumineuse.

15A H-LP LH-LO – avant octobre 2015 : HID :

Feu de croisement à gauche ;

Contrôle de la portée des phares.

30 10A H-LP RH-LO – Jusqu’en octobre 2015 :

Lampes halogènes :

Feu de croisement à droite ;

En date d’octobre 2015 :

Poutre de trempage à droite.

15A H-LP RH-LO – avant octobre 2015 :

HID :

Passez les feux à droite.

31
32
33
34
35 50A FUEL HTR – A partir d’octobre 2015 : 2WW :

Chauffage par combustible.

36 40A BBC – Système Start-Stop
37 30A VLVMATIC –

Système VALVEMATIC

50A – A partir d’octobre 2015 : 2WW :

ABS ;

Régulateur de vitesse ;

Assistance à la descente en côte ;

Aide au démarrage de la colline ;

Système Start/Stop ;

Système de vision panoramique ;

Radar de contrôle dynamique de la vitesse ;

TRC ;

COV.

38 30A – VSC, ABS
39 50A – VSC, ABS
40 50A- Fusibles : « H-LP RH-LO », « H-LP LH-LO », « H-LP RH-HI », « H-LP LH-HI ».
41 80A – Bougies de préchauffage
42 80A – Direction assistée électrique
43 120A ALT – Avant octobre 2015 :

Essence :

Fusibles :  » STOP « ,  » S / ROOF « ,  » AM1 « ,  » OBD « ,  » D / L NO.2 « ,  » FOG RR « ,  » D / L BACK « ,  » P / OUTLET NO.1 « ,  » DOOR D « ,  » DOOR P/P « ,  » DOOR P/L « ,  » WIP RR « ,  » WSH « ,  » INDICATOR « ,  » WIP PRZ « ,  » SFT LOCK ACC « ,  » P / OUTLET NO.2 « . «  », ACC «  », PANEL «  », TAIL «  », D / L NO.2 «  », EPS-IG «  », ECU-IG NO.1 «  », ECU -IG NO.2 «  », HTR-IG «  », S-HTR LH «  », S-HTR RH «  », IGN «  », A / B «  », METRO «  », ECU-IG NO.3 «  »

140A ALT –

Avant octobre 2015 :

Diesel, (3ZR-FAE à partir d’avril 2015) :

A partir d’octobre 2015 : sauf 2WW :

Fusibles : « ABS NO.1 », « ABS NO.2 », « RDI FAN », « FAN NO. 1 «  », S/HTR R/L «  », DEICER «  », FOG FR «  », S/HTR R/R «  », CDS FAN «  », FAN NO.2 «  », HTR «  », HTR «  », STV HTR «  » , « TOW-ALT », « HWD NO.1 », « HWD NO.2 », « H-LP CLN », « DRL », « PTC HTR NO.1 », « PTC HTR NO.2 », « PTC HTR NO.3″, DEF », NOISE FILTER «  », STOP «  », S/ROOF, AM1, OBD, D/L, NO.2, BROUILLARD, RR, ARRIÈRE D/L «  », P/SORTIE NO.1 «  », PORTE D «  », PORTE P/P «  », PORTE P/L «  », ESSUIE-GLACE RR «  », ESSUIE-GLACE «  », INDICATEUR «  », ESSUIE-GLACE FR «  », « SFT LOCK-ACC », « P/SORTIE NO.2 », « ACC », « PANNEAU », « QUEUE », « D/L NO.2″ », « EPS-IG », « ECU-IG NO.1 «  », ECU-IG NO.2 «  », HTR-IG «  », S-HTR LH «  », S-HTR RH «  » », IGN «  », « A / B » « GAUGE «  », ECU-IG NO 0,3″.

Relais
R1 Unité de commande du moteur
R2 Allumage
R3 Diesel :

Unité de contrôle du moteur ;

Essence :

Pompe à carburant ;

2WW : p

Pompe à carburant.

R4 Avant octobre 2015 :

Lumières ;

En date d’octobre 2015 :

Variateur.

R5 Unité de commande du moteur
R6 Avant octobre 2015 :

Variateur

A partir d’octobre 2015 : sauf 2AR-FE :

Les phares ;

2AR-FE :

Phares – Feux de circulation diurne.

Type B

Diagramme

voir aussi:  Toyota Sienna XL10 (2001-2003) - boîte à fusibles et relais

Description

1 20A – Système audio
2 10A – ECM du corps ;

Système de contrôle sans fil ;

Capteur de position du volant ;

Horloge ;

Porte arrière à commande électrique ;

Système de contrôle de la pression des pneus ;

Mémoire de la position du conducteur.

3 10A – Éclairage intérieur ;

Éclairage personnel ;

Éclairage de démarrage ;

Illumination individuelle des miroirs.

4
5 20 – Zone de pause avec brosse chauffante
6
7 7.5A- Feu de brouillard ;

Indicateur de feux de brouillard.

8 30A – Système audio
9 30A- Système de démarrage
10 20A- Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint ;

Fusibles : « EFI NO.1 », « EFI NO.2 ».

11
12 15A – Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint ;

Fusibles : « COMPTEUR », « IGN », « A/B ».

13 10A – Groupe d’instruments
14 7,5A – Système de démarrage ;

Fusible : « IG2 ».

15 10A – Climatisation ;

Groupe d’instruments ;

Système de classification des passagers avant ;

Système intelligent d’entrée et de décollage.

16 10A – Blocage de la manivelle
17 30A – Fusibles : « DOME », « ECU-B NO 1 », « RADIO ».
18 10A – Signal sonore
19 10A – Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

20 20A – Capteur de débit d’air ;

Pompe à carburant ;

Sonde lambda arrière.

21 7.5A – Capteur de courant
22 10A – Rétroviseurs chauffants ;

Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

23 10A – Capteur de débit d’air ;

VSV ;

ACIS VSV.

24 10A – Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

25 10A – Feu de circulation à gauche ;

Indicateur de feux de route.

26 10A – Feu de circulation à droite
27
28 10A – Feu de virage à gauche
29 10A – Feux de croisement
30 30A – Ventilateur de refroidissement
31 50A – Climatisation
32 50A- Feux de circulation diurne ;

Fusibles : « H-LP RH-LO », « H-LP LH-LO », « H-LP RH-HI », « H-LP LH-HI ».

33 30A – Chauffage auxiliaire
34 Chauffage auxiliaire
35 30A – Chauffage de la lunette arrière ;

Fusible : « MIR HTR ».

36 30A – VSC
37 30A – Ventilateur de refroidissement
38 50A – VSC
39 80A EPS – Direction assistée électrique
40 120A ALT – Fusibles : « ABS NO 1 », « ABS NO 2 », « PTC HTR NO 1 », « PTC HTR NO 2 », « DEICER », « HTR », « RDI FAN », « CDS FAN «  », FOG FR «  », « DEF »
41 5A – Interrupteur d’essuie-glace ;

Détecteur de pluie.

42 10A – Fusible de secours
43 20A – Fusible de secours
44 30A – Fusible de secours
M1 Module de feux de circulation diurne
Relais
R1 Unité de commande du moteur
R2 Allumage
R3 Pompe à carburant
R4 Démarreur
R5 Phares
R6 Unité de commande du moteur
R7 Lunette arrière chauffante

Boîte de retransmission

Il est numéroté 8 sur le schéma et se trouve sur le côté droit du compartiment moteur.

voir aussi:  Toyota Land Cruiser 100 / J100 (1998-2002) - boîte à fusibles et relais

Type A

Diagramme

Description

1 5A – Feux de circulation diurne
2 30A – Connecteur de remorque
3 7,5A – Feu de brouillard ;

Indicateur de feux de brouillard.

4 10A – Filtre anti-bruit
5 25A – Chauffage auxiliaire
6 10A – En date d’octobre 2015 :

Siège arrière chauffant

7 20A – Aire de repos chauffée pour les brosses
10A – A partir d’octobre 2015 :

Siège arrière chauffant

8 En octobre 2015 : Diesel :

Ventilateur de refroidissement

9
10 5A – A partir d’octobre 2015 : Diesel :

Ventilateur de refroidissement

11
12
13 10A – Rétroviseurs chauffants ;

Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint.

14
15
16
17 50A – 600W, 840W : Chauffage auxiliaire
30A – 330W : Chauffage auxiliaire
18 50A – 840W : Chauffage auxiliaire
30A – 330W : Chauffage auxiliaire
19 50A – 840W : Chauffage auxiliaire
30A – 330W : Chauffage auxiliaire
20 30A – Ventilateur de refroidissement
40A – A partir d’octobre 2015 : 2WW : Ventilateur de refroidissement
50A – à partir d’octobre 2015 : Remorque + Diesel : Ventilateur de refroidissement
21 30A- Ventilateur de refroidissement
40A – A partir d’octobre 2015 : 2WW : Ventilateur de refroidissement
50A – à partir d’octobre 2015 : Remorque + Diesel : Ventilateur de refroidissement
22 50A – Climatisation
23 30A – Chauffage de la lunette arrière ;

Fusible : « MIR HTR ».

24 50A – Pare-brise chauffant
25 30A – Essuie-glace de phare
26 50A – Pare-brise chauffant
Relais
R1 Ventilateur de refroidissement
R2 Feu de brouillard avant
R3 Bip sonore
R4 Chauffage
R5 Feux de circulation diurne
R6 Ventilateur de refroidissement
R7 Ventilateur de refroidissement
R8 Lunette arrière chauffante
R9 Chauffage auxiliaire
R10 Chauffage auxiliaire
Pare-brise chauffant
R11 Chauffage auxiliaire
Pare-brise chauffant
R12 Feux de signalisation
R13 Démarreur
R14 Aire de repos avec brosse chauffante
Volant chauffant
Aire de repos avec brosse chauffante ;

Volant chauffant.

A
R15 En date d’octobre 2015 : Remorque + Diesel :

Ventilateur de refroidissement,

Siège arrière chauffant

R16 À partir d’octobre 2015 : siège arrière chauffant
b
R17 A partir d’octobre 2015 : remorque + Diesel :

Ventilateur de refroidissement ;

Buses de lave-glace chauffées.

R18 Démarreur
C
R19 330W : Chauffage auxiliaire
600W : Chauffage auxiliaire
R20 Chauffage auxiliaire

Type B

Diagramme

Destination

R1 Feux de brouillard avant
R2 Embrayage du compresseur de climatisation
R3 Réchauffeur PTC
R4
R5 Corne
R6 Ventilateur de refroidissement électrique
R7 Réchauffeur PTC
R8 Ventilateur de refroidissement électrique
R9 Démarreur
R10 Ventilateur de refroidissement électrique

Compartiment passagers

Localisation

Plan de l’unité de contrôle électronique

voir aussi:  Toyota ProAce (2016-2017) - boîte à fusibles

LHD (conduite à gauche)

RHD (conduite à droite)

Description

  1. LHD : relais d’éclairage intérieur (DOME CUT)
  2. Unité de contrôle de la portée des phares
  3. Boîte à fusibles / Corps de l’ECM
  4. Actionneur de verrouillage du volant d’inertie
  5. Unité de commande de la direction assistée
  6. Boîte de relais de transmission
  7. Unité de contrôle de la navigation
  8. Unité de commande avec quatre roues motrices
  9. Unité de commande Parktronic (avertisseur de distance)
  10. Unité de commande pour les systèmes d’assistance au conducteur
  11. Serrure de porte de réseau
  12. Relais d’essuie-glace
  13. Unité de commande du système Start-Stop
  14. Unité de commande du sélecteur de vitesse
  15. Unité de contrôle du coussin gonflable
  16. Connecteur de distribution
  17. Amplificateur de climatisation
  18. Connecteur de distribution
  19. RHD : Relais de verrouillage de double porte

Boîte à fusibles

Il se trouve sous le tableau de bord. Dans le schéma, cette boîte est indiquée sous le numéro 3.

Description

1
2 7,5A – feux de freinage
3 10A – Trappe, toit coulissant
4 5A – Fusibles : « IG1 NO.1 », « IG1 NO.2 », « IG1 NO.3 », « ACC ».
5 7.5A – Connecteur de diagnostic
6 20A – Avant octobre 2015 :

Verrouillage central ;

Corps de l’UCE.

7 7.5A – Feu de brouillard arrière
8 10A – Verrouillage central (porte arrière)
9 15A – Prise (allume-cigare)
10 20A – Lève-vitre côté conducteur
11 20A – l lève-aut de moteur arrière droit
12 20A – lève-vitre électrique arrière gauche
13 15A – Essuie-glace arrière
14 15A – Lave-glace, lave-glace arrière
15 7,5A – Feux de marche arrière ;

Miroir intérieur auto-réfléchissant ;

Surveillance de l’angle mort.

16 25A- Essuie-glace de pare-brise
17 5A – Verrouillage du levier de vitesses
18 15A – Prise
19 7,5 A – Prises de courant, système audio, rétroviseurs électriques, panneau de carrosserie, horloge, capteur de courant.
20 7,5A – Interrupteur d’arrêt du VSC ;

Groupe d’instruments ;

Commutateur BSM ;

Commutateur quatre roues motrices ;

Interrupteur de chauffage de la zone de reflux de Brush ;

Système d’injection de carburant multipoint ;

Système d’injection séquentielle multipoint ;

Systèmes d’aide au stationnement ;

Interrupteurs, prises de courant pour le chauffage des sièges ;

Interrupteur de démarrage de porte ;

Unité de contrôle de la climatisation ;

Interrupteur de chauffage de la vitre arrière ;

Système audio ;

Boutons du volant ;

Éclairage du porte-gobelet.

21 10A – Feu latéral ;

Éclairage de la plaque d’immatriculation ;

Feu de brouillard.

22 20A – En date d’octobre 2015 :

Verrouillage central ;

Corps de l’UCE.

23 5A – Direction assistée
24 10A – transmission intégrale (contrôle dynamique du couple) ;

Capteur de position de la direction ;

Groupe d’instruments ;

Sélecteur de transmission.

25 5A – Corps de l’ECU ;

Système de contrôle sans fil ;

Verrouillage du sélecteur de vitesse ;

Système intelligent d’entrée et de décollage ;

Toit ouvrant ;

Système audio ;

Actionneur de hayon ;

Système de contrôle de la pression des pneus ;

Système de surveillance des angles morts (blind spot monitor) ;

Assistance au maintien dans la voie (LDA).

26 7.5A – Climatisation ;

Fenêtre arrière chauffée.

27 10A – Siège gauche chauffant
28 10A – Siège droit chauffant
29 7.5A- Pompe à carburant, système d’injection multipoint ;

Système d’injection séquentielle multipoint ;

Feux de freinage ;

Blocage du volant.

30 7.5A – Airbags ;

Système de classification des passagers avant.

31 5A – Groupe d’instruments
32 7.5A – Générateur ;

ABS/VSC ;

Chauffage de la zone de brosse restante ;

Feux de freinage.

Des fusibles supplémentaires sont inclus de l’autre côté de l’unité.

Diagramme

Description

  1. 30A P / SEAT F / L – Siège électrique gauche
  2. 30A PBD – hayon électrique
  3. 30A P / SEAT F / R – Siège électrique à droite
  4. 30A P / W-MAIN – Lève-vitres avant, unité de commande des lève-vitres.

Boîte à relais

Fonctions

R1 LHD Système anti-vol (S-HORN) ;
RHD : Éclairage intérieur (DOME CUT).
R2 Feu antibrouillard arrière (FOG RR)

Composants supplémentaires

Description

  1. Unité de commande du toit ouvrant
  2. Récepteur pour systèmes de verrouillage central et de surveillance de la pression des pneus, unité de commande du système de surveillance de la pression des pneus
  3. Récepteur pour le verrouillage central
  4. Émetteur-récepteur téléphonique
  5. Unité de commande de l’aide au stationnement
  6. Capteur correct pour la surveillance des angles morts
  7. Unité de commande de la porte
  8. Détecteur d’angle mort gauche
  9. Unité de commande de la pompe à carburant
  10. Connecteur de distribution
  11. Amplificateur de son

Share this post

About the author

Laisser un commentaire
