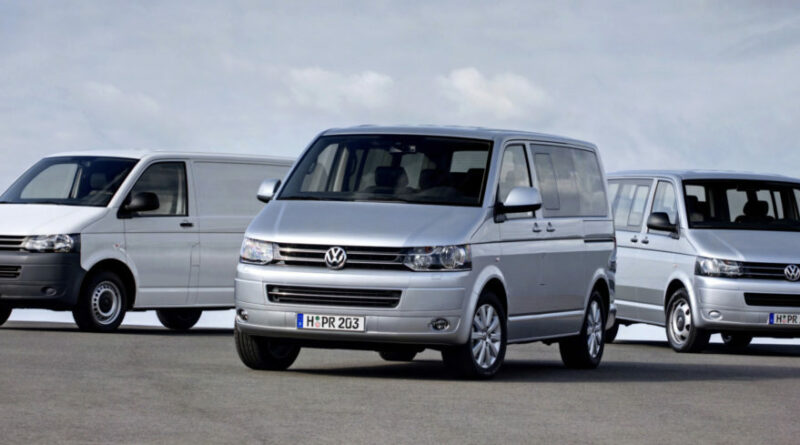

Volkswagen Caravelle (Multivan) T5 et T6 – boîte à fusibles

Volkswagen Caravelle (Multivan) T5 et T6 – boîte à fusibles

Volkswagen Caravelle – schéma de la boîte à fusibles

Année de fabrication : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014.

T6 de 2015

Fusible de l’allume-cigare (prise de courant) dans la Volkswagen Caravelle Le fusible 12 se trouve dans la boîte à fusibles de l’habitacle.

La disposition des caisses dans les Volkswagen Caravelle (Multivan) T5 et T6 est similaire. Cependant, leur disposition est différente.

Emplacement des unités de commande

Description

1 Unité de contrôle électronique ABS
2 Contrôleur A/C – sur le panneau de commande du chauffage
3 Contrôleur de climatisation (arrière) – sur le panneau de commande de l’appareil de chauffage
4 Unité d’antenne – si disponible
5 Capteur d’impact côté conducteur
6 Capteur d’impact latéral, arrière gauche
7 Capteur d’impact côté passager
8 Capteur d’impact latéral, arrière droit
9 Unité de contrôle anti-vol
10 Résonateur du système de prise de son
11 Amplificateur de sortie audio – sous le siège avant droit – si équipé
12 Batterie auxiliaire 1 – sous le siège avant gauche – si installée
13 Robinet mélangeur supplémentaire 2 (RV) – dans le meuble de cuisine
14 Unité de commande de chauffage supplémentaire (Air Top 3500) – sous l’armoire du côté droit – si elle est présente.
15 Unité de commande de chauffage supplémentaire (Thermo Tor) – sous l’armoire, sur le côté gauche – si elle est présente.
16 Batterie
17 Unité de contrôle du matériel de camping (RV)
18 Connecteur de diagnostic (DLC)
19 Unité de diagnostic – tableau de bord
20 Contrôleur de la porte du conducteur
21 Commande électrique de la porte arrière gauche (avec porte coulissante électrique) – pilier gauche
22 Unité de commande électrique des portes passagers
23 Unité de commande de câblage de la porte arrière droite (portes coulissantes électriques) – montant droit
24 Unité de contrôle de la stabilité ESP (comprend le capteur d’accélération, le capteur de mouvement latéral)
25 Unité de commande de l’élévateur de toit (RV)
26 ECM – fermeture du moteur boîte à fusibles / relais 1
27 Module de commande du moteur du ventilateur de refroidissement 1 – suspension (avant gauche)
28 Contrôleur du moteur du ventilateur de refroidissement 2 – sur le moteur du ventilateur de refroidissement 2 – si installé
29 Boîte à fusibles / relais, compartiment moteur 1
30 Boîte à fusibles / relais, compartiment moteur 2
31 Boîte à fusibles / relais, compartiment moteur Z
32 Boîte à fusibles / relais, tableau de bord 1 – centre du tableau de bord
33 Boîte à fusibles / relais 2, tableau de bord – sous la boîte à fusibles / relais 1 du tableau de bord
34 Fusibles / boîte de relais, groupe d’instruments 3 – derrière les fusibles / boîte de relais, groupe d’instruments 1/2
35 Boîte à fusibles/relais, tableau de bord 4 – derrière la boîte à fusibles/relais, tableau de bord 1/2
36 Boîte à fusibles / relais, siège gauche – sous le siège
37 Fusible supplémentaire 1 (contacteur de blocage de différentiel, arrière 10A) – montant avant gauche
38 Fusible supplémentaire 2 (chauffage supplémentaire 30A) – sous le siège de gauche
39 Fusible supplémentaire 3 (panneau électronique de la porte arrière gauche 40A) – sous le siège gauche (certains modèles)
40 La résistance du moteur du ventilateur de l’appareil de chauffage résistance 1 – près du moteur du ventilateur de l’appareil de chaleur arrière
41 Résistance 2 du moteur du ventilateur de chauffage – près du moteur du ventilateur de chauffage arrière – si équipé
42 Bip sonore 1
43 Bip 2 – si disponible
44 Unité de contrôle de l’immobilisation – groupe d’instruments
45 Anneau d’antenne du système d’immobilisation – sur le commutateur d’allumage
46 Unité de commande du combiné d’instruments – tableau de bord
47 Répertoire téléphonique – derrière la boîte à gants
48 Unité de commande multifonctions 1 – fonctions : transmission automatique (boîte de vitesses automatique), système de charge (avec batterie supplémentaire), régulateur de vitesse, reconnaissance du contact entre le commutateur de porte et le commutateur de masque, contrôle de la charge électrique, vitres électriques, pompe à carburant, lave-phares, rétroviseur intérieur chauffant , dégivrage de la lunette arrière, feux de détresse, dégivrage du pare-brise, klaxon, clignotants, éclairage du tableau de bord, éclairage intérieur, essuie-glaces automatiques, feux de recul, démarreur, toit ouvrant, interrupteur d’éclairage, essuie-glaces
49 Unité de commande multifonctions 2 – fonctions : système antivol, verrouillage central, rétroviseurs extérieurs à commande électrique, portes coulissantes à commande électrique, vitres à commande électrique, toit ouvrant.
50 Unité de contrôle de la navigation – sur l’écran de navigation
51 Sonde de température ambiante
52 Unité de commande du système de stationnement
53 Unité de commande du chauffage du siège du conducteur
54 Unité de commande du siège passager chauffé
55 Capteur de position du volant – si équipé
56 Unité de commande du toit électrique
57 Unité de contrôle électronique SRS
58 Commande d’ouverture/de fermeture du hayon – montant « D » gauche – selon l’équipement
59 Unité de contrôle des informations routières – sous le tableau de bord
60 Unité de contrôle des informations routières (position alternative) – sous le tableau de bord
61 Unité de commande de boîte de vitesses (avec 4 roues motrices) – entraînement final arrière
62 Unité de commande électronique de la boîte de vitesses (transmission automatique) – dans l’unité de commande du moteur
63 Synthétiseur vocal – sous le siège avant droit – si équipé
64 Capteur de vitesse du véhicule – boîte de vitesses (certains modèles)

Compartiment moteur

Boîte de montage des fusibles

Description

voir aussi:  Volkswagen Lupo (1998-2005) - boîte à fusibles
1 (5A) Moteur(s) du ventilateur de refroidissement
2 (5A) Relais de la pompe de refroidissement
3 (15A) Climatisation (5A) Résistance de ventilation du carter moteur
4 (30A) Système de freinage antiblocage (ABS) ou stabilisateur de tension, stéréo, radio
5 (15A) Transmission automatique
6 (30A) Système de freinage antiblocage (ABS)
7 (5A) Unité de commande du moteur du ventilateur de refroidissement 1 ;

(7,5A) Pompe du lave-glace.

8 (15A) Gestion du moteur
9 (5A) Gestion du moteur, relais du circuit d’allumage principal
10 (5A) Gestion du moteur (15A) Charge ou soupape d’échappement
11 (5A) Contrôleur de la direction assistée ;

(30A) Commutateur de phares et relais.

12 (5A) Gestion du moteur ;

(10A) Régulateur de pression de carburant.

13 (10A) Gestion du moteur ;

(10A) Xenon dans le phare gauche.

14 (5A) Relais de gestion du moteur ou de la pompe à carburant
15 (10A) Interrupteur de feux de recul
16 (5A) Commutateur de commande du moteur ou de feux de freinage, débitmètre d’air
17 (5A) Système de freinage antiblocage (ABS)
18 (5A) Direction assistée
19 (5A) Interrupteur du feu de freinage (capteur de position de la pédale de frein) ;

Capteur de position de la pédale d’embrayage.

20 (5A) Gestion du moteur
21 (5A) Soupape de recirculation des gaz d’échappement
22 (10A) Gestion du moteur (injecteurs)
23 (25A) Transmission automatique ;

(10A) Phare au xénon droit.

24 (5A) Transmission automatique
25 (25A) Gestion du moteur, allumage
26 (25A) Gestion du moteur ;

(5A) Phare gauche.

27 (5A) Relais de la pompe de refroidissement
28 (15A) Signal sonore élevé
29 (10A) Capteur de vitesse du véhicule ;

(5A) Phare droit.

30 (15/20A) Relais de la pompe de climatisation/chauffage supplémentaire, pompe à carburant, relais de la pompe à carburant
31 (15A) Gestion du moteur (sonde lambda)
32 (30A) Gestion du moteur (allumage) ;

(5A) Relais de la pompe à carburant.

33 (5A) Commande du moteur du relais de la pompe à réfrigérant ;

Bougie de préchauffage.

34 (10A) Unité de contrôle du moteur du ventilateur de refroidissement ;

(5A) Unité de contrôle du réseau de bouteilles.

35 (10A) Gestion du moteur ;

(15A) Régulateur de niveau de carburant.

36 (25A / 30A) Relais de démarrage ;

(5A) Interface du fond de panier.

Boîte à fusibles haute puissance

Il est situé à côté du support et est relié à la batterie.

Description

1 (175 / 225A) Générateur
2 (125A) Distribution de l’alimentation de la batterie ;

Relais auxiliaire d’allumage ;

Contrôleur de la porte du conducteur ;

Contrôleur de la porte du passager ;

Dégivreur de lunette arrière ;

Borne de relais X ;

Fusibles séparés.

3 (50A / 100A) Système de charge (avec batterie supplémentaire) ;

Unité de commande électrique de la porte arrière gauche (certains modèles) ;

Unité de commande électrique de la porte arrière droite (certains modèles) ;

Relais – distributeur dans le système de charge (avec batterie auxiliaire).

4 (125A) Distribution de l’alimentation de la batterie ;

(70A) Connexion positive dans le faisceau de câblage du compartiment moteur.

5 (50A) Distribution de l’alimentation de la batterie (certains modèles), fusibles séparés
6 (60A) relais de bougie de préchauffage ;

(50A) Moteur de la pompe d’air d’échappement.

7 (70/80/100A) Moteur du ventilateur de refroidissement
8 (40/50/100A) Moteur du ventilateur de refroidissement, fusibles séparés
9 (100A) Distribution de l’alimentation de la batterie ;

Commutateur d’allumage.

10

Boîte à relais

Également situé à côté de la boîte à fusibles

Type 1

Description

1 Unité de commande électronique de la climatisation (commande manuelle de la température)
2 Relais de la pompe à carburant 2
3 Relais de la pompe à air des gaz d’échappement
4 Relais pour les circuits d’allumage principaux
5 Relais de la pompe à carburant 1
6 Relais d’embrayage du solénoïde du compresseur de climatisation (commande automatique de température)
7 Relais du système de commande de la transmission automatique
8 Unité de commande de la direction assistée
9 Relais de la pompe de refroidissement

Type 2

Description

voir aussi:  Volkswagen New Beetle (1998-2011) - Boîte à fusibles
1 Unité de commande électronique de la climatisation (commande manuelle de la température)
2 Relais de la pompe à carburant 2
3 Relais de la pompe à air des gaz d’échappement
4 Relais pour les circuits d’allumage principaux
5 Relais de la pompe à carburant 1
6 Relais d’embrayage du solénoïde du compresseur de climatisation (commande automatique de température)
7
8 Relais de la pompe de refroidissement
9 Coupleur de démarreur – si équipé

Compartiment passagers

Boîte à fusibles principale

Description

1 (25A / 30A) Chauffage ;

Climatisation ;

Borne 15 relais de puissance.

2 (5A) Capteur de position du volant à main
3 (10A) Unité de commande multifonctions 1 (alimentation embarquée)
4 (10A) Contrôle de la portée des phares ;

(5A) Assistant de changement de voie.

5 (15A) Ampoule de feu de virage à gauche
6 (15A) Ampoule du phare gauche
7 (15A) Unité de commande multifonctionnelle 1 (éclairage intérieur ou système électrique du véhicule)
8 (5A) Connecteur de diagnostic (DLC) ;

(15/20A) Contrôleur pour portes de toit et portes coulissantes, porte arrière.

9 (15A) Interrupteur de feu de freinage (capteur de position de la pédale de frein) ;

(30A) Unité de commande de puissance embarquée.

10 (10A) Essuie-glace ;

Essuie-glace arrière.

11 (5A) Feu de plaque d’immatriculation
12 (15A) Briquet ;

(5 / 30A) Interrupteur d’éclairage.

13 (5/10A) Unité de contrôle électronique SRS
14 (30A) Chauffage supplémentaire ;

Kimatisation ;

(25A) Interrupteur de phare.

15 (7.5) Climatisation (interrupteur et relais de ventilateur)
16 (5A) Unité de commande multifonctionnelle
17 (5A) Feux de brouillard arrière, groupe d’instruments
18 (5A) Module de commande du groupe d’instruments
19 (5A) Système audio ;

Unité de contrôle du groupe d’instruments ;

Unité de commande multifonctionnelle 1 ;

Système de navigation ;

Equipement spécial pour les véhicules.

20 (5A) Feu avant gauche ;

Feu de freinage gauche ;

Feu arrière gauche ou blocage du différentiel.

21 (5A) Feu avant droit ;

Feu de freinage droit ;

Feu arrière droit ou relais du démarreur ;

Module de contrôle du moteur.

22 (7,5 / 10A) Indicateur de désactivation de l’airbag passager ;

Connecteur de diagnostic (DLC) ;

Unité de contrôle du groupe d’instruments.

23 (5/30A) Relais du démarreur (certains modèles avec transmission manuelle)
24 (5A) Capteur de position du volant à main
25 (7,5A) Climatisation (ventilateurs)
26 (30A) Interrupteur de phare
27 (15A) Ampoule du feu de virage à droite
28 (15A) Indicateur de feux de route, feu latéral droit
29 (10A) Relais de signalisation du hayon arrière
30 (10A) Gicleurs de lave-glace chauffants ;

Moteur d’essuie-glace arrière.

31 (30A) Unité de commande multifonctionnelle 1 (klaxon)
32 (25/30A) Unité de commande multifonctions 1 (moteur d’essuie-glace)
33 (15A) Système audio, système de navigation, module de contrôle des informations routières ;
34 (25A) Système de commande de la transmission automatique ;

Boîte à fusibles / relais, compartiment moteur 1.

35 (5A) Éclairage des instruments
36 (25A) Unité de commande multifonctions 1 (clignotants)

Schéma de la section inférieure

Description

1 (25A) Connecteur électrique de remorque (15A) Connecteur à 10 broches
2 (5A) Système anti-vol
3 (5A) Ventilateur de climatisation supplémentaire, gauche et droite ;

(10/15A) Équipement en option.

4 (10A) Module de commande du boîtier de contrôle (différentiel)
5 (10A) Accessoire ou connecteur à 6 broches
6 (5A) Capteur de niveau d’huile moteur (niveau, température)
7 (10A) Ventilateur de toit ;

(30A) Alarme anti-vol.

8 (5A) Système de stationnement
9 (5A) Module de commande de la colonne de direction (régulateur de vitesse)
10 (30A) Système audio ;

(10A) Contrôle de la portée des phares, niveau d’éclairage des instruments.

11 (20A) Klaxon d’alarme anti-vol ;

Module de commande multifonctionnel 2 ;

Porte coulissante électrique ;

Module de contrôle de l’ouverture des portes arrière ;

(15A) Talkie-walkie ;

Système anti-vol.

12 (5A) Phare gauche ;

(10A) Relais de coupure du feu de freinage ;

(30A) Commande de puissance embarquée.

13 (5A) Interrupteur principal du régulateur de vitesse ;

Commande multifonctionnelle au volant.

14 (5A) Téléphone, réflecteur droit ;

(30A) Gestion de l’alimentation embarquée.

15 (5A) Transmission automatique ou téléphone et commande vocale
16 (5A) Navigation avec système audio, téléphone ;

(7,5A) Tuner TV.

17 (7,5A) Unité de commande multifonctions (éclairage intérieur, rétroviseur réglable)
18 (5A) Climatisation (certains modèles)
19 (5A) Rétroviseur intérieur à gradation automatique
20 (10A) Unité de commande multifonctions 1 (chauffage des rétroviseurs latéraux)
21 (5A) Système antivol ou capteur de pluie
22 (5A) Climatisation ou capteur de pression
23 (5A) Chauffage auxiliaire et accessoires
24 (7,5A) Lampes intérieures
25 (15A / 25A) Sièges chauffants
26 (10A) Tachygraphe (si équipé)
27 (15A) Feux antibrouillard ou relais de puissance
28 (5A) Commutateur de réglage du rétroviseur ;

Chauffage des miroirs extérieurs.

29 (25A) Chauffage auxiliaire
30 (5A) Chauffage auxiliaire
31 (25A) Trou d’homme ;

(5A) Chargeur à plateau.

32 (20A) Rondelles de phares et leur relais
33 (5A) Tachygraphe (si équipé)
34 (15A) Connecteur d’alimentation auxiliaire 3 (arrière) ;

(5A) Module de commande multifonctionnel du volant.

35 (10A) Unité de commande multifonctionnelle 1 (feu(s) de recul, avec transmission automatique) ;

(20A) Unité de commande de puissance embarquée.

36 (5A) Unité de commande pour matériel de camping, équipement spécial pour véhicules

Boîte à relais derrière les boîtes à fusibles principales

Type 1

voir aussi:  Volkswagen Arteon (2017-2019) - boîte à fusibles

Description

1
2 Chauffage auxiliaire du relais 1
3 Relais du moteur du ventilateur de climatisation, arrière
4 Relais pour circuits auxiliaires d’allumage
5 – 06.03 : Relais d’avertissement rotatif (véhicule à usage spécial)
6 Relais de coupure du feu de freinage
7 Relais de la pompe du lave-phares
8 Pompe/chauffage auxiliaire de l’A/C
F1
F2 (30A) Module de commande des portes (conducteur), Module de commande des portes (passager)
F3 (40A) Lunette arrière chauffante

Type 2

Description

1 Relais du moteur du ventilateur de climatisation, arrière (certains modèles)
2 Unité de commande électronique de la colonne de direction
3 Unité de commande électronique de la colonne de direction
4 Relais de ventilation du toit 1
5 Unité de contrôle du verrouillage du différentiel
6 06/03 : Relais de signalisation du hayon
F1 (15A) Sirène (véhicule à usage spécial)
F2 (10A) Sirène (véhicule à usage spécial)
F3 (10A) Témoin lumineux rotatif (véhicule spécial)
F4 (40A) Module de commande de porte arrière gauche (ECM)
F5 (40A) 01/04 : Module de commande de la porte arrière droite
F6 (5A) 01/04 : Synthétiseur vocal (si disponible)

Boîte sous le siège du conducteur

Type 1

Description

1 Relais – distributeur dans le système de charge (avec batterie supplémentaire)
2
3 Relais – distributeur dans le système de charge (avec batterie supplémentaire)
4 Équipements spéciaux pour véhicules
5 Équipements spéciaux pour véhicules
F1 (5A) Boîte de commande pour le matériel de camping
F2 (10A) Prise d’alimentation accessoire 1 (avant), réfrigérateur (RV)
F3 (5A) Pompe à eau douce (camping-car)
F4 (10A) Lumière intérieure, éclairage local (véhicule commercial)
F5 (30A) Module de commande du connecteur Body Power (véhicule utilitaire)
F6 (40A) Module de commande de l’élévateur de toit (véhicule commercial)
F7 (5A) Unité d’antenne
F8 (25A) Chauffage supplémentaire
F9 (30A) Moteur du ventilateur de l’appareil de chauffage et de climatisation (contrôle automatique de la température)
F10
F11
F12
F13 (40A) Module de commande du hayon droit
F14 (80A) Batterie supplémentaire

Type 2

Description

1
2 Distributeur relais dans le système de charge (avec batterie supplémentaire)
3 Équipements spéciaux pour véhicules
4 Équipements spéciaux pour véhicules
5 Équipements spéciaux pour véhicules
F1 (15A) Connecteur(s) d’alimentation des accessoires
F2 (15A) Connecteur d’alimentation des accessoires (s)
F3 (15A) Connecteur d’alimentation des accessoires (s)
F4 (15A) Réfrigérateur (RV), équipement spécial pour véhicules
F5 (5A) Unité d’antenne
F6 (25A) Chauffage supplémentaire
F7 (30A) Moteur du ventilateur de climatisation/chauffage (commande automatique de la température)
F8
F9
F10
F11 (40A) Module de commande du hayon droit
F12 (80A) Batterie supplémentaire

Type 3

Description

  1. 5A – connecteur à 10 broches / connecteur à 6 broches
  2. 3A – connecteur à 10 broches
  3. 5/15A – connecteur à 10 broches ou enregistreur de données d’urgence
  4. 15A – connecteur à 10 broches
  5. 5A – connecteur à 10 broches
  6. 25A – connecteur à 6 broches
  7. Prise 15/30 – 12V, convertisseur de tension
  8. 20 / 25A – Unité de commande du chauffage (chauffage)
  9. 25 / 30A – Ventilateur d’alimentation
  10. 15 / 30A – Climatisation
  11. 15A – Briquet
  12. 5A – connecteur à 10 broches / connecteur à 6 broches
  13. Relais local
  14. Relais locaux
  15. Relais locaux
  16. 30A – Chargeur embarqué
  17. 30A – Contrôleur hydraulique de toit
  18. 10A – Tableaux d’éclairage
  19. 10A – Compartiment réfrigéré
  20. 5A – Pompe à eau
  21. 5A – Panneau de commande des équipements de camping
  22. 15A – Prise 12V
  23. Prise de courant 15A – 12V
  24. 10A – ventilateur de toit ou prise 12V
  25. 15A – Unité de commande de reconnaissance de la remorque
  26. 20A – Unité de contrôle de la détection des remorques
  27. 20A – Unité de contrôle de la détection des remorques
  28. 7.5A – Unité de contrôle de la détection des remorques
  29. Réservation
  30. 5A – Unité de contrôle de l’amplificateur de voix
  31. Réservation
  32. Réservation
  33. 15A – Soutien lombaire du siège conducteur
  34. 40A – Contrôleur de porte coulissante droite
  35. 80A – Unité de contrôle pour la charge de la deuxième batterie
  36. 40A – Unité de commande de la porte coulissante gauche
  37. 40A – Ventilateur d’alimentation
  38. Connecteur à 6 broches
  39. Réservation

Fusibles de la caravelle T6

Dans la sixième génération, le porte-fusible principal est situé sous la boîte à gants.

Share this post

About the author

Laisser un commentaire
