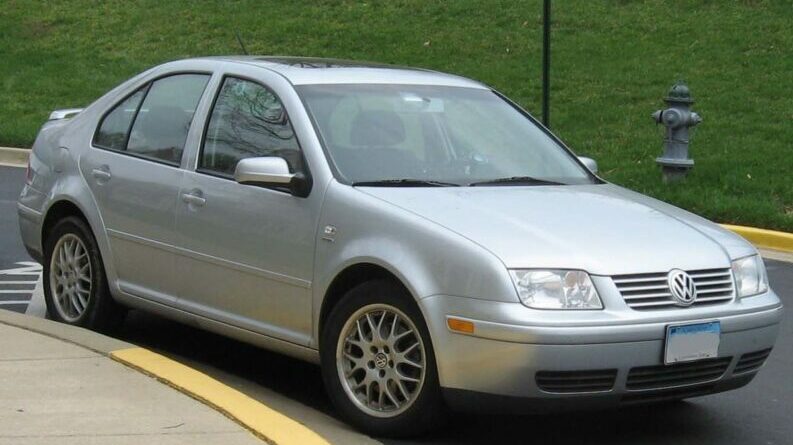

Volkswagen Jetta IV – diagramme de la boîte à fusibles
Année de fabrication : 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Fusible de l’allume-cigare (prise de courant) dans la Volkswagen Jetta IV Le fusible 41 est dans la boîte à fusibles de l’habitacle.
Compartiment passagers
| Numéro | Ampères [A] | Description |
| 1 | 10 | Chauffage des buses de lavage ;
Éclairage de la boîte à gants ; Module de commande des sièges avec mémoire. |
| 2 | 10 | Interrupteur de feux de signalisation |
| 3 | 5 | Relais d’éclairage antibrouillard ;
Variateur pour l’éclairage du tableau de bord. |
| 4 | 5 | Plaque d’immatriculation |
| 5 | 7,5 | Système de confort ;
Régulateur de vitesse ; Climatronic ; Climatisation ; Modules de commande des sièges chauffants ; Rétroviseur intérieur automatique jour/nuit ; Module de commande multifonctionnel du volant ; Unité de commande du volant. |
| 6 | 5 | Système de verrouillage central |
| 7 | 10 | Feux de recul,
Capteur de vitesse du véhicule Indicateur de vitesse (VSS) |
| 8 | – | ouvrir |
| 9 | 5 | Système de freinage antiblocage (ABS) |
| 10 | 10 | Module de contrôle du moteur (ECM) :
moteur à essence. |
| 5 | Module de contrôle du moteur (ECM) :
Moteur diesel (2000) |
|
| 11 | 5 | Ensemble d’indicateurs ;
Solénoïde de verrouillage du levier de vitesse. |
| 12 | 7,5 | Alimentation du connecteur de liaison de données (DLC) |
| 13 | 10 | Feux de freinage arrière |
| 14 | 10 | Éclairage intérieur ;
Verrouillage central. |
| 15 | 5 | Ensemble d’indicateurs ;
Module de contrôle de la transmission (TCM). |
| 16 | 10 | Embrayage de climatisation ;
Faites fonctionner la pompe à liquide de refroidissement. |
| 17 | – | ouvrir |
| 18 | 10 | Feu de circulation à droite |
| 19 | 10 | Feu de signalisation à gauche |
| 20 | 15 | Poutre de passage à droite |
| 21 | 15 | Passage de lumière sur la gauche |
| 22 | 5 | Feux de signalisation sur la droite ;
Marqueur à droite. |
| 23 | 5 | Feux de position sur la gauche ;
Marqueur latéral à gauche. |
| 24 | 20 | Pompe à lave-glace pour les deux fenêtres ;
Moteur d’essuie-glace. |
| 25 | 25 | Soufflerie d’air frais ;
Climatronic. |
| 26 | 25 | Désembuage de la lunette arrière |
| 27 | 15 | Moteur d’essuie-glace arrière |
| 28 | 15 | Pompe à carburant (PF) |
| 29 | 15 | Module de contrôle du moteur (ECM) :
moteur à essence. |
| 10 | Module de contrôle du moteur (ECM) :
moteur diesel. |
|
| 30 | 20 | Module de commande électrique
Toit coulissant contrôlé |
| 31 | 20 | Module de commande de la transmission (TCM) |
| 32 | 10 | Injecteurs : moteur à essence |
| 15 | Injecteurs : moteur diesel | |
| 33 | 20 | Lave-phares |
| 34 | 10 | Commandes du moteur |
| 35 | 30 | Prise 12 V (dans le coffre) |
| 36 | 15 | Feux de brouillard |
| 37 | 10 | (86S) de la radio ;
Groupe d’instruments. |
| 38 | 15 | Système de verrouillage central
(avec fenêtres électriques) ; Éclairage de démarrage ; Porte pilote / réservoir de carburant ; Moteur pour déverrouiller le couvercle arrière. |
| 39 | 15 | Lumières d’urgence |
| 40 | 20 | Klaxon à deux tons |
| 41 | 15 | Plus léger |
| 42 | 25 | Radio |
| 43 | 10 | Commandes du moteur |
| 44 | 15 | Sièges chauffants |
Disposition des fusibles dans la paire fusible/batterie :
| Numéro | Ampères [A] | Description |
| S162 | 50 | Bougies de préchauffage (liquide de refroidissement) |
| S163 | 50 | Relais de la pompe à carburant (PF) ;
Bougie de préchauffage. |
| S164 | 40 | Module de commande du ventilateur de refroidissement (FC) ;
Ventilateur de refroidissement. |
| S177 | 90/110 | Générateur (GEN) |
| 120/150 | ||
| S178 | 30 | ABS (pompe hydraulique) |
| S179 | 30 | ABS |
| S180 | 30 | Ventilateur de refroidissement |
