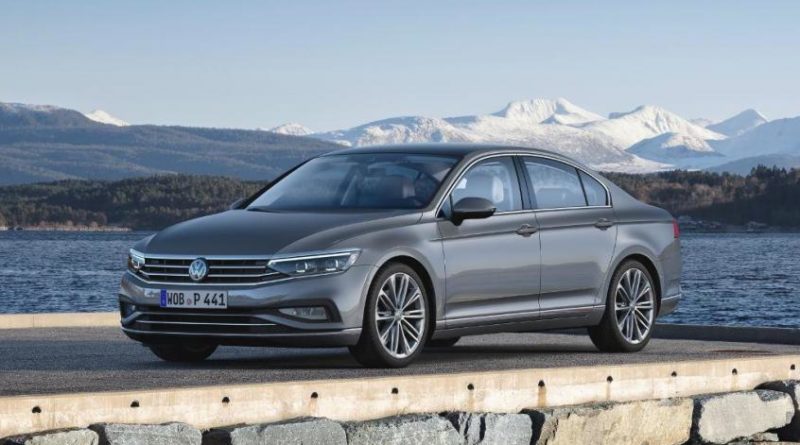

Volkswagen Passat B8 (2015-2021) – boîte à fusibles

Volkswagen Passat B8 – schéma boite à fusibles

Année de production : 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Le fusible allume-cigare (prise de courant) sur la Volkswagen Passat B8 est un fusible 40 dans la boîte à fusibles dans l’habitacle.

Compartiment pour les passagers

Il est situé sous la planche de bord, côté conducteur, derrière la boîte à gants.

Nombre Ampères [A] La description
1 30A Calculateur de chauffage d’agent de réduction -J891-
2 10 A Calculateur d’électronique de colonne de direction -J527-
3
4 7.5A / 10A Avertisseur sonore -H12-
5 5A / 7.5A Interface de diagnostic du bus de données -J533-
6 5A / 7.5A Levier de changement de vitesse -E313-
7 10 A Commandes de chauffage et de climatisation -EX21-;
Unité de commande et d’affichage du système de climatisation arrière -E265-;
Récepteur de télécommande pour chauffage d’appoint de liquide de refroidissement -R149-;

Relais de lunette arrière chauffante -J9-;
Horloge analogique -Y-;
Calculateur du système de surveillance de la pression des pneus -J502 -.

8 7.5A / 10A Interrupteur rotatif -EX1-;Bouton de frein de stationnement électromécanique -E538-;

Capteur de pluie et de luminosité -G397-;

Connecteur de diagnostic -U31-;

Capteur d’alarme antivol -G578-;
Eclairage LED gauche -L181-;
Eclairage LED droit -L182-;
Éclairage intérieur avant -WX1-;
Capteur d’alarme antivol -G578-;
Calculateur pour feux de virage et réglage de la portée des phares -J745-;
Eclairage contour de porte avant gauche -L251-;
Feu de position de porte arrière gauche -L253-;
Feu de position de porte avant droite -L252-;
Feu de position de porte arrière droite -L254-;

9 5A / 7.5A Calculateur d’électronique de colonne de direction -J527-
10 7.5A / 10A Afficheur d’information frontal et unité de commande de l’unité de commande -J685- ;
Calculateur d’affichage tête haute -J898-.
11 40A Calculateur de réseau de bord -J519-
12 20A Calculateur d’électronique d’information 1 -J794-;
Calculateur de système de navigation -J856- 1).
13 25A Ceinture de sécurité avant gauche -NX10-
14 40A Calculateur de soufflante d’air frais -J126-
15 10 A Calculateur de verrouillage de colonne de direction électronique -J764-
16 7.5A Répéteur bidirectionnel pour téléphones mobiles / services de données -J984-;
Prise de charge USB 1 -U37-;
Boîte de rangement avec interface pour téléphone portable -R265-;
Concentrateur USB -R293-.
17 7.5A Insert de tableau de bord -KX2-;
Unité de contrôle du module d’appel d’alarme et unité de communication -J949-.
18 7.5A Unité de commande pour caméra supérieure -J928-;

Poignée de couvercle arrière -EX37-;

Caméra supérieure arrière -R246-.

19 7.5A Interface vers le système d’entrée et de mise en service -J965-
20 7.5A / 10A / 15A Relais pour système de dosage d’agent réducteur -J963-;
Relais de pompe à vide -J318-.
21 15A Calculateur de traction intégrale -J492-
22 15A Centrale de détection de remorque -J345-
23 20A / 30A Calculateur de réglage de toit ouvrant coulissant -J245-
24 40A Calculateur de réseau de bord -J519-
25 30A Calculateur de porte conducteur -J386-;
Calculateur de porte arrière côté conducteur -J926-.
26 30A Calculateur de réseau de bord -J519-
27 30A Calculateur de réseau de bord -J519-
28 25A Centrale de détection de remorque -J345-
29 5A Relais système de démarrage à distance -J471-
30 10 A Relais système de démarrage à distance -J471-
31 30A Calculateur de capot arrière -J605-
32 10 A Caméra frontale pour systèmes d’aide à la conduite -R242-;

Calculateur de régulateur de vitesse adaptatif -J428-;

Calculateur d’aide au stationnement -J446-;

Calculateur assistant de changement de voie -J769-;

Calculateur assistant de changement de voie 2 -J770-.

33 5A / 7.5A Calculateur d’airbag -J234-
34 7.5A Rétroviseur intérieur -EX5-;

Relais de prises de courant -J807-;

Contacteur de feux de recul -F4-;

Capteur de pression du circuit frigorifique -G805-;

Capteur de qualité de l’air -G238-;

Module de commutation central dans le tableau de bord -EX22-;

Module de commutation 1 dans la console centrale -EX23- ;

Unité de contrôle du son matériel -J869-;

Bouton de frein de stationnement électromécanique -E538-.

35 7.5 / 10A Connexion diagnostic -U31-
36 5A / 7.5A Phare avant droit -MX2-
37 5A / 7.5A Phare avant gauche -MX1-
38 25A Centrale de détection de remorque -J345-
39 30A Calculateur de porte passager avant -J387-;

Calculateur de porte passager arrière -J927-.

40 20A Prise 12 V -U5-;

Prise 12 V 2 -U18-;

Prise 12 V 3 -U19-.

41 25A Ceinture de sécurité avant droite -NX11-
42 40A Calculateur de réseau de bord -J519-
43 40A Unité de contrôle de paquets sonores numériques -J525-
44 15A Centrale de détection de remorque -J345-
45 15A Calculateur de réglage du siège conducteur -J810-;

Ventilateur coussin siège avant gauche 1 -V514-;

Ventilateur de dossier de siège avant gauche 1 -V512-.

46 30A Convertisseur DC/AC avec prise, 12 V – 230 V -U13-
47
48
49 5A / 7.5A Transmetteur de position d’embrayage -G476-;
Relais de démarrage 1 -J906-;
Relais de démarrage 2 -J907-.
50 40A Calculateur de capot arrière -J605-
51 25A Panneau de commande et affichage pour climatisation arrière -E265-
52 15A Calculateur d’amortissement à commande électronique -J250-
53 30A Relais de lunette arrière chauffante -J9-
voir aussi:  Volkswagen Sharan 7N (2015-2022) – boîte à fusibles et relais

Les fusibles suivants se trouvent également dans le support de la boîte à fusibles :

A 15A Tableau de commande pour le réglage du siège avant droit -EX34-;

Ventilateur de coussin de siège avant droit 1 -V518-;

Ventilateur de dossier de siège avant droit 1 -V516-.

B 5A Relais système de démarrage à distance -J471-
C. 7.5A Prise de charge USB 1 -U37-
R1 Relais système de démarrage à distance -J471-

Relais

  • R1 Relais pour système de dosage d’agent réducteur -J963-
  • R2 –
  • R3 –
  • R4 Relais d’alimentation en tension borne 15 -J329-
  • R5 Relais de lunette arrière chauffante -J9-
  • R6 Relais pour prises de courant -J807-

Compartiment moteur

Il est situé sur le côté gauche de la batterie et est recouvert d’un couvercle de protection. Il se compose de 2 sections : une section de communication avec fusibles et relais, et une section pour les fusibles haute puissance.

Le schéma de la boîte à fusibles

Nombre Ampères [A] La description
1 25A Calculateur ABS -J104-
2 40A / 60A Calculateur ABS -J104-;

Pompe hydraulique ABS -V64-.

3 15A
30A
Moteur / calculateur moteur -J623-
4 5A / 7.5A / 10A Ventilateur de radiateur -VX57-;

Relais de puissance calorifique élevée -J360-;

Relais de faible puissance calorifique -J359-;

Vanne de régulation de pression d’huile -N428-;

Vanne de recirculation d’air du turbocompresseur -N249-;

Clapet de tubulure d’admission -N316-;

Vanne de commande de buse de refroidissement à piston -N522-;

Huile – capteur de niveau et de température d’huile -G266-;

Vanne de dérivation de turbine -N529-;

Relais d’alimentation en courant des composants du moteur -J757-.

5 10 A Vanne de régulation de pression de carburant -N276-;

Vanne de dosage de carburant -N290-;

Relais d’alimentation en courant des composants du moteur -J757-;

Vanne de dérivation de turbine -N529-.

6 5A / 7.5A Contacteur de feux stop -F-
7 7.5A / 10A / 15A Pompe de refroidissement d’air de suralimentation -V188-;

Vanne de liquide de refroidissement de boîte de vitesses -N488-;

Vanne d’arrêt du liquide de refroidissement -N82-;

Pompe de chauffage auxiliaire -V488-;

Vanne de liquide de refroidissement de culasse -N489-;

Vanne de régulation de pression d’huile -N428-;

Détection de fuite du calculateur de réservoir de carburant -J909-.

8 15A Sonde lambda 1 devant le catalyseur -GX10- ;
Sonde lambda 1 après catalyseur -GX7- ;
Pilote de capteur NOx -GX30-;
Pilote du capteur NOx 2 -J881-.
9 5A / 10A Calculateur de volet d’échappement -J883-;

Commande de volet d’échappement 2 -J945-;

Calculateur de durée de préchauffage automatique -J179-;

Résistance de reniflard de carter -N79-;

Débitmètre d’air massique -G70-;

Pompe auxiliaire pour chauffage -V488-;

Electrovanne filtre à charbon actif 1 -N80-;

Soupape de commande d’arbre à cames d’échappement 1 -N318-;

Distributeur d’arbre à cames 1 -N205-.

10 15A / 20A Calculateur de pompe à carburant -J538-
11 40A / 50A Elément chauffant d’appoint d’air -Z35-
12 40A Elément chauffant d’appoint d’air -Z35-
13 30A Pompe hydraulique auxiliaire 1 pour huile de boîte de vitesses -V475-
14 40A Relais de pare-brise chauffant -J47-
15 15A Relais klaxon -J413-
16 20A Relais d’alimentation en courant des composants du moteur -J757-
17 7.5A Calculateur moteur -J623-;

Calculateur ABS -J104-;

Relais de pare-brise chauffant -J47-.

18 5A / 7.5A Calculateur de surveillance de batterie -J367-;

Interface de diagnostic du bus de données -J533-.

19 30A Calculateur de moteur d’essuie-glace -J400-
20 10 A Avertisseur sonore -H12-
21 30A Relais de pare-brise chauffant 2 -J611-
22 5A / 7.5A Moteur / calculateur moteur -J623-
23 30A Démarreur -B-
24 40A Elément chauffant d’appoint d’air -Z35-
31
32
33 30A Relais de pare-brise chauffant 2 -J611-
34 30A Relais de pare-brise chauffant 2 -J611-
35 30A Calculateur de moteur d’essuie-glace -J400-
36
37 30A Calculateur de chauffage d’appoint -J364-
38
voir aussi:  Volkswagen Touareg GP (2002-2010) - boîte à fusibles

Relais

  • R1 Relais de démarrage 1 -J906-
  • R2 Relais de démarrage 2 -J907-
  • Relais klaxon R3 -J413-
  • R4 Relais de puissance calorifique élevée -J360-
  • R5 Relais principal -J271- (essence) / Relais d’alimentation tension borne 30 -J317- (diesel)
  • R6 Calculateur de préchauffage automatique -J179- (essence)
  • R7 Relais de faible puissance calorifique -J359- (diesel)
  • R8 Relais d’alimentation en courant composants moteur -J757- (moteur essence 2.0l)
  • R9 Relais de pare-brise chauffant -J47-
  • R10 Relais pour pare-brise chauffant 2 -J611-
