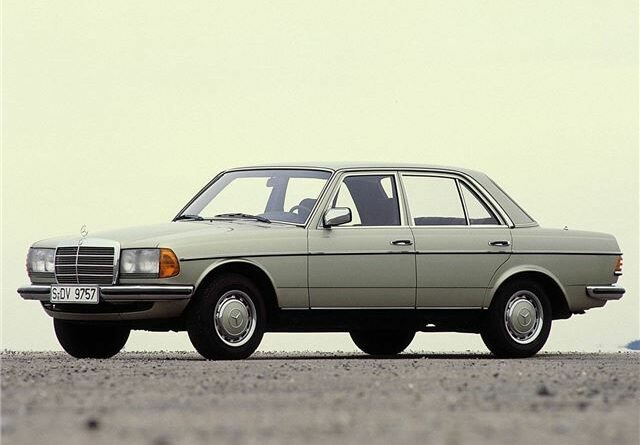

Mercedes-Benz Classe E W123 (1976-1985) – boîte à fusibles et relais

Mercedes-Benz Classe E W123 (1976-1985) – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais – Mercedes-Benz Classe E W123

S’applique aux véhicules fabriqués dans les années:

1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985.

Boîte à fusibles

Mercedes-Benz Classe E W123 (1976-1985) - boîte à fusibles et relais
Nombre Ampères [A] La description
A 16 Lève-vitre (avant droit / arrière gauche)
b 16 Lève-vitre (avant gauche / arrière droit)
C 16 Ventilateur auxiliaire, chaleur résiduelle du moteur d’explosion   (123 545 ?? 00)
25 Ventilateur auxiliaire, chauffage auxiliaire, chaleur résiduelle du moteur explosif   (123 545 ?? 00)
D 16 Toit coulissant
1 8 Feux de stationnement et feux de position arrière droit, plaque d’immatriculation / instrument / interrupteur de feux de détresse / commandes de chauffage et de ventilation (interrupteurs à bascule / indicateur de changement de vitesse / radio électronique), éclairage, lave-phares   (123 545 : 0200, 0500)  , feux de position latéraux  ( 123 545 0100)  , Avertisseur sonore   (123 545 : 0400, 0800)
2 8 Horloge, éclairage de coffre, diagnostics, éclairage de toit avant et arrière, système d’avertissement de détresse, borne de surveillance d’avertissement 5 / SF, antenne automatique, serrure de dossier de siège de vanne de commutation, miroir de courtoisie éclairé, feu de position gauche et droit   (123 545 0100)  , radio électronique , Relais II Vitres Electriques Borne 86 + 87   (123 545 : 0200, 0500)
3 8 Feu de position et haut à gauche
4 8 Allume-cigare  , éclairage de boîte à gants, radio, rétroviseur extérieur   (123 545 : 0800, 1100)
16 Chauffage siège avant, Allume cigare , Eclairage boite à gants, Radio, Rétroviseur extérieur   (123 545 : 0800, 1100)
5 8 123 545 0100 : Commutateur de compresseur A/C, stabilisation du ralenti survalve
123 545 : 0200, 0500 : Phare   antibrouillard
123 545 ?? 00 : feu antibrouillard, feu antibrouillard arrière.
6 16 Essuie-glace et lave-glace, klaxon optique, relais lave-phares   (123 545 : 0200, 0500)
7 8 Feu de route droit, indicateur de feux de route   (123 545 : 0100, 0200)
8 16 Moteur de soufflante, compresseur de climatisation, vanne de dérivation, stabilisation du ralenti   (123 545 : 0400, 0500, 0600, 0800)  , commande de climatisation de la pompe de circulation   (123 545 : 0400, 0500)  , chaleur résiduelle du moteur explosif   (123 545 ?? 00)
123 545 : 0100, 0200 : Lunette arrière chauffante
25 123 545 : 0100, 0200 : lunette arrière chauffante, lunette arrière chauffante
123 545 ?? 00 : Système A/C, moteur de soufflante, compresseur A/C, stabilisation au ralenti de la vanne de commutation, contrôle de la climatisation de la pompe de circulation, chaleur résiduelle du moteur explosif
9 8 Feu de route gauche, indicateur de feux de route   (123 545 : 0400, 0500, 0600, 0800, 1100)
10 16 Lunette arrière chauffante, chauffage de stationnement arrière   (123 545 : 1100, ?? 00)  , Ventilateur de moteur d’embrayage à solénoïde   (123 545 : 0400, 0500, ?? 00)
123 545 : 0100, 0200 : Moteur de soufflerie
25 123 545 : 0100, 0200 : Chauffage de siège arrière, Chauffage de lunette arrière, Chauffage de stationnement arrière   (123 545 : 1100, ?? 00)  , Ventilateur moteur avec embrayage électromagnétique   (123 545 : 0400, 0500, ?? 00)
11 8 Feux de croisement droit, antibrouillard
12 8 Feu stop, clignotant, combiné d’instruments, régulateur de vitesse, relais de pare-brise borne 86, tachymètre, relais de ventilateur auxiliaire borne 86   (123 545 : 0100, 0200, 0400)  , unité de commande/vanne d’eau de chauffage pour système de climatisation   (123 545 0400)  , Vanne de commutation ralenti stabilisation   (123 545 0200)  , Compresseur de climatisation   (123 545 0200)  , Relais II Vitres Electriques Borne 87 a   (123 545 : 0200, 0500)  , Climatisation   (123 545 ?? 00)
13 8 Faisceau de croisement gauche
14 8 Lampe de recul, pince de contrôle d’avertissement 8/15, antipollution, klaxon, fanfares, protection contre les surcharges, transmission automatique, borne 86 du relais de ventilateur auxiliaire, unité de commande / pompe à eau / et vanne d’eau de chauffage du système de climatisation, réchauffeur de carburateur   (123 545 : 0100, 0200, ?? 00)  , borne 15 de la chaleur résiduelle explosive du moteur   (123 545 ?? 00  ), indicateur de température extérieure   (123 545 ?? 00)  , soupape de mise à l’air de la chambre à flotteur   (123 545 ?? 00)  , coupure de ralenti – Vannes d’arrêt
