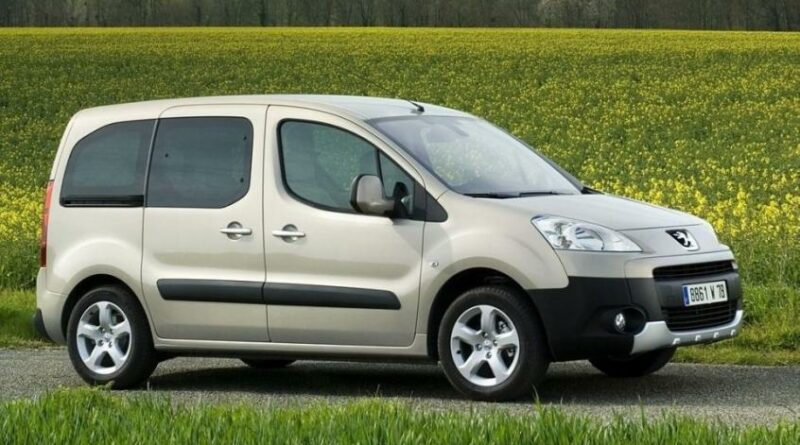

Peugeot Partner II (2017-2019) – Boîte à fusibles

Schémas de fusibles et boîtes à relais – Peugeot Partner II

S’applique aux véhicules fabriqués au fil des ans :

2017, 2018, 2019.

Pour l’allume-cigare (prises électriques) chez Peugeot Partner comptes pour le fusible numéro 9 dans la boîte à fusibles du tableau de bord.

Emplacement de la boîte à fusibles

Les boîtes à fusibles sont situées :
– Au bas de la console, sur le côté gauche ou droit, derrière le couvercle ;
– Sous le capot (près de la batterie).

Boîte à fusibles du tableau de bord

Peugeot Partner II (2017-2019) - Boîte à fusibles


Numéro Ampères [A] Description
1 15 Essuie-glace arrière
2 30 Système de verrouillage central
3 5 Airbags
4 10 Climatisation ;

Prise de diagnostic ;

Contrôle des miroirs ;

Harnais de phares.

5 30 Vitres électriques
6 30 Châteaux
7 5 Lanterneau arrière ;

Lampe de lecture de carte avant ;

Console de toit.

8 20 Équipement audio ;

Écran ;

Détection du sous-gonflage des pneus ;

Alarme et sirène.

9 30 Prise 12V avant et arrière
10 15 Colonne centrale
11 15 Commutateur d’allumage à faible courant
12 15 Capteur de pluie et de soleil ;

Airbag.

13 5 Tableau de bord
14 15 Capteurs de stationnement ;

Contrôle numérique de la climatisation ;

Kit mains libres.

15 30 Châteaux
16 Réservation
17 40 Vitre arrière et miroirs chauffants

Peugeot Partner II (2017-2019) - Boîte à fusibles

Numéro Ampères [A] Description
1 Réservation
2 20 Sièges chauffants
3 Réservation
4 15 Miroir pliant
5 15 Relais de l’appareil de refroidissement

Fusibles pour les cabines de remorque/attelage/constructeur de carrosserie/plateforme

Si votre véhicule en est équipé, une boîte à fusibles supplémentaire est utilisée pour le remorquage, la barre de remorquage et les connexions pour les modifications de la carrosserie et de la cabine sur la plate-forme. Il est situé sur le côté droit, derrière la cloison de retenue du chargement.

Peugeot Partner II (2017-2019) - boîte à fusibles

Numéro Ampères [A] Description
1 15 Réservation
2 15 Allumage, relais de fonctionnement du générateur
3 15 Alimentation de la remorque en 12 volts
4 15 Approvisionnement permanent en modificateurs
5 40 Lumières d’urgence

Compartiment moteur

Peugeot Partner II (2017-2019) - Boîte à fusibles

Numéro Ampères [A] Description
1 20 Gestion du moteur
2 15 Corne
3 10 Pompe du lave-glace arrière et de la lunette arrière
4 20 Pompe du lave-phares ou pompe du lave-glace LED
5 15 Composants du moteur
6 10 Capteur d’angle de direction, DSC
7 10 Commutateur de frein, commutateur d’embrayage
8 25 Démarreur
9 10 Moteur des phares ;

Unité de gestion des parkings.

10 30 Composants du moteur
11 40 Réservation
12 30 Nettoyeurs
13 40 Interface du système embarqué
14 30 Pompe
15 10 Feu de route droit
16 10 Feu de route gauche
17 15 Phare de croisement sur le côté droit
18 15 Feu de croisement à gauche
