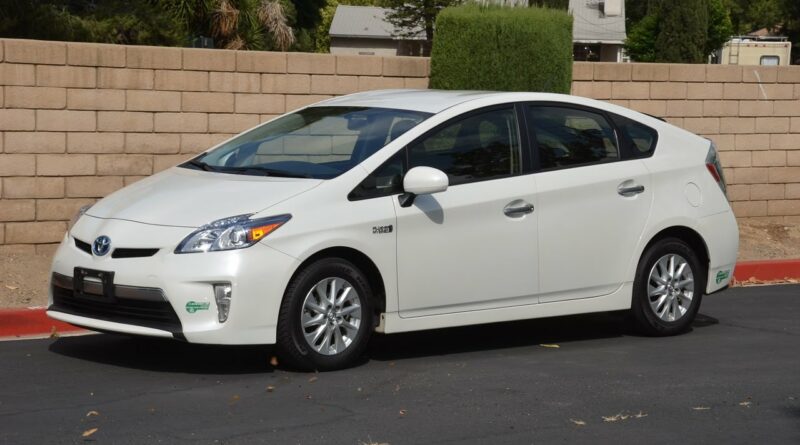

Toyota Prius Plug-in Hybrid (2013) – boîte à fusibles

Toyota Prius Plug-in Hybrid (2013) – boîte à fusibles

Toyota Prius Plug-in Hybrid (2013) – schéma des boîtes à fusibles (version européenne)

Année de fabrication : 2013.

Fusible de l’allumeur (prise) dans la Toyota Prius Plug-in Hybrid (2013). Le fusible 1 se trouve dans la boîte à fusibles du tableau de bord.

Boîte à fusibles dans le compartiment arrière

Non. Amp [A] Description
1 HTR 50 Système de climatisation
2 RDI 30 Ventilateurs de refroidissement électriques
3 CDS 30 Ventilateurs de refroidissement électriques
4 S-HORN 10 S-HORN
5 ENG W / P 30 Système de refroidissement
6 PRINCIPAL ABS NO.2 7,5 Système de prévention du blocage des roues
7 H-LP CLN 30 Nettoyeur de phares
8 P-CON MTR 30 Système de contrôle de position P ;

Transmission.

9 AMP NO.1 30 Système de sonorisation
10 IGCT 30 PCU ;

IGCT n° 2 ;

IGCT n° 3.

11 DC / DC-S 5 Onduleur et convertisseur
12 P CON MAIN 7,5 Système de contrôle de position P ;

Interrupteur de position P.

13 AM2 7,5 Système de gestion de l’énergie
14 ECU-B2 7,5 Système intelligent d’entrée et de décollage ;

Système hybride

15 MAI JANVIER / DCM 10 Pas de circuit
16 PIMR 10 Système de charge
17 TURN &amp ; HAZ 10 Allumer les feux de signalisation
18 ETCS 10 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

19 MAIN ABS NO.1 20 Système de prévention du blocage des roues
20 H-LP LH LO 15 Phare gauche (feux de croisement)
21 P / I 2 40 Système de contrôle de position P ;

Horn ;

Passage de la lumière ;

Feux de recul.

22 ABS MTR 1 30 Système de prévention du blocage des roues
23 ABS MTR 2 30 Système de prévention du blocage des roues
24 H-LP HI MAIN 20 Feux de circulation
25 DRL 7,5 Feux de circulation diurne
26 AMP NO.2 30 Système audio, système de navigation
27 P / I 1 60 IG2, EFI PRINCIPAL, BAT FAN
28 EPS 60 Direction assistée électrique
29 H-LP RH LO 15 Phares (feux de croisement)
30 PCU 10 Onduleur et convertisseur
31 IGCT No.2 10 Système hybride ;

Système de contrôle de la position P ;

Système de gestion de l’énergie ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

32 MIR HTR 10 Désembuage extérieur des rétroviseurs
33 RAD NO.1 15 Système audio ;

Système de navigation.

34 DOME 10 Éclairage supplémentaire de la porte ;

Éclairage du compartiment à bagages ;

Éclairage personnel ;

Éclairage intérieur ;

Éclairage des pieds ;

Éclairage du miroir ;

Rétroviseur intérieur.

35 ECU-B 7,5 Système intelligent d’entrée et de mise en service ;

Lumières personnelles ;

Indicateurs et jauges ;

Lumières d’urgence.

36 H-LP LH HI 10 Phare gauche (feux de route)
37 H-LP RH HI 10 Phare (feux de route)
38 EFI NO.2 10 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport.

39 IGCT NO.3 10 Système de refroidissement
40 SPARE 30 Fusible de secours
41 SPARE 10 Fusible de secours
42 SPARE 7,5 Fusible de rechange
43 MAIN EFI 20 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système de refroidissement ;

EFI n° 2.

44 BATT FAN 20 Ventilateur de refroidissement de la batterie
45 IG2 20 Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

MET ;

IGN ;

Système de gestion de l’énergie.

voir aussi:  Toyota Land Cruiser V8 200 (2012) - boîte à fusibles

Boîte à fusibles sous le tableau de bord (côté gauche)

Non. Amp [A] Description
1 CIG 15 Prises électriques ;

Un briquet.

2 ECU-ACC 10 Système de communication multiplex ;

Rétroviseurs intérieurs ;

Système d’assistance au conducteur ;

Système audio ;

Système de navigation ;

Système intelligent d’aide au stationnement.

3 SORTIE PWR 15 Prises électriques
4 SEAT HTR FR 10 Chauffe-siège
5 SEAT HTR FL 10 Chauffe-siège
6 PORTE NO.1 25 Système de verrouillage électrique
7 PSB 30 Système de sécurité pré-collision
8 PWR SEAT FR 30 Soutien lombaire des sièges avant
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Feux de brouillard avant
11 PWR SEAT FL 30 Soutien lombaire des sièges avant
12 OBD 7,5 Système de diagnostic embarqué
13 RR FOG 7,5 Feu de brouillard arrière
14 STOP 10 Feux de stop, feux de stop hauts montés ;

Système de freinage ;

Système d’assistance au conducteur.

15 P FR PORTES 25 Vitres électriques
16 P FR PORTE 25 Vitres électriques
17 PORTE RR 25 Vitres électriques
18 PORTE RL 25 Vitres électriques
19 S / TOIT 30 Pas de circuit
20 ECU-IG NO.1 10 Ventilateurs de refroidissement électriques ;

Système de communication multiplex.

21 ECU-IG NO.2 10 Système d’assistance au conducteur ;

Système de sécurité pré-collision ;

Rétroviseur intérieur ;

Capteur de lacet et de G ;

Système de freinage ;

Système de navigation ;

Prétensionneurs de ceintures de sécurité ;

Système audio ;

Lumières d’urgence ;

Les clignotants ;

Essuie-glaces ;

Nettoyage des phares.

22 GAUGE 10 Système de mise à niveau des phares ;

Indicateurs et jauges,

23 A / C 10 Système de climatisation ;

Système de climatisation à distance.

24 LAVEUSE 15 Lave-glace
25 RR WIP 20 Essuie-glace et lave-glace arrière
26 WIP 30 Nettoyeurs
27 MET 7,5 Compteurs et compteurs
28 IGN 10 Système de freinage ;

Système d’assistance au conducteur ;

Système d’injection de carburant multiport ;

Système d’injection séquentielle multiport ;

Système d’airbag SRS ;

Système de gestion de l’énergie ».

Système intelligent d’entrée et de mise en service ;

Témoin d’attache de la ceinture

la ceinture de sécurité du passager avant.

29 PANEL 10 Système de climatisation ;

Éclairage personnel ;

Chauffe-sièges ;

Transmission ;

Interrupteur de position P ;

Système de navigation ;

Système de climatisation à distance ;

Système de stationnement intelligent ;

Nettoyage des phares ;

Témoin de rappel de ceinture de sécurité

la ceinture de sécurité du passager avant ;

Système de mise à niveau des phares ;

Éclairage de la boîte à gants ;

Horloge ;

Système de son ;

Changez MPH ou km / h.

30 TAIL 10 Système de mise à niveau des phares ;

Feux de position avant ;

Feux arrière ;

Éclairage de la plaque d’immatriculation ;

Phares antibrouillard avant ;

Feu de brouillard arrière.
