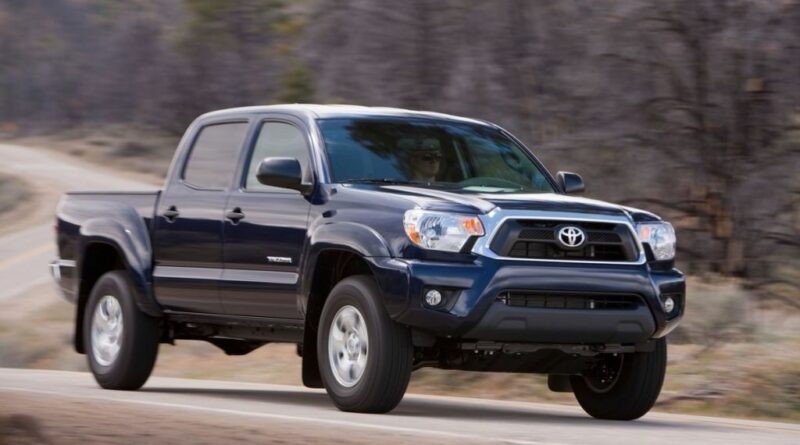

Schéma des boîtes à fusibles et relais – Toyota Tacoma
S’applique aux véhicules neufs depuis des années:
2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Compartiment pour les passagers
- Tableau de bord J / B
- Boîte à fusibles (J / B côté conducteur)
- Relais convertisseur de remorquage
- Corps ECU
- Allumez le clignotant
- Clé à transpondeur ECU
- ECU d’avertissement de pression des pneus
- Récepteur de commande de porte
- Tableau de bord J / B №2
- Amplificateur de climatisation
- ECU de contrôle 4WD
- Module de contrôle du moteur
- ECU de commande de verrouillage de changement de vitesse
- Centre de montage du capteur d’airbag
- Amplificateur de clé à transpondeur
Schéma de la boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière la boîte à gants côté conducteur. Ouvrez la boîte d’assistance. Ramassez la boîte et décrochez les griffes. Retirez les bouchons des découpes et sortez la boîte.
| Numéro | Ampères [A] | La description |
| 1 | 15 | Système d’injection de carburant multipoint / système d’injection de carburant multipoint séquentiel, système de freinage antiblocage, système de contrôle de la traction, système de contrôle de la stabilité du véhicule, système d’airbag SRS, système de classification du passager avant, système d’immobilisation du moteur |
| 2 | 7.5 | Jauge et jauge, feux de détresse, système d’avertissement de ceinture de sécurité du passager avant |
| 3 | dix | Feux arrière, feux de plaque d’immatriculation, feux de stationnement, système d’injection de carburant multipoint / système d’injection de carburant multipoint séquentiel, phares antibrouillard avant, commande d’éclairage du tableau de bord, éclairage |
| 4 | – | Non utilisé |
| 5 | 7.5 | Système de verrouillage de changement de vitesse, rétroviseurs extérieurs, système audio, prises de courant |
| 6 | 15 | Prises électriques |
| 7 | vingt | Système de verrouillage de porte |
| 8 | dix | Système de freinage antiblocage, système de contrôle de la stabilité du véhicule, feux de freinage, système de charge, système d’injection de carburant multipoint/système d’injection de carburant multipoint séquentiel, système de climatisation, commande d’éclairage du tableau de bord, rétroviseur antiéblouissant, moniteur arrière, interrupteur d’annulation de l’actionnement de l’embrayage , système de blocage de différentiel arrière , prises de courant, système d’avertissement de pression des pneus |
| 9 | dix | Feux de remorque (feux de recul) |
| 10 | dix | Système de freinage antiblocage, système de contrôle de la traction, système de contrôle de la stabilité du véhicule, feux de recul, système de climatisation, système de verrouillage du levier de vitesses, système audio, commutateur manuel d’airbag passager |
| 11 | vingt | Vitre électrique passager arrière (côté droit) |
| 12 | vingt | Lève-vitre électrique passager avant |
| 13 | trente | Vitres électriques |
| 14 | dix | Essuie-glaces et rondelles |
| 15 | vingt | Vitre électrique du passager arrière (côté gauche) |
| 16 | vingt | Quatre roues motrices, blocage de différentiel arrière |
| 17 | trente | Essuie-glaces et rondelles |
| 18 | – | Non utilisé |
| 19 | – | Non utilisé |
| 20 | – | Non utilisé |
| Relais | ||
| R1 | Feux arrière | |
| R2 | Vitres électriques | |
| R3 | Prise accessoire | |
Compartiment moteur
- ECU de contrôle de glissement avec actionneur (avec VSC)
- Boîte à relais supplémentaire
- Boîte à fusibles
- ECU de contrôle de glissement avec actionneur (sans VSC)
- Contrôleur de contrôle d’injection d’air (2TR-FE)
Schéma de la boîte à fusibles dans le compartiment moteur
Appuyez sur la languette et retirez le couvercle.
| Numéro | Ampères [A] | La description |
| 1 | dix | Système de conditionnement d’air |
| 2 | 15 | 2005-2011 : Phares antibrouillard avant |
| trente | 2012-2015 : Feux de remorque (feux arrière) | |
| 3 | trente | 2005-2011 : Feux de remorque (feux arrière) |
| 15 | 2012-2015 : Phares antibrouillard avant | |
| 4 | dix | Feux stop, feu stop surélevé, système de contrôle de la stabilité du véhicule, système de freinage antiblocage, système de verrouillage de changement de vitesse, système d’injection de carburant multipoint/système d’injection de carburant multipoint séquentiel, convertisseur de remorquage |
| 5 | 7.5 | 2005-2011 : Système de diagnostic embarqué |
| trente | Contrôleur de frein de remorque | |
| 6 | – | Non utilisé |
| 7 | dix | Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel |
| 8 | trente | 2013-2015 : sièges chauffants |
| 9 | trente | 2005-2011 : contrôleur de frein de remorque |
| 7.5 | 2012-2015 : Système de diagnostic embarqué | |
| 10 | trente | Batterie auxiliaire de remorque |
| 11 | dix | 2013-2015 : Système d’IA |
| 12 | trente | Convertisseur de remorquage |
| 13 | 15 | Indicateurs de direction, clignotants d’urgence, jauge et indicateur |
| 14 | trente | Système de sonorisation |
| 15 | dix | Phare droit (feux de croisement), antibrouillards avant (2012-2015) |
| 16 | dix | Phare gauche (feux de croisement), phares antibrouillard avant (2005-2010) |
| 17 | dix | Phare droit (feux de route) |
| 18 | dix | Phare gauche (feux de route), jauge et clignotant |
| 19 | dix | Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel, système de commande électronique des gaz |
| 20 | 7.5 | Système de charge |
| 21 | vingt | Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel |
| 22 | dix | Corne |
| 23 | 15 | Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel |
| 24 | – | Non utilisé (broche courte) |
| 25 | 7.5 | Système de télécommande sans fil, système de climatisation, système de communication multiplex, compteur et jauge, système de classification du passager avant, ouvre-porte de garage |
| 26 | 7.5 | Éclairage intérieur, éclairage personnel, horloge, éclairage de vanité |
| 27 | dix | 2005-2012 : Système audio |
| vingt | 2013-2015 : Système audio | |
| 28 | 7.5 | Système de démarrage, système d’injection de carburant multipoint/système d’injection de carburant multipoint séquentiel, jauge et jauge, interrupteur de neutralisation du démarrage de l’embrayage |
| 29 | 50 | 2013-2015 : sièges chauffants |
| 30 | 50 | Fusibles « TAIL », « AC SKT », « DR LCK », « D FR P/W », « D RR P/W », « P FR P/W », « P RR P/W » |
| 31 | 50 | Fusibles « ACC », « IG1 », « IG1 №2 », « WIP », « WSH », « 4WD », « STA », « BKUP LP » |
| 32 | 50 | Fusible A/C pour climatisation |
| 33 | 50 | Système de freinage antiblocage, système de contrôle de la stabilité du véhicule |
| 34 | trente | « IGN », fusibles « GAUGE », système d’injection de carburant multipoint / système d’injection de carburant multipoint séquentiel |
| 35 | 50 | Système d’injection de carburant multiport / système d’injection de carburant multiport séquentiel |
| 36 | trente | Système de freinage antiblocage, système de contrôle de la stabilité du véhicule |
| 37 | – | Non utilisé |
| 38 | 100 | 2005-2012 : Allume cigare, prises électriques |
| 100 | 2013-2015 : Prises de courant | |
| 39 | 120 | sans ensemble de remorquage : « AM1 », « AC SKT », « HEATER », « FR MGŁA », « STOP », « OBD », « J / B », « TOW TAIL », « BRK TOWING », « BATT CHG » fusibles |
| 140 | avec ensemble de remorquage : « AM1 », « AC SKT », « HEATER », « FR MGŁA », « STOP », « OBD », « J / B », « TOW TAIL », « BRK TOWING », « BATT CHG » fusibles | |
| Relais | ||
| R1 | Non utilisé | |
| R2 | Relais de queue de remorquage | |
| R3 | Commande des feux stop (avec VSC) | |
| R4 | Réflecteur | |
| R5 | Feu antibrouillard avant (1GR-FE) | |
| R6 | Ouverture du circuit | |
| R7 | Chauffage du capteur air-carburant | |
| R8 | Résistance | |
| R9 | Non utilisé | |
| R10 | Pompe à carburant (1GR-FE) | |
| R11 | Climatisation (MG CLT – embrayage magnétique) | |
| R12 | Entrée | |
| R13 | Relais principal (EFI) | |
| R14 | Batterie auxiliaire de remorque | |
| R15 | Corne | |
| R16 | Chauffage | |
Boîte à relais supplémentaire
| Numéro | Relais |
| R1 | Non utilisé |
| R2 | Prise accessoire |
